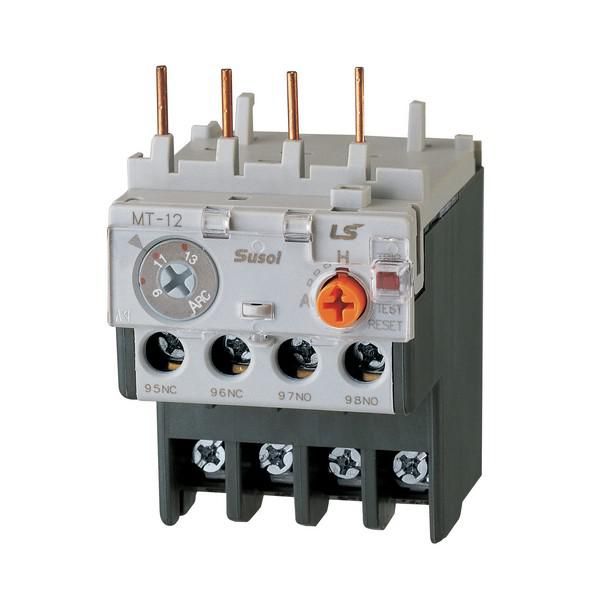

Реле защиты от перегрузки Metasol MT-12 0.82А 0.63~1 3K SCREW LS Electric 1323000500 LSIS

Реле защиты от перегрузки 0.82A 0.63~1 3K SCREW от LS Electric - устройство для автоматического отключения электродвигателя при перегрузках, обрыве фазы или затяжном пуске. Артикул 1323000500 рассчитан на ток 0,82 А и устанавливается на монтажную плату с винтовым подключением.

Назначение и область применения

Реле защиты от перегрузки 0.82A 0.63~1 3K SCREW защищает электродвигатели и цепи переменного тока от повреждений из-за:

• перегрузки по току;
• обрыва одной из фаз;
• заклинивания ротора;
• слишком долгого времени пуска.

Подходит для установки в панелях управления малых насосов, вентиляторов, конвейеров и другого оборудования с мощностью до 0,5–0,7 кВт. Применяется там, где требуется надёжная, но компактная защита без необходимости в сложной системе управления.

Технические характеристики

• Номинальный ток: 0,82 А - предельный рабочий ток, при котором реле не срабатывает; регулируется в диапазоне 0,63–1 А.
• Число полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Напряжение: до 690 В - совместимо с сетями промышленного переменного тока.
• Тип подключения: винтовые зажимы - надёжное соединение проводов без пайки.
• Способ монтажа: на монтажную плату - крепится через отверстия в печатной плате, не требует DIN-рейки.
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от пыли и влаги.
• Контакты: 1 нормально открытый (НО) и 1 нормально замкнутый (НЗ) - используются для сигнализации и управления внешними цепями.
• Исполнение: нереверсивное - работает только в одном направлении, не поддерживает реверс двигателя.

Совместимость и монтаж

Реле защиты от перегрузки 0.82A 0.63~1 3K SCREW устанавливается на печатную плату с помощью выводов. Для монтажа необходимо:

• просверлить отверстия под штыревые выводы реле (диаметр не указан - сверьтесь с чертежом производителя);
• не использовать силовые провода толще 2,5 мм2 - чтобы не перегружать винтовые зажимы;
• обеспечить свободный доступ к контактам для проверки и обслуживания.

Не предназначен для установки на DIN-рейку. Совместим с контактными магнитными пускателями LS Electric и аналогичными устройствами других производителей при соблюдении токовой согласованности.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-4-1 для тепловых реле перегрузки. Класс расцепления - 10А (стандартный для двигателей средней инерционности). Биметаллический элемент обеспечивает плавное срабатывание при длительной перегрузке, снижая риск ложных срабатываний при кратковременных скачках тока.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому расцепителю - меньше ложных отключений.
• Компактный форм-фактор - идеален для плотной компоновки панелей.
• Простая настройка тока срабатывания в диапазоне 0,63–1 А - достаточно повернуть регулировочный винт.
• Наличие вспомогательных контактов (НО+НЗ) позволяет интегрировать сигнал аварии в систему контроля.

Ограничения применения

• Не применяется в условиях повышенной запылённости, влажности или температур ниже –10 C - степень защиты IP20 недостаточна.
• Не подходит для защиты аппаратов постоянного тока - только переменный ток.
• Не имеет функции самоблокировки - после срабатывания требуется ручное восстановление.
• Не рекомендовано использование в системах с частотным преобразователем - искажённая форма тока может вызвать некорректную работу.

Примеры использования

• Защита маломощного насоса в системе водоснабжения (0,37 кВт).
• Обеспечение безопасности конвейера в пищевой промышленности.
• Автоматическое отключение вентилятора при заклинивании крыльчатки.
• Дополнительная защита в пульте управления станка с ЧПУ.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - он должен попадать в диапазон 0,63–1 А. Если ток выше - выбирайте другую модель.
• При использовании нескольких реле на одной плате соблюдайте минимальный зазор между корпусами - не менее 10 мм для теплоотвода.
• После срабатывания дождитесь остывания биметалла перед повторным включением - обычно 2–5 минут.
• Не используйте реле 1323000500 в качестве основного выключателя - оно не рассчитано на коммутацию нагрузки под напряжением.
