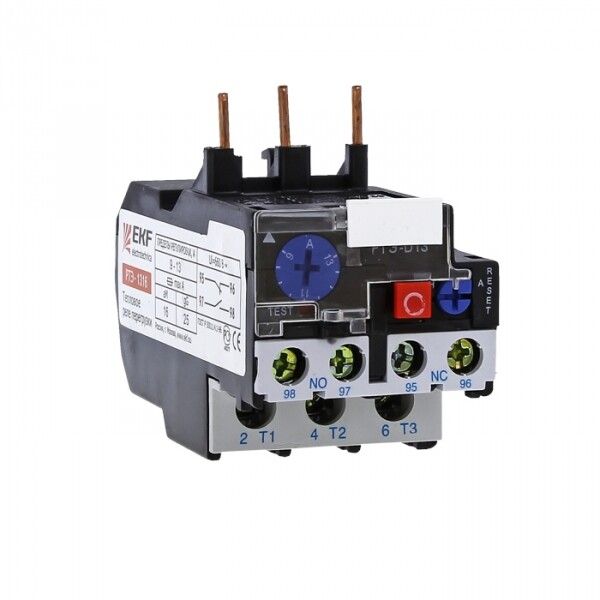

Реле тепловое РТЭ-1305 0,63-1А EKF PROxima | rel-1305-0.63-1

Реле тепловое РТЭ-1305 0,63-1А от EKF серии PROxima - это устройство защиты электродвигателей от перегрузки по току, предназначенное для совместного использования с контакторами. Его точная настройка и надёжная работа делают его важным элементом в системах управления промышленным оборудованием.

Назначение и область применения

Реле тепловое РТЭ-1305 0,63-1А используется для защиты электродвигателей и других потребителей от длительной перегрузки по току. Оно не коммутирует основную цепь - вместо этого работает как дополнительное устройство к контактору. Когда ток превышает установленный порог, реле размыкает свои контактные группы, что приводит к отключению контактора и прекращению питания защищаемой цепи.

Подходит для применения в системах управления станков, насосов, вентиляторов, конвейеров и другого оборудования с асинхронными двигателями. Особенно эффективно в условиях, где требуется точная настройка тока срабатывания под реальную мощность нагрузки.

Технические характеристики

• Номинальный ток: 0,63–1 А - диапазон регулировки тока срабатывания, соответствует маломощным двигателям (до ~0,55 кВт).
• Номинальное напряжение: 400 В - максимальное напряжение силовой цепи, которую можно защищать.
• Напряжение цепи управления: 220 В - требуемое питание для работы управляющих цепей реле.
• Количество полюсов: 3 - обеспечивает трёхфазную защиту всех проводников.
• Контакты: 1 нормально открытый (НО) и 1 нормально замкнутый (НЗ) - используются для сигнализации или управления внешними цепями.
• Частота: 50 Гц - оптимизировано для сетей России и стран СНГ.
• Класс точности: 10 - допустимая погрешность срабатывания +-10%, что соответствует требованиям ГОСТ.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода достаточного сечения для указанных токов.
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки в закрытом щите.
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны.
• Диапазон температур: от -40 до +55 C - широкий рабочий интервал, подходящий для промышленных условий даже зимой.
• Гарантия: 84 месяца - один из самых длинных сроков гарантии среди аналогичных устройств.
• Нормативный документ: ГОСТ Р 50030.4.1-2002 - соответствие международному стандарту IEC 60947-4-1.

Совместимость и монтаж

Реле тепловое РТЭ-1305 0,63-1А предназначено для непосредственного крепления на DIN-рейку рядом с контактором. Подключение силовых проводов осуществляется через винтовые зажимы - удобно для однократной сборки и последующего обслуживания. Кабели сечением до 25 мм2 легко помещаются в зажимы, но важно не затягивать слишком сильно - это повредит изоляцию.

Не требует внешнего питания - работает за счёт теплового расширения биметаллической пластины при протекании тока. Управляющие контакты (НО и НЗ) подключаются в цепи управления, аварийной сигнализации или блокировок.

Совместим со всеми контакторами серии PROxima и другими моделями, имеющими стандартизированный крепёж на DIN-рейку. Для правильной работы необходимо соблюдать рекомендованную плотность тока в пределах 0,63–1 А.

Безопасность и стандарты

Реле тепловое РТЭ-1305 0,63-1А соответствует ГОСТ Р 50030.4.1-2002, который гармонизирован с международным стандартом IEC 60947-4-1. Это гарантирует безопасность, отказоустойчивость и совместимость с европейскими решениями.

IP20 не обеспечивает защиту от влаги - устройство нельзя использовать во влажных средах без корпуса. Климатическое исполнение УХЛ4 позволяет применять его в неотапливаемых помещениях, но при этом температура должна оставаться выше -40 C.

Преимущества

• Точная настройка тока срабатывания в диапазоне 0,63–1 А - идеально для маломощных двигателей, где автоматические выключатели слишком грубые.
• Автоматический перезапуск после остывания - снижает необходимость ручного вмешательства после срабатывания.
• Наличие двух типов контактов (НО и НЗ) - позволяет реализовать сигналы «перегрузка» и «работает» без дополнительных реле.
• Высокая долговечность и 84-месячная гарантия - показатель качества производства EKF.
• Простота монтажа на DIN-рейку - экономит время при сборке шкафов управления.

Ограничения применения

• Не подходит для защиты цепей с частыми пусками - высокие импульсы тока могут вызвать ложные срабатывания.
• Не применяется в цепях постоянного тока - только переменный ток 50 Гц.
• IP20 исключает использование вне электрошкафа - недопустимо в сырых, пыльных или уличных условиях.
• Не имеет функции защиты от короткого замыкания - обязательно нужен автоматический выключатель или предохранитель перед этим реле.
• Работает только в составе системы с контактором - само по себе не отключает питание.

Примеры использования

• Защита электродвигателя вентилятора мощностью 0,37 кВт в HVAC-системе.
• Обеспечение безопасности насоса в системе водоснабжения с током потребления около 0,8 А.
• Сигнализация перегрузки на пульте управления конвейера - через НЗ-контакт запускается световая индикация.
• Блокировка старта второго двигателя при срабатывании первого - через НО-контакт разрывается цепь пускателя.

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя - выбирайте реле, чтобы этот ток находился в середине диапазона (например, 0,8 А для диапазона 0,63–1 А).
• Настройку тока срабатывания выполняйте только при отключенном питании - используйте регулировочный винт на лицевой панели.
• При монтаже следите, чтобы провода были хорошо зачищены и не выходили за пределы зажима - плохой контакт вызывает нагрев и ложные срабатывания.
• Если двигатель часто запускается, убедитесь, что реле успевает остыть между циклами - иначе возможны сбои.
• Для сложных систем используйте НЗ-контакт для остановки всей линии, а НО - для включения индикатора «неисправность».
• Проверяйте состояние реле каждые 6–12 месяцев - особенно если оборудование работает в условиях повышенной вибрации или температуры.
