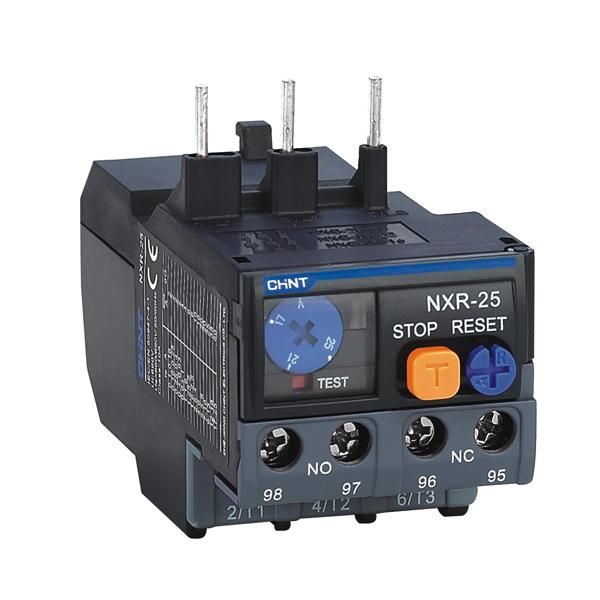

Реле тепловое NXR-25 0.63-1A (R) | 837109 CHINT

Реле тепловое NXR-25 0.63-1A (R) от CHINT предназначено для защиты электродвигателей от перегрузки и обрыва фазы. Модель входит в серию NXR и обеспечивает точную настройку тока срабатывания в пределах 0,63–1 А, что делает её оптимальным решением для малых и средних двигателей. Артикул 837109 соответствует спецификациям для промышленного монтажа.

Назначение и область применения

Реле тепловое NXR-25 0.63-1A (R) защищает электродвигатели переменного тока от повреждений из-за длительной перегрузки или потери одной из фаз. Подходит для установки в цепях с напряжением до 690 В и частотой 50/60 Гц. Применяется в системах управления насосами, вентиляторами, компрессорами, конвейерами и другим оборудованием с асинхронными двигателями. Может использоваться как автономное устройство или совместно с контакторами.

Технические характеристики

• Диапазон регулировки тока: 0,63–1 А - позволяет точно настроить порог срабатывания под конкретный двигатель;
• Класс термореле: 10 - время срабатывания при перегрузке 1,2×I_n составляет 20–120 секунд, что соответствует стандарту IEC 60947-4-5;
• Количество переключающих контактов: 4 - два нормально замкнутых (NC) и два нормально разомкнутых (NO), для сигнализации и управления;
• Максимальное рабочее напряжение: 690 В - поддерживает работу в высоковольтных сетях промышленного типа;
• Тип подключения: винтовые зажимы - надёжное и простое подключение проводов сечением до 2,5 мм2;
• Способ монтажа: непосредственное крепление - устанавливается прямо на DIN-рейку или поверхность без дополнительных креплений;
• Функция перезапуска: есть - доступны режимы автоматического и ручного сброса после срабатывания.

Совместимость и монтаж

Реле тепловое NXR-25 0.63-1A (R) совместимо с контактными аппаратами серии NXC и другими моделями, имеющими стандартизированный крепёж. Устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно закрепить корпус на плоской поверхности и подключить провода к винтовым клеммам. Перед подключением убедитесь, что ток нагрузки попадает в диапазон 0,63–1 А. Неправильная настройка может привести к ложному срабатыванию или отказу защиты.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-4-5 и EN 60947-4-5. Конструкция обеспечивает безопасную работу в условиях повышенной влажности и температурных колебаний. Отсутствие открытых токоведущих частей снижает риск поражения электрическим током при правильном монтаже.

Преимущества

• Стабильная работа при изменении температуры окружающей среды благодаря термокомпенсации;
• Индикатор состояния - видимый сигнал при срабатывании, ускоряет диагностику;
• Гибкий выбор способа сброса: автоматический (для постоянных процессов) или ручной (для безопасности при обслуживании);
• Высокая механическая прочность корпуса - выдерживает вибрации и удары в промышленной среде;
• Удобная регулировка тока - шкала с четкими метками, легко настраивается без инструментов.

Ограничения применения

• Не предназначен для защиты двигателей с током выше 1 А - для больших значений используйте другие модели серии NXR;
• Не работает при отсутствии питания - требует наличия напряжения в цепи для контроля;
• Не защищает от короткого замыкания - обязательно использовать в паре с автоматическим выключателем или предохранителем;
• Чувствительно к внешним источникам тепла - не монтировать рядом с нагревательными элементами или раскалёнными поверхностями.

Примеры использования

• Защита малогабаритного насоса в системе водоснабжения с мощностью около 0,75 кВт;
• Контроль тока в приводе конвейера на пищевом производстве;
• Обеспечение безопасности вентиляционной установки в HVAC-системе;
• Автоматическое отключение компрессора холодильного оборудования при превышении допустимой нагрузки.

Практические советы

• Перед установкой проверьте номинальный ток двигателя - он должен находиться внутри диапазона 0,63–1 А; при близком значении выбирайте нижнюю границу для большей чувствительности;
• При ручном сбросе дождитесь остывания биметаллической пластины - преждевременный запуск может вызвать повторное срабатывание;
• Используйте кабель с медными жилами и сечением до 2,5 мм2 - более толстые провода не поместятся в клеммы;
• При групповом монтаже нескольких реле оставляйте минимум 10 мм свободного пространства между ними для теплоотвода;
• Для удобства обслуживания рекомендуется подписать каждое реле тепловое NXR-25 0.63-1A (R) с указанием защищаемого устройства.
