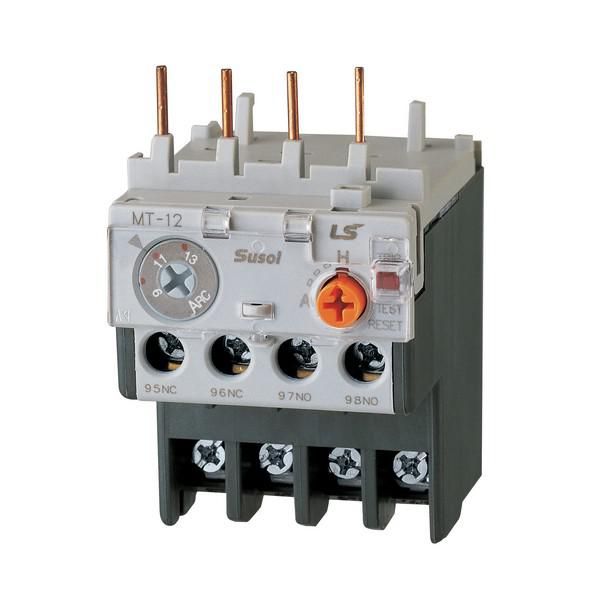

Реле защиты от перегрузки Metasol MT-12 1.3А 1~1.6 3K SCREW LS Electric 1323000600 LSIS

Реле защиты от перегрузки 1.3A 1~1.6 3K с винтовым креплением от LS Electric - устройство для автоматического отключения электродвигателя при перегрузках, обрыве фазы или долгом запуске. Артикул 1323000600 рассчитан на работу в сетях до 690 В и устанавливается на монтажную плату.

Назначение и область применения

Это реле защищает электродвигатели и другие нагрузки от повреждений из-за длительного превышения допустимого тока. Подходит для защиты двигателей мощностью, соответствующей номинальному току 1,3 А. Применяется в системах управления станков, насосов, компрессоров, конвейеров и другого оборудования с периодическим режимом работы.

Технические характеристики

• Номинальный ток: 1,3 А - максимальный постоянный ток, который реле может контролировать без срабатывания;
• Напряжение: до 690 В переменного тока - работает в трёхфазных сетях промышленного напряжения;
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно;
• Тип подключения: винтовые зажимы - надёжное соединение проводов без необходимости специальных инструментов;
• Способ монтажа: на монтажную плату - устанавливается прямо на печатную плату через отверстия, не требует DIN-рейки;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требуется установка внутри корпуса;
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя;
• Контакты: 1 нормально открытый (НО) и 1 нормально замкнутый (НЗ) - используются для сигнализации и управления внешними цепями (например, аварийной световой сигнализацией или остановкой системы);
• Тип расцепителя: биметаллический - реагирует на нагрев от тока, имеет тепловую инерцию, что исключает ложные срабатывания при кратковременных скачках.

Совместимость и монтаж

Реле 1323000600 совместимо с контактными аппаратами и магнитными пускателями LS Electric серии МТ. Для правильной работы необходимо соблюдать посадочные размеры монтажной платы - отверстия должны точно соответствовать выводам устройства. Убедитесь, что площадка на плате выдерживает температурные нагрузки и механическую нагрузку от затяжки винтов. Не используйте реле вне электронных шкафов - IP20 не защищает от пыли и влаги.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 60947-5-1 и IEC/EN 60947-4-1 для коммутирующих устройств. Соответствие гарантирует безопасность при работе в промышленных условиях и соответствие требованиям электроустановок Евросоюза и стран СНГ.

Преимущества

• Высокая точность срабатывания благодаря биметаллическому элементу - минимизирован риск ложных отключений;
• Простая замена - можно демонтировать и заменить без перепайки, если используется гнездовое крепление на плате;
• Чёткая индикация состояния - наличие НО и НЗ контактов позволяет легко организовать сигналы аварии или контроля;
• Поддержка широкого диапазона напряжений - работает в сетях от 220 В до 690 В без дополнительных настроек.

Ограничения применения

• Не предназначен для защиты однофазных нагрузок - только трёхфазные цепи;
• Не подходит для частотных преобразователей - чувствителен к высокочастотным помехам и искажённому току;
• Не работает при напряжении ниже 80 % от номинала - возможны отказы при просадках сети;
• Не защищает от коротких замыканий - обязательно использовать вместе с предохранителями или автоматическими выключателями;
• Требует внутренней установки - IP20 не допускает использование на открытом воздухе или во влажных помещениях без дополнительной защиты.

Примеры использования

• Защита трехфазного двигателя насоса в системе водоснабжения;
• Автоматическое отключение конвейера при заклинивании роликов;
• Контроль времени пуска вентилятора в HVAC-системе - если двигатель не набирает обороты за установленное время, реле отключает питание;
• Интеграция в пульт управления станком с сигнализацией перегрузки через НО контакт.

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя - он должен находиться в пределах +-10 % от 1,3 А для оптимальной работы;
• При использовании на плате усильте дорожки под выводами реле - они могут нагреваться при длительном токе;
• Не затягивайте винты слишком сильно - это может повредить пластиковые корпуса или деформировать контакты;
• Если система часто сталкивается с кратковременными перегрузками (например, при старте), убедитесь, что выбрано подходящее исполнение с нужным классом расцепления - в данном случае это тип МТ с времязадержкой;
• Обязательно подключите НЗ контакт к цепи блокировки - так система не сможет снова включиться после срабатывания без ручного сброса.
