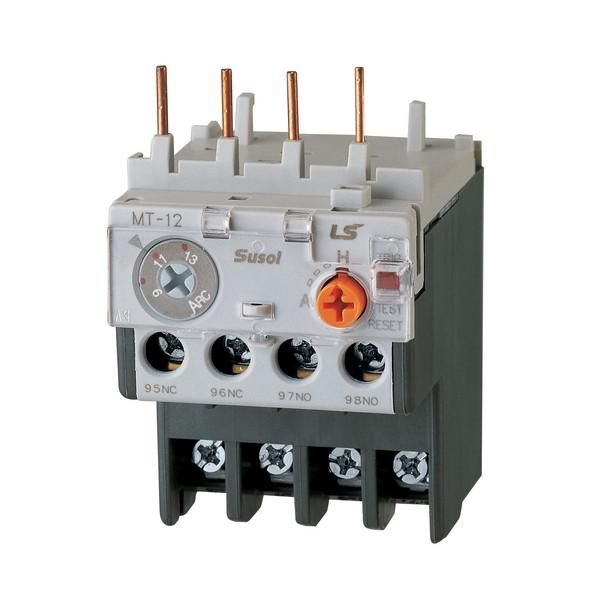

Реле защиты от перегрузки Metasol MT-12 5А 4~6 3K SCREW LS Electric 1323000900 LSIS

Реле защиты от перегрузки MT-12 5A 4~6 3K SCREW от LS Electric - устройство для автоматического отключения электродвигателя при перегрузках, обрыве фазы или слишком долгом запуске. Артикул 1323000900 рассчитан на ток до 5 А и устанавливается на монтажную плату с винтовыми зажимами.

Назначение и область применения

Реле защиты от перегрузки MT-12 5A 4~6 3K SCREW защищает электродвигатели и другие нагрузки переменного тока от повреждений из-за:

• перегрузки по току;
• обрыва одной из фаз;
• заклинивания ротора;
• продолжительного времени пуска.

Подходит для установки в панели управления станков, насосов, компрессоров, конвейеров и другого оборудования с асинхронными двигателями. Применяется там, где требуется надёжная термическая защита без возможности реверса.

Технические характеристики

• Номинальный ток: 5 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания.
• Число полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Номинальное напряжение: 690 В - допустимое максимальное напряжение сети переменного тока.
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов, требуют затяжки отверткой.
• Способ монтажа: на монтажную плату - крепится через отверстия в корпусе, не требует DIN-рейки.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды.
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и управления цепью отключения.
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя.

Совместимость и монтаж

Реле защиты от перегрузки MT-12 5A 4~6 3K SCREW совместимо с контактными аппаратами и магнитными пускателями других производителей, если они соответствуют требованиям по току и напряжению. Для правильной работы необходимо:

• Установить реле на прочную, жесткую поверхность монтажной платы - вибрация снижает точность срабатывания.
• Затянуть винтовые зажимы усилием 0,4–0,5 Нм - недостаточно плотное соединение вызывает нагрев, избыток - повредит контакт.
• Не использовать провода больше сечения 2,5 мм2 - входные клеммы рассчитаны на этот предел.
• Обеспечить свободный доступ к кнопкам тестирования и сброса - расположены на лицевой стороне.

Безопасность и стандарты

Реле соответствует международным стандартам IEC/EN 60947-4-1 и ГОСТ Р 50030.4.1. Произведено по системе качества ISO 9001. Сертифицировано для применения в промышленных условиях с температурой от -5 C до +60 C.

Преимущества

• Биметаллический расцепитель - реагирует на тепловое воздействие, точно имитирующее нагрев двигателя.
• Фиксированный порог срабатывания - не требует регулировки, что исключает человеческую ошибку при настройке.
• Компактный размер - позволяет экономить место на монтажной плате.
• Явная индикация срабатывания - механический флажок показывает причину отключения (перегрузка или обрыв фазы).

Ограничения применения

• Не предназначен для защиты двигателей постоянного тока - работает только с переменным током.
• Не имеет функции автоматического восстановления - после срабатывания требуется ручной сброс.
• IP20 не допускает использование во влажных, пыльных или агрессивных средах - нужна внешняя защитная оболочка.
• Не подходит для частотных преобразователей - высокочастотные помехи нарушают работу биметалла.

Примеры использования

• Защита трехфазного насоса мощностью 2,2 кВт в системе водоснабжения.
• Автоматическое отключение конвейера при заклинивании роликов.
• Контроль пуска вентилятора в HVAC-системе, чтобы избежать перегрева при длительном разгоне.
• Связка с магнитным пускателем в щите управления станком ЧПУ.

Практические советы

• Выбирая реле MT-12 5A 4~6 3K SCREW, проверьте соответствие номинального тока двигателя - он должен находиться в диапазоне 80–100 % от 5 А.
• Если двигатель часто запускается, убедитесь, что время пуска не превышает 10 секунд - иначе возможны ложные срабатывания.
• Перед первым запуском протестируйте реле кнопкой TEST - это проверит целостность цепи сигналов.
• При замене старого устройства сверьте тип расцепления - в данном случае используется класс 10А (стандартный для большинства применений).
• Не используйте реле в качестве основного выключающего аппарата - оно не рассчитано на частые коммутации под нагрузкой.
