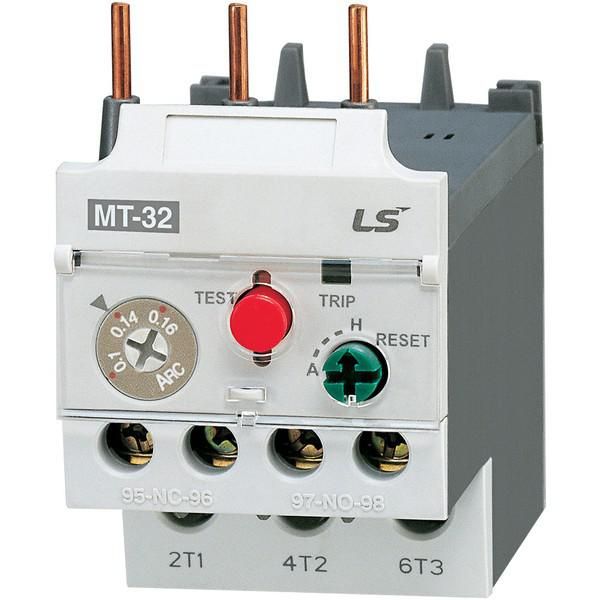

Реле защиты от перегрузки Metasol MT-32 21.5А 18~25 3К SCREW LS Electric 1298001600 LSIS

Реле защиты от перегрузки 21.5A 18~25 3K SCREW от LS Electric - устройство для автоматического отключения электродвигателя при перегрузках, обрыве фазы или долгом пуске. Артикул 1298001600 рассчитан на работу в трёхфазных сетях до 690 В и устанавливается на монтажную плату.

Назначение и область применения

Реле защиты от перегрузки 21.5A 18~25 3K SCREW защищает электродвигатели и силовые цепи переменного тока от повреждений, вызванных:

• перегрузкой по току;
• обрывом одной из фаз;
• продолжительным временем пуска;
• заклиниванием ротора.

Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и другого оборудования с асинхронными двигателями. Применяется там, где требуется надёжная тепловая защита без возможности реверса.

Технические характеристики

• Номинальный ток: 22 А - оптимальный рабочий ток, при котором реле обеспечивает точную защиту; диапазон регулировки 18–25 А позволяет адаптировать порог срабатывания под конкретный двигатель.
• Напряжение: до 690 В - совместимо с большинством промышленных трёхфазных систем.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип присоединения: винтовое - надёжное и проверенное соединение проводов, требует периодической затяжки.
• Способ монтажа: на монтажную плату - устанавливается в щитах с помощью крепёжных отверстий, не требует DIN-рейки.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначен для открытых или влажных зон.
• Количество контактов: 1 пара (НО) - один выходной контакт для сигнализации или отключения цепи управления.
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя.

Совместимость и монтаж

Реле защиты от перегрузки 21.5A 18~25 3K SCREW монтируется на печатную плату или жесткую основу внутри электрошкафа. Для подключения используются винтовые клеммы - провода должны иметь зачищенную часть длиной 6–8 мм. Убедитесь, что площадка для монтажа выдерживает механическую нагрузку и имеет достаточные зазоры для теплоотвода. Не используйте с автоматическими выключателями других серий без проверки координации по времени срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям IEC/EN 60947-4-1 и IEC/EN 60947-5-1. Класс расцепления - 10А (по типу МТ), что гарантирует срабатывание при длительных перегрузках, не реагируя на кратковременные импульсы пускового тока. Наличие биметаллического элемента исключает необходимость внешнего питания - работает purely на основе теплового эффекта.

Преимущества

• Высокая надёжность благодаря механической конструкции без электроники - не боится помех, скачков напряжения и температурных колебаний.
• Простота настройки: ток срабатывания можно выбрать в пределах 18–25 А под нужды конкретного двигателя.
• Чёткая визуальная индикация срабатывания - легко диагностировать причину отключения.
• Не требует обслуживания при правильном монтаже и условиях эксплуатации.

Ограничения применения

• Не подходит для помещений с высокой запылённостью, влагой или агрессивной средой - степень защиты IP20 недостаточна.
• Не используется в системах с частотным преобразователем - тепловая защита неэффективна при несинусоидальных токах.
• Не поддерживает дистанционное управление или автоповторное включение - после срабатывания необходимо вручную сбросить реле.
• Запрещено использовать при напряжении выше 690 В - риск пробоя изоляции.

Примеры использования

• Защита трехфазного двигателя насоса мощностью 3 кВт в системе водоснабжения.
• Обеспечение безопасности конвейера на пищевом производстве с частыми пусками.
• Функциональный элемент в шкафе управления воздушного компрессора.
• Дополнение к контактору в панели управления станком ЧПУ.

Практические советы

• Перед установкой проверьте соответствие номинала двигателя (22 А +-10%) - выбирайте реле с максимальным значением тока чуть выше рабочего тока двигателя.
• При монтаже на плату соблюдайте минимальные зазоры между реле и другими нагревающимися элементами - перегрев снижает срок службы.
• После каждого срабатывания дождитесь остывания биметаллического элемента перед сбросом - попытки быстрого возврата могут привести к повторному отказу.
• Регулярно осматривайте винтовые клеммы - ослабление контакта вызывает перегрев и ложные срабатывания.
• Этот экземпляр (артикул 1298001600) - часть линейки LS Electric, совместимый с контактными модулями того же бренда. Не заменяйте аналогами без проверки габаритов и параметров срабатывания.
