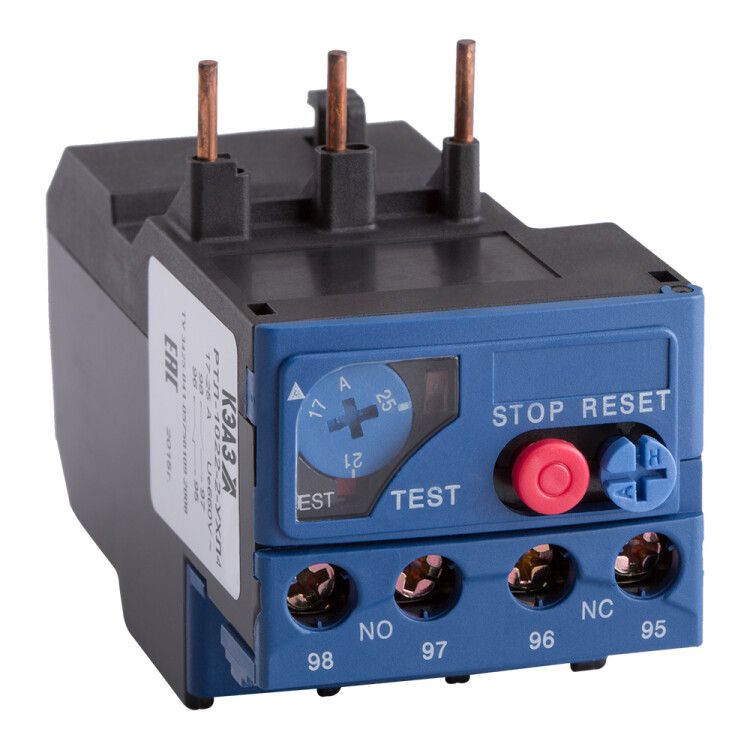

Реле перегрузки тепловое РТЛ-1006-2-25А-(1-1,6А)-УХЛ4 | 110740 КЭАЗ

Реле перегрузки тепловое 25А (1–1,6А) УХЛ4 РТЛ-1006-2 от КЭАЗ - устройство для защиты электродвигателей от перегрева из-за перегрузок, асимметрии фаз или длительного пуска. Подходит для установки в цепях переменного и постоянного тока до 660 В, применяется в промышленном оборудовании, где важна надёжная термическая защита.

Назначение и область применения

Реле перегрузки тепловое 25А (1–1,6А) УХЛ4 РТЛ-1006-2 защищает электродвигатели от повреждений, вызванных:

• перегрузкой по току;
• заклиниванием ротора;
• затянутым пуском;
• асимметрией напряжения между фазами.

Используется в системах управления: лифтами, кранами, насосами, вентиляторами, тепловыми завесами, печами, станками, системами АВР и осветительными контурами. Предназначен для работы в составе контактной аппаратуры, совместим с пускателями серий ПМЛ и ПМ12.

Технические характеристики

• Номинальный ток: 25 А - максимальный ток, который выдерживает само реле; регулируемый ток срабатывания - 1–1,6 А (выбирается под нагрузку двигателя).
• Напряжение: до 660 В - работает в сетях переменного и постоянного тока.
• Частота: 50/60 Гц - совместимо с промышленными сетями России и Европы.
• Количество полюсов: 3 - обеспечивает трёхфазную защиту.
• Количество контактов: 4 шт. (2 нормально замкнутых + 2 нормально разомкнутых) - позволяет использовать в цепях сигнализации и аварийного отключения.
• Класс выпуска: 10A - время срабатывания при 7,2-кратном токе - 10–20 секунд, что соответствует требованиям к защите двигателей.
• Климатическое исполнение: УХЛ4 - устойчиво к температурным колебаниям (-40C…+40C) и повышенной влажности, подходит для помещений с умеренным климатом, включая неотапливаемые зоны.
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды - требует установки в корпусе или щите.
• Тип присоединения: винтовое - провода фиксируются болтами, удобно для одноразовой сборки.
• Способ монтажа: непосредственное крепление к контактору или отдельное размещение - гибкая интеграция в панель.
• Нормативный документ: ТУ3425-041-05758109-2008 - соответствие российскому техническому регламенту.

Совместимость и монтаж

Реле перегрузки тепловое 25А (1–1,6А) УХЛ4 РТЛ-1006-2 совместимо с контактными аппаратами КЭАЗ серий ПМЛ и ПМ12. Монтируется двумя способами:

• непосредственно на контактор - экономит место и исключает лишние соединения;
• отдельно - через клеммник КРЛ, на DIN-рейку или с помощью винтового крепления - удобно при модульной компоновке панелей.

Не требуется внешнее питание - срабатывает за счёт нагрева биметаллической пластины при превышении тока. Для точной настройки используйте регулировочное колесо - оно задаёт порог срабатывания в пределах 1–1,6 А.

Безопасность и стандарты

Реле перегрузки тепловое 25А (1–1,6А) УХЛ4 РТЛ-1006-2 соответствует ТУ3425-041-05758109-2008 и проектируется с учётом требований безопасности к электротепловым устройствам. IP20 не обеспечивает защиту от пыли и влаги - поэтому обязательна установка внутри распределительного щита или корпуса с классом защиты не ниже IP54. Наличие двух пар контактов позволяет реализовать как аварийное отключение, так и световую/звуковую сигнализацию перегрузки.

Преимущества

• Высокая надёжность механической конструкции - отсутствие электроники снижает риск отказа при скачках напряжения.
• Гибкий монтаж - можно крепить прямо к контактору или отдельно, что упрощает сервис и замену.
• Широкий диапазон регулировки тока срабатывания (1–1,6 А) - подстраивается под маломощные двигатели даже при номинале реле 25 А.
• Совместимость с популярными линейками пускателей ПМЛ и ПМ12 - минимизирует необходимость подбора новых элементов.
• Устойчивость к климатическим условиям УХЛ4 - подходит для холодных и влажных производственных площадок.

Ограничения применения

• Не предназначен для защиты однофазных двигателей без трёхфазного питания - требует наличия всех трёх фаз.
• IP20 - нельзя устанавливать в открытых местах, на улице или в сырых помещениях без дополнительной защиты.
• Не реагирует на короткое замыкание - обязательно использование автоматических выключателей или предохранителей в цепи.
• Задержка срабатывания (до 20 сек.) - не подходит для быстродействующих систем, где нужна мгновенная реакция.
• Требует периодической проверки - биметаллические элементы со временем стареют, особенно при частых срабатываниях.

Примеры использования

• Защита двигателя насоса в системе водоснабжения - предотвращает выход из строя при заклинивании крыльчатки.
• Контроль работы вентилятора в промышленной печи - отключает питание при перегреве из-за забитого фильтра.
• Обеспечение безопасности лифта - отключает двигатель при перегрузке кабины или проблемах с тормозами.
• Автоматический ввод резерва (АВР) - контролирует работу основного и резервного электродвигателя, отключая перегруженный.

Практические советы

• Выбирайте ток срабатывания (1–1,6 А) равным 90–100% от номинального тока двигателя - это гарантирует защиту без ложных срабатываний.
• При монтаже отдельно от контактора используйте клеммник КРЛ - он обеспечивает надёжное соединение и упрощает обслуживание.
• Проверьте посадочные размеры перед установкой - реле РТЛ-1006-2 имеет стандартизованный интерфейс для ПМЛ/ПМ12, но не все аналоги подходят.
• Не допускайте попадания пыли внутрь корпуса - даже при IP20 грязь может нарушить работу биметаллической пластины.
• После каждого срабатывания дайте реле остыть - немедленное повторное включение может привести к преждевременному износу.
• При замене всегда используйте оригинальные запчасти КЭАЗ - отличаются точностью настройки и долговечностью.
