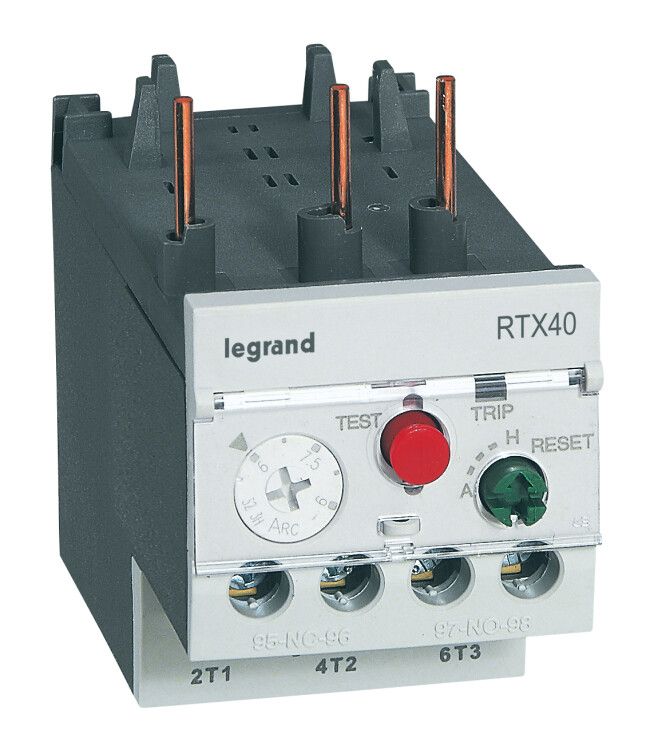

Реле тепловое RTX3 40 с дифференциальной защитой 22...32A - 416676 Legrand

Реле тепловое RTX3 40 с дифференциальной защитой 22–32 А - это защищённое устройство для автоматического отключения трёхфазных двигателей при перегрузках и обрыве фазы. Совместимо с контактными аппаратами серии CTX3, обеспечивает надёжную работу в промышленных системах управления. Артикул 416676, бренд Legrand.

Назначение и область применения

Реле тепловое RTX3 40 предназначено для защиты электродвигателей от перегрева из-за длительной перегрузки или потери одной из фаз. Устанавливается совместно с контакторами CTX3 22 и CTX3 40 в цепях переменного тока до 690 В. Применяется на станках, насосах, компрессорах, конвейерах и других устройствах с асинхронными двигателями мощностью, соответствующей току 22–32 А.

Технические характеристики

• Номинальный ток: 22–32 А - регулируемый диапазон срабатывания, позволяет точно адаптировать защиту под конкретный двигатель;
• Количество полюсов: 3 - защита всех трёх фаз одновременно;
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе составляет 5–10 секунд, что соответствует стандартным требованиям к защите двигателей;
• Максимальное рабочее напряжение: 690 В - подходит для промышленных сетей с высоким напряжением;
• Переключающие контакты: 2 шт. (нормально замкнутый и нормально разомкнутый) - используются для сигнализации и управления внешними цепями;
• Подключение: винтовые зажимы - надёжное и проверенное соединение, допускающее многократное подключение/отключение;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контакторы CTX3 без дополнительных платформ или креплений.

Совместимость и монтаж

RTX3 40 совместим исключительно с контактными аппаратами серии CTX3 22 и CTX3 40. Монтаж осуществляется путём защёлкивания на направляющие рейки контактора - никаких инструментов не требуется. Подключение проводов выполняется через винтовые зажимы, доступные после установки. Нельзя использовать с другими сериями реле или контакторов - несоответствие по габаритам и электрическому интерфейсу может привести к отказу системы.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-4-1 и IEC 60947-5-1. Защита от обрыва фазы (дифференциальная) предотвращает повреждение двигателя при работе на двух фазах - одна из самых частых причин выхода из строя промышленных моторов. Конструкция выполнена из самозатухающего пластика, устойчивого к нагреву и химическим воздействиям.

Преимущества

• Интеграция с CTX3 - минимизирует количество точек соединения, снижает риск ошибок при сборке;
• Защита от обрыва фазы - увеличивает срок службы двигателя, особенно в условиях нестабильного питания;
• Высокая механическая износостойкость - выдерживает более 1 млн операций включения/выключения;
• Компактность - экономит место в распределительных щитах;
• Чёткая индикация срабатывания - красный флажок на корпусе показывает, что реле сработало, даже если питание отключено.

Ограничения применения

• Не предназначен для защиты однофазных нагрузок - требует трёхфазного питания;
• Не работает при температуре ниже –25 C и выше +60 C - необходима установка в контролируемой среде;
• Запрещено применять в взрывоопасных зонах - отсутствует взрывозащита;
• Не подходит для частотных преобразователей - термореле реагируют на ток, а не на форму волны, поэтому в таких системах нужны специализированные защиты.

Примеры использования

• Станок с ЧПУ - защита главного двигателя от перегрузки при резке металла;
• Вентиляционная система - предотвращение выхода из строя вентилятора при заклинивании крыльчатки;
• Гидравлический насос - защита от работы на “сухую” при недостаточном уровне жидкости;
• Ленточный конвейер - отключение при перегрузке материалом, чтобы не сломать привод.

Практические советы

• Настройте ток срабатывания реле RTX3 40 на 10–15 % выше номинального тока двигателя - это исключит ложные срабатывания при пуске;
• Проверьте плотность затяжки винтов - слабый контакт вызывает перегрев, слишком сильный - повреждает жилу;
• После срабатывания реле всегда проверяйте причину - часто проблема не в самом реле, а в механическом заедании или перекосе вала;
• При использовании в запылённых помещениях периодически очищайте поверхность реле - пыль может препятствовать теплоотводу;
• Артикул 416676 - единственный номер для заказа этого модуля; другие версии RTX3 имеют другой диапазон тока и не подходят.
