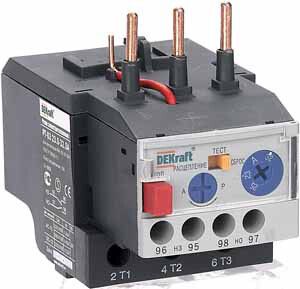

Реле электротепловое для контакторов 25-32А 23.0-32.0А РТ-03 - 23122DEK APC

Реле электротепловое для контакторов 25–32 А 23,0–32,0 А РТ-03 от DEKraft - устройство для защиты электродвигателей и силовых цепей от перегрузки, асимметрии фаз и длительного пуска. Надёжно работает с контактными аппаратами КМ-103 и совместимо с другими сериями контакторов. Артикул 23122dek.

Назначение и область применения

Реле электротепловое РТ-03 защищает электродвигатели и оборудование от повреждений из-за превышения допустимого тока. Применяется в системах управления двигателями, где важна надёжная защита от:

• перегрузки - когда нагрузка превышает номинальную;
• асимметрии фаз - если одна из фаз имеет меньший ток;
• заклинивания ротора - например, при механическом отказе;
• затянутого пуска - когда двигатель долго набирает обороты.

Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и другого промышленного оборудования.

Технические характеристики

• Номинальный ток: 32 А - максимальный рабочий ток, при котором реле сохраняет работоспособность.
• Диапазон уставок: 23–32 А - можно регулировать порог срабатывания в этом интервале под конкретную нагрузку.
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Класс термореле: 10 - время срабатывания при 6-кратном токе составляет 4–10 секунд; подходит для двигателей с нормальным пуском.
• Напряжение: до 690 В - рассчитано на работу в сетях переменного тока высокого напряжения.
• Переключающие контакты: 2 шт. - один нормально замкнутый (NC), один нормально разомкнутый (NO); используются для сигнализации или отключения цепи управления.
• Максимальное сечение кабеля: 6 мм2 - позволяет подключить провода до этого размера через винтовые зажимы.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды.
• Климатическое исполнение: УХЛ4 - предназначен для работы в помещениях с умеренным и холодным климатом, в условиях повышенной влажности и температур от −40 C до +40 C.
• Тип подключения: винтовое - надёжное, требует периодической проверки затяжки.
• Способ монтажа: непосредственное крепление или обособленное размещение - можно смонтировать прямо на контактор или отдельно на DIN-рейку.

Совместимость и монтаж

Реле электротепловое РТ-03 от DEKraft специально разработано для установки на контакторы серии КМ-103. Однако благодаря стандартизированному креплению, оно также совместимо с аналогичными моделями от других производителей, если они имеют ту же геометрию посадочного места.

При монтаже важно:

• не перетягивать винты зажимов - это может повредить изоляцию провода;
• обеспечить доступ к кнопкам сброса - для быстрого восстановления после срабатывания;
• при обособленном монтаже использовать DIN-рейку и соблюдать минимальные зазоры между приборами.

Не рекомендуется устанавливать рядом с источниками тепла - это влияет на точность срабатывания.

Безопасность и стандарты

Реле РТ-03 соответствует требованиям:

• ГОСТ Р 50030.4.1-2002 - для аппаратов низковольтного управления;
• ГОСТ Р 50030.5.1-2005 - для коммутационных устройств.

Эти стандарты гарантируют соответствие безопасности, надёжности и методикам испытаний, принятых в России и странах ЕАЭС.

Преимущества

• Два режима самовозврата - ручной и автоматический - позволяют выбрать оптимальный способ восстановления после срабатывания в зависимости от типа оборудования.
• Высокая точность срабатывания в заданном диапазоне токов (23–32 А) снижает риск ложных отключений.
• Простой и проверенный механизм теплового расцепления - долговечен и не требует обслуживания.
• Широкая совместимость с контактными аппаратами разных брендов увеличивает гибкость проектирования.

Ограничения применения

• Не подходит для защиты однофазных нагрузок - только трёхфазные системы.
• IP20 не обеспечивает защиту от пыли и брызг - нельзя применять во влажных, запылённых или открытых местах без корпуса.
• Не реагирует на короткие замыкания - требуется дополнительная защита предохранителем или автоматическим выключателем.
• Чувствительно к окружающей температуре - при экстремальных значениях возможны отклонения в работе.

Примеры использования

• Защита асинхронного двигателя насоса в системе водоснабжения - при заклинивании крыльчатки реле отключит питание.
• Контроль нагрева вентилятора на конвейере - при снижении скорости вращения (затянутый пуск) произойдёт аварийное отключение.
• Обеспечение безопасной работы компрессора в холодильной установке - защита от перегрузки при скачках напряжения.

Практические советы

• Настройте уставку реле точно под номинальный ток двигателя - лучше взять среднее значение из паспорта мотора, а не максимум.
• Проверьте затяжку винтов через 1–2 месяца после первого включения - металл может немного “осесть”.
• Если используется автоматический режим сброса - убедитесь, что причина перегрузки устранена, иначе будет постоянное включение-выключение.
• При использовании с контактными аппаратами других производителей сверьте габариты посадочного места - даже небольшое отличие может помешать установке.
• Замените реле, если заметили потемнение корпуса, запах горелой изоляции или нечувствительность к перегрузке - это признаки износа.
