Контактор 32А катушка управления 380В АС3 1НО+1НЗ КМ-103 - 22124DEK APC

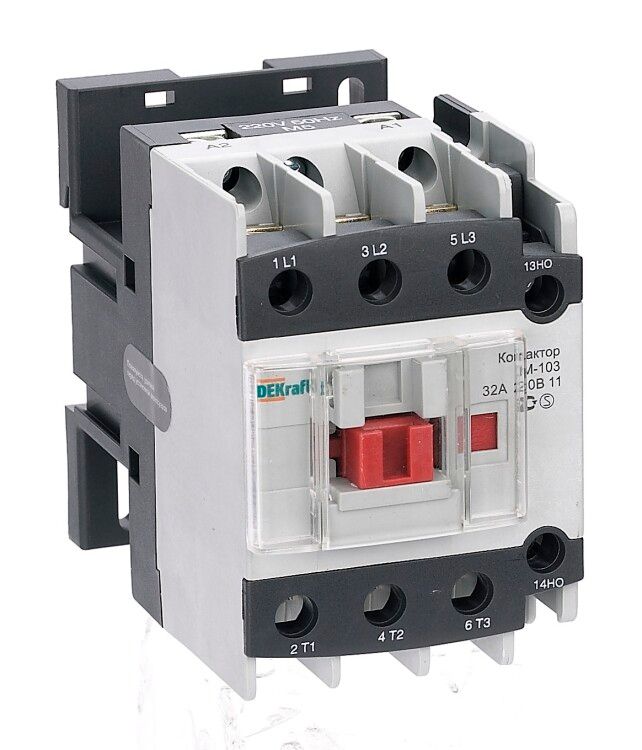

Контактор КМ-103 32А катушка управления 380В AC 1НО+1НЗ AC-3 от DEKraft предназначен для частого включения и отключения электродвигателей и других нагрузок в промышленных системах. Этот контактный аппарат обеспечивает надёжную коммутацию при работе на DIN-рейке и соответствует требованиям ГОСТ 50030.5.1.

Назначение и область применения

Контактор КМ-103 используется для автоматического управления трёхфазными асинхронными двигателями мощностью до 15 кВт. Он применяется в системах пуска и останова оборудования: насосах, вентиляторах, компрессорах, конвейерах, станках. Также подходит для коммутации других активных и реактивных нагрузок в сетях переменного тока до 690 В.

Технические характеристики

• Номинальный ток: 32 А (при классе AC-3 - управление электродвигателями)
• Напряжение катушки управления: 380 В переменного тока (AC)
• Число силовых полюсов: 3 (трёхполюсный)
• Главные контакты: 3 замыкающих, 0 размыкающих
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Максимальное сечение провода: 25 мм2 (для силовых и управляющих цепей)
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не герметичен
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Способ монтажа: на DIN-рейку типа TS35 или крепление на монтажную плату
• Электромагнитная катушка: рассчитана на переменный ток, не совместима с постоянным током
• Нормативное соответствие: ГОСТ 50030.5.1

Совместимость и монтаж

Контактор КМ-103 легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для подключения используются винтовые зажимы - затяжка должна выполняться усилием, достаточным для плотного контакта, но без избыточного давления, чтобы не повредить корпус. Подключение кабелей сечением более 25 мм2 невозможно - это ограничивает применение в высокотоковых системах без промежуточных устройств. Управляющая катушка требует именно 380 В переменного тока; использование другого напряжения вызовет отказ работы или выход из строя.

Безопасность и стандарты

Контактор КМ-103 сертифицирован по ГОСТ 50030.5.1, что гарантирует соответствие требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP20 предотвращает доступ к токоведущим частям при обычном обслуживании, однако не защищает от пыли и влаги - поэтому не рекомендован для установки в сырых или запылённых помещениях без дополнительной защиты.

Преимущества

• Высокая механическая износостойкость - способен выдерживать десятки тысяч операций включения/выключения
• Простая установка благодаря стандартному креплению на DIN-рейку
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы управления и сигнализации
• Подтверждённая совместимость с нагрузками до 15 кВт - оптимален для большинства типовых промышленных задач

Ограничения применения

• Не предназначен для реверсирования двигателей - только нереверсивное управление
• IP20 не обеспечивает защиту от воды, пыли и агрессивных сред - нельзя использовать вне закрытых щитов
• Катушка работает только от 380 В переменного тока - невозможна работа от 220 В или постоянного тока
• Отсутствуют встроенные тепловые реле - требуется внешняя защита от перегрузки
• Максимальное сечение кабеля 25 мм2 ограничивает применение в крупных энергоёмких установках

Примеры использования

• Автоматический пуск насосной станции в системе водоснабжения
• Управление вентиляционным оборудованием в производственных цехах
• Коммутирование нагревательных элементов в термических камерах
• Включение конвейерной ленты в пищевой или логистической линии

Практические советы

• При проектировании системы учтите, что контакт КМ-103 имеет всего один НО и один НЗ - для сложных схем потребуется дополнительный модуль расширения
• Обязательно используйте внешнее тепловое реле или защиту от перегрузки, так как сам контакттер не содержит такой функции
• Проверьте напряжение сети перед подключением - неверное питание катушки приведёт к её быстрому выходу из строя
• Для длительной службы регулярно проверяйте состояние винтовых зажимов - ослабление контактов вызывает перегрев
• Если оборудование работает в условиях вибраций, дополнительно закрепите контакттор с помощью антивибрационных пластин
