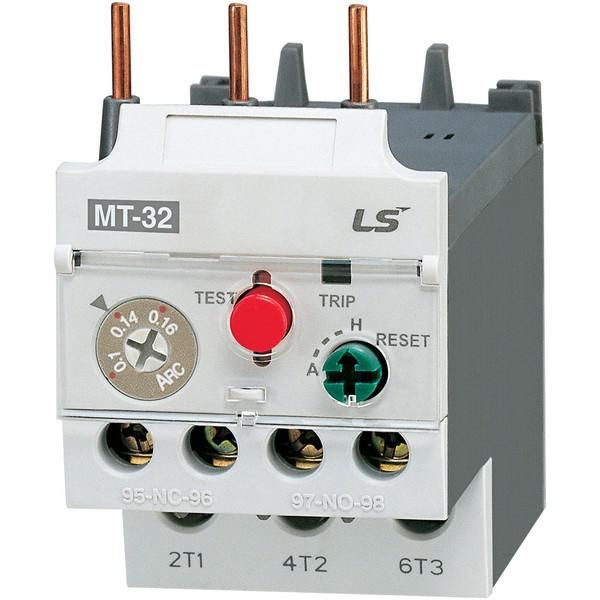

Реле защиты от перегрузки Metasol MT-32 6.5А 5~8 3К SCREW LS Electric 1298001000 LSIS

Реле защиты от перегрузки 6.5A 5~8 3K SCREW от LS Electric - устройство для автоматической защиты электродвигателей и силовых цепей от перегрузок, обрыва фазы и длительного пуска. Артикул 1298001000 рассчитан на ток 6,5 А и устанавливается на монтажную плату с винтовым подключением.

Назначение и область применения

Реле защиты от перегрузки 6.5A 5~8 3K SCREW защищает электродвигатели и другую нагрузку от повреждений из-за:

• перегрузки по току - когда потребление превышает допустимый уровень;
• обрыва одной из фаз - что вызывает неравномерную нагрузку и перегрев;
• заклинивания механизма - при котором двигатель продолжает работать под высокой нагрузкой;
• слишком долгого пуска - если двигатель не набирает обороты в установленное время.

Подходит для установки в панелях управления станков, насосов, компрессоров, конвейеров и других промышленных систем с переменным током до 690 В.

Технические характеристики

• Номинальный ток: 6,5 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания.
• Номинальное напряжение: 690 В - максимальное напряжение сети, для которой предназначен прибор.
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Тип подключения: винтовые зажимы - надёжное соединение проводов без необходимости специальных инструментов.
• Способ монтажа: на монтажную плату - крепится через отверстия в печатной плате, не требует DIN-рейки.
• Исполнение: нереверсивное - работает только в одном направлении, не поддерживает управление реверсом двигателя.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и влаги; применяется внутри закрытых щитов.
• Контакты: 1 нормально открытый (НО) и 1 нормально замкнутый (НЗ) - используются для сигнализации срабатывания или отключения цепи.

Совместимость и монтаж

Реле защиты от перегрузки 6.5A 5~8 3K SCREW совместимо с контактными аппаратами и магнитными пускателями, которые имеют соответствующий токовый диапазон. Для правильной работы необходимо:

• Установить реле на жесткую монтажную плату без вибраций - чтобы избежать ложных срабатываний.
• Подключить провода сечением, соответствующим току 6,5 А (обычно 1–2,5 мм2); затягивать винты усилием 0,4–0,5 Нм - недостаточно плотно - риск нагрева, слишком сильно - повредить контакт.
• Не использовать в условиях повышенной влажности или на открытом воздухе - IP20 не обеспечивает защиту от воды и пыли.

Безопасность и стандарты

Реле соответствует требованиям международных стандартов IEC/EN 60947-4-1 для тепловых реле перегрузки. Применяется в соответствии с нормами безопасности электроустановок (ПУЭ, ГОСТ Р 50030.4.2).

Преимущества

• Биметаллический расцепитель - реагирует на температурный режим, точно имитирующий нагрев двигателя.
• Чёткая настройка под ток 6,5 А - минимизирует ложные срабатывания при кратковременных перегрузках.
• Наличие двух типов контактов (НО и НЗ) позволяет легко интегрировать сигнал срабатывания в системы контроля и аварийной остановки.
• Простая механическая конструкция - мало подвижных частей, высокая надёжность и долгий срок службы.

Ограничения применения

• Не подходит для защиты цепей постоянного тока - только для переменного тока.
• Не имеет регулировки порога срабатывания - фиксированный ток 6,5 А, нельзя адаптировать под другие значения.
• IP20 исключает использование вне герметичных шкафов - не для улицы, сырых помещений или с высокой запылённостью.
• Требует внешнего магнитного пускателя - само по себе не коммутирует мощность, только контролирует и сигнализирует.

Примеры использования

• Защита трехфазного асинхронного двигателя 4 кВт в системе водоснабжения.
• Автоматическое отключение конвейера при заклинивании ролика.
• Сигнализация обрыва фазы в панели управления прессом.
• Контроль времени пуска вентилятора - если двигатель не вышел на обороты за 10 секунд, реле отключает питание.

Практические советы

• Перед установкой проверьте соответствие тока двигателя значению 6,5 А - если двигатель потребляет больше, выбирайте реле с большим номиналом.
• При использовании в среде с колебаниями температуры учтите влияние окружающей среды - реле чувствительно к температуре, может давать погрешность +-10%.
• После срабатывания реле можно сбросить вручную - повернуть рычаг в положение “Reset” после устранения причины перегрузки.
• Не используйте в паре с быстродействующими предохранителями - они могут сработать раньше, чем реле успеет отреагировать на медленную перегрузку.
• Артикул 1298001000 - часть серии МТ от LS Electric; аналоги от других брендов могут отличаться габаритами и способом крепления - сверьте чертежи перед заменой.
