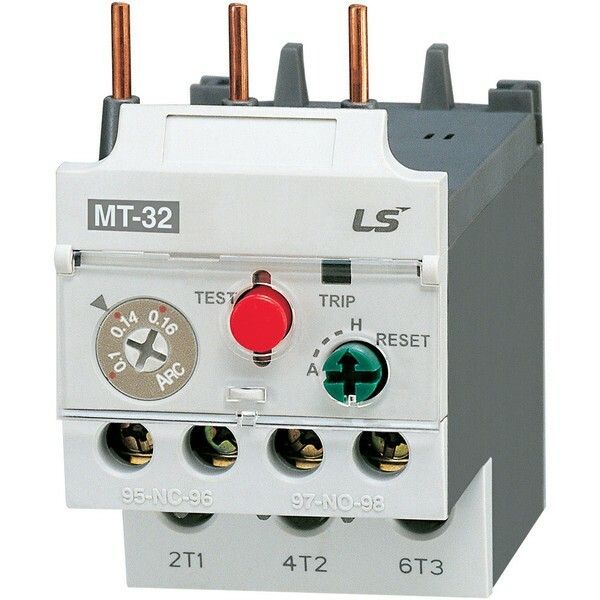

Реле защиты от перегрузки 11А 9~13А Metasol MT-32/3H SCREW LS Electric 1297001300 LSIS

Реле защиты от перегрузки 11А 9~13А MT-32/3H SCREW от LS Electric - устройство для автоматического отключения электродвигателя при перегрузках, обрыве фазы или затяжном пуске. Надёжно работает в составе магнитных пускателей на монтажной плате, обеспечивает защиту двигателей мощностью до 11 А.

Назначение и область применения

Реле защиты от перегрузки 11А 9~13А MT-32/3H SCREW защищает трёхфазные электродвигатели от повреждений, вызванных:

• перегрузкой по току;
• обрывом одной из фаз;
• заклиниванием ротора;
• продолжительным временем пуска.

Устройство применяется в системах управления промышленными станками, насосами, вентиляторами, конвейерами и другим оборудованием с асинхронными двигателями. Подключается к магнитному пускателю через монтажную плату.

Технические характеристики

• Номинальный ток: 11 А - максимальный рабочий ток, при котором реле сохраняет точность срабатывания.
• Диапазон регулировки: 9–13 А - можно настроить под реальный ток нагрузки двигателя в пределах этого интервала.
• Число полюсов: 3 - контролирует все три фазы одновременно.
• Напряжение: до 690 В - совместимо с сетями среднего напряжения, включая промышленные системы 400 В и 660 В.
• Тип присоединения: винтовые зажимы - надёжное механическое соединение без необходимости пайки.
• Способ монтажа: на монтажную плату - устанавливается в щите на DIN-рейку или жестко крепится к печатной плате.
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя.
• Количество контактов: 1 пара (НО) - один нормально замкнутый контакт для сигнализации или отключения цепи.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и влаги; требует установки внутри корпуса.

Совместимость и монтаж

Реле защиты от перегрузки 11А 9~13А MT-32/3H SCREW совместимо с пускателями серии LC1D и аналогичными моделями от LS Electric. Для монтажа требуется свободное место на плате или DIN-рейке. Кабельные провода должны иметь сечение 0,5–2,5 мм2. Соединения осуществляются винтами M3.5 - момент затяжки не более 0,5 Нм. Перед установкой проверьте соответствие тока двигателя диапазону 9–13 А.

Безопасность и стандарты

Реле соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяется в соответствии с правилами безопасности для электроустановок до 1000 В. Устройство имеет сертификаты соответствия ЕАЭС.

Преимущества

• Биметаллический расцепитель - устойчив к импульсным перегрузкам, не срабатывает при кратковременных скачках тока.
• Точная настройка тока срабатывания - позволяет адаптировать защиту под конкретный двигатель без замены устройства.
• Жёсткая конструкция - выдерживает вибрацию и удары в промышленной среде.
• Один контакт - минимизирует сложность схемы управления, снижает риск ошибок при подключении.

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - степень защиты IP20 исключает использование во влажной, пыльной или открытой среде.
• Не поддерживает реверс - нельзя использовать в системах с частым изменением направления вращения без внешней логики.
• Не имеет автоповторного включения - после срабатывания необходимо вручную сбросить реле.
• Не защищает от короткого замыкания - обязательно применять с предохранителями или автоматическими выключателями.

Примеры использования

• Защита насоса в системе водоснабжения с током потребления 10,5 А.
• Обеспечение безопасного запуска конвейера с длительным разгоном.
• Автоматическое отключение вентилятора при обрыве фазы в промышленном цехе.
• Комплексная защита в панели управления станком с ЧПУ, где установлены несколько двигателей.

Практические советы

• Перед установкой проверьте фактический ток двигателя - он должен попадать в диапазон 9–13 А. Если ток ниже 9 А - выбирайте другую модель.
• Настройку тока срабатывания выполняйте при отключенном питании, используя регулировочный винт на лицевой панели.
• После срабатывания реле - дождитесь остывания биметалла (5–15 минут), затем сбросьте его кнопкой “R”.
• Не допускайте перекоса при подключении проводов - это снижает срок службы винтовых зажимов.
• При использовании в условиях высоких температур (>40C) рекомендуется дополнительно охлаждать шкаф.
