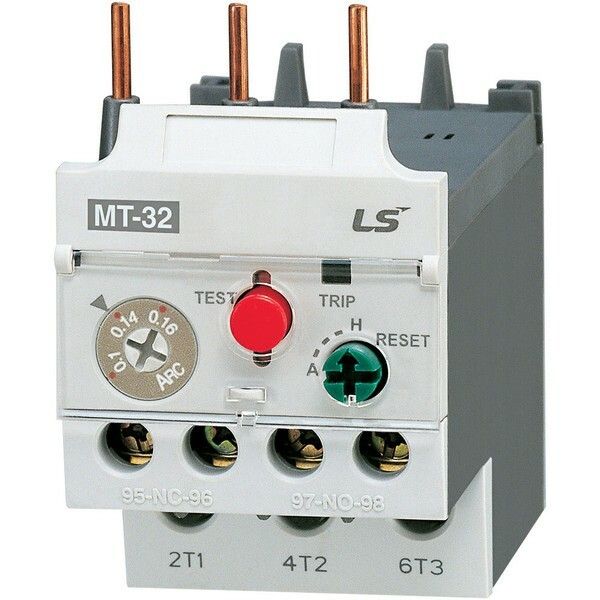

Реле защиты от перегрузки Metasol MT-32/3H 15А 12-18А SCREW LS Electric 1297001400 LSIS

Реле защиты от перегрузки MT-32/3H 15A 12-18A с винтовым соединением от LS Electric предназначено для надёжной защиты электродвигателей и силовых цепей переменного тока от перегрузок, обрыва фазы и других аварийных режимов. Артикул 1297001400 - это компактное устройство с винтовыми зажимами, рассчитанное на установку на монтажную плату.

Назначение и область применения

Реле защиты от перегрузки MT-32/3H 15A 12-18A с винтовым соединением защищает электродвигатели и другую нагрузку от повреждений из-за:

• продолжительной перегрузки по току;
• обрыва одной из трёх фаз;
• слишком долгого времени запуска двигателя;
• заклинивания ротора.

Подходит для использования в системах управления станков, насосов, вентиляторов, конвейеров и другой промышленной автоматики, где требуется точная и надёжная тепловая защита.

Технические характеристики

• Номинальный ток: 15 А - максимальный рабочий ток, при котором реле обеспечивает стабильную работу.
• Диапазон регулировки тока: 12–18 А - можно настроить порог срабатывания в этом интервале под конкретную нагрузку.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Напряжение: до 690 В - совместимо с большинством промышленных сетей переменного тока.
• Тип подключения: винтовые зажимы - надёжное механическое соединение, требует периодической проверки затяжки.
• Способ монтажа: на монтажную плату - устанавливается в щитах или панелях через крепление на DIN-рейку или прямо на печатную плату (зависит от корпуса).
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды; требует установки внутри закрытых шкафов.
• Контакты: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации срабатывания и управления цепями контроля.
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя.

Совместимость и монтаж

Реле MT-32/3H 15A 12-18A с винтовым соединением совместимо с контактными аппаратами и пускателями серии MT от LS Electric. Для правильной работы необходимо:

• Убедиться, что ток нагрузки попадает в диапазон 12–18 А - иначе реле будет работать некорректно.
• Проверить посадочные размеры перед установкой на монтажную плату - габариты соответствуют стандартным решениям для модульных устройств.
• Не допускать перекоса при затяжке винтов - это снижает риск нагрева и окисления контактов.
• Обеспечить достаточное охлаждение вокруг устройства - высокая температура окружающей среды влияет на точность срабатывания.

Безопасность и стандарты

Реле защиты от перегрузки MT-32/3H 15A 12-18A с винтовым соединением соответствует требованиям международных стандартов IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяет биметаллический расцепитель - технологически проверенный способ тепловой защиты, исключающий использование электронных элементов, чувствительных к помехам.

Преимущества

• Высокая надёжность благодаря механическому биметаллическому принципу - не зависит от качества сети и внешних помех.
• Широкий диапазон настройки тока (12–18 А) позволяет использовать одно реле для нескольких типов двигателей.
• Чёткая сигнализация сработавшей защиты через коммутируемые контакты - удобно для интеграции в системы учёта и управления.
• Простота обслуживания - нет необходимости в калибровке, достаточно проверить затяжку контактов и состояние биметалла.

Ограничения применения

• Не подходит для частотных преобразователей - импульсный ток и гармоники искажают работу биметаллического расцепителя.
• IP20 не допускает установку в сырых, пыльных или открытых помещениях - обязательно использование в закрытых щитах.
• Нельзя применять в цепях постоянного тока - реле рассчитано только на переменный ток.
• Отсутствие реверса - не используется в системах, где требуется изменение направления вращения двигателя.

Примеры использования

• Защита трехфазного асинхронного двигателя мощностью 5,5 кВт на конвейере с током потребления около 14 А.
• Контроль пуска насосной станции, где возможны задержки при старте - реле предотвратит перегрев при длительном разгоне.
• Автоматизация вентиляционной системы с несколькими одинаковыми двигателями - одно реле на несколько единиц оборудования при условии соблюдения токового диапазона.

Практические советы

• Перед первым запуском проверьте настройку тока - поверните регулировочный винт до значения, равного номинальному току двигателя (например, 14 А).
• После каждого срабатывания дождитесь остывания реле - повторное включение до восстановления температуры может вызвать ложное срабатывание.
• При использовании в составе пускателя убедитесь, что контакты реле правильно подключены к цепям управления - НО контакт часто используется для отключения питания, НЗ - для индикации отказа.
• Не используйте реле MT-32/3H 15A 12-18A с винтовым соединением в качестве основного выключателя - оно не рассчитано на частые операции включения/выключения.
