Тепловое реле GTK-12M, 14A, 12~16A | 1271004200 Lsis

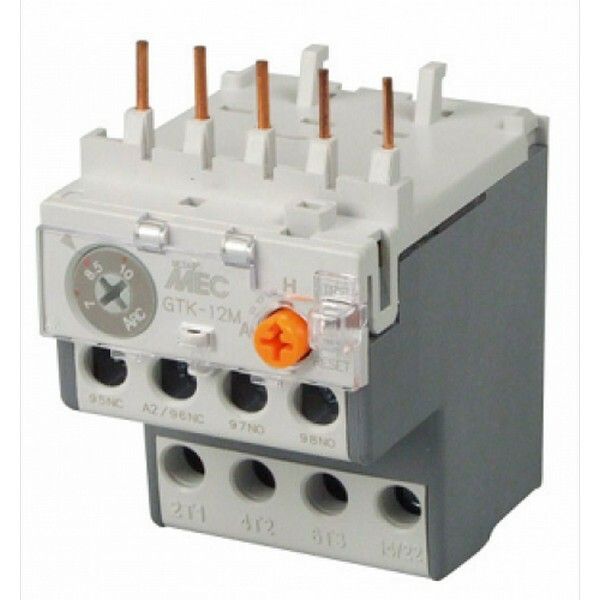

Тепловое реле 14A, 12~16A, класс 10A, серия GTK-12M, METASOL MC предназначено для защиты электродвигателей от перегрузки и обеспечивает надёжную работу в составе систем управления с мини-контакторами. Этот продукт от LS Electric сочетает компактность, точность срабатывания и совместимость с DIN-рейкой.

Назначение и область применения

Тепловое реле 14A, 12~16A, класс 10A, серия GTK-12M, METASOL MC защищает трёхфазные электродвигатели от длительной перегрузки, которая может вызвать перегрев и выход из строя обмоток. Применяется в паре с мини-контакторами в системах автоматизации: насосах, вентиляторах, конвейерах, станках и другом оборудовании с частыми пусками. Подходит для установки в щитах управления промышленного и коммерческого назначения.

Технические характеристики

• Номинальный ток: 14 А - оптимальная нагрузка для двигателей до этого значения;
• Диапазон регулировки тока: 12–16 А - позволяет точно настраивать порог срабатывания под конкретную мощность двигателя;
• Количество полюсов: 3 - контроль всех фаз одновременно;
• Класс расцепления: 10A - время срабатывания при перегрузке 7,2×Iн составляет 5–10 секунд, что соответствует требованиям IEC 60947-4-1;
• Максимальное рабочее напряжение: 690 В - подходит для сетей до 600 В переменного тока;
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации или блокировки цепи управления;
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого шкафа;
• Способ монтажа: DIN-рейка 35 мм - быстрое крепление без дополнительных крепёжных элементов;
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2;
• Исполнение: нереверсивное - не предназначен для работы в режиме реверса без внешнего переключения.

Совместимость и монтаж

Тепловое реле 14A, 12~16A, класс 10A, серия GTK-12M, METASOL MC проектировалось для прямой установки на мини-контакторы LS Electric с винтовыми зажимами. Также возможно использование через отдельное монтажное основание AZ-22H, если контактная группа расположена отдельно. Монтаж на DIN-рейку ускоряет сборку щита и исключает необходимость сверления. Для правильной работы важно соблюдать посадочные габариты и плотность прилегания к контактору - плохой контакт снижает чувствительность термического элемента.

Безопасность и стандарты

Тепловое реле 14A, 12~16A, класс 10A, серия GTK-12M, METASOL MC соответствует международному стандарту IEC 60947-4-1. Конструкция обеспечивает самовосстановление после срабатывания - устройство автоматически возвращается в рабочее состояние после остывания. Отключение происходит за счёт биметаллической пластины, не использующей электронику - отказоустойчиво даже при скачках напряжения.

Преимущества

• Высокая точность срабатывания благодаря классу 10A - меньше ложных срабатываний при пусковых токах;
• Универсальная совместимость с популярными мини-контакторами LS Electric;
• Встроенные вспомогательные контакты позволяют передавать сигнал о перегрузке в PLC или световую индикацию без дополнительных модулей;
• Надёжная механическая конструкция без микросхем - работает при температуре от -25C до +60C;
• Легкий доступ к регулировочному винту - можно настроить ток без демонтажа устройства.

Ограничения применения

• Не применяется в условиях повышенной запылённости, влажности или на открытом воздухе - степень защиты IP20 не допускает воздействия жидкости и пыли;
• Не подходит для защиты однофазных двигателей - требуется три фазы для корректной работы;
• Не рекомендуется использовать в циклических режимах с частыми пусками более 6 раз в час - возможен перегрев биметаллической пластины;
• Не заменяет защиту от короткого замыкания - обязательно нужен автоматический выключатель или предохранитель в цепи питания.

Примеры использования

• Защита насоса в системе водоснабжения с двигателем 1,5 кВт, работающим в режиме “вкл./выкл.”;
• Контроль перегрузки вентилятора на промышленном участке с постоянным потоком воздуха;
• Обеспечение безопасности конвейерной ленты в пищевой промышленности;
• Автоматизация станка с ЧПУ, где двигатель имеет высокий пусковой момент.

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя диапазону 12–16 А - выбирайте реле с ближайшим значением к рабочему току;
• Настройку тока срабатывания проводите при отключенном питании - поворачивайте регулировочный винт медленно, контролируя показания тестера;
• При использовании с основанием AZ-22H убедитесь, что все контакты плотно затянуты - слабый контакт вызывает нагрев и ложное срабатывание;
• Проверяйте целостность вспомогательных контактов мультиметром - они часто становятся причиной сбоя в цепях управления;
• Не устанавливайте рядом с источниками тепла - температура окружающей среды влияет на точность срабатывания.
