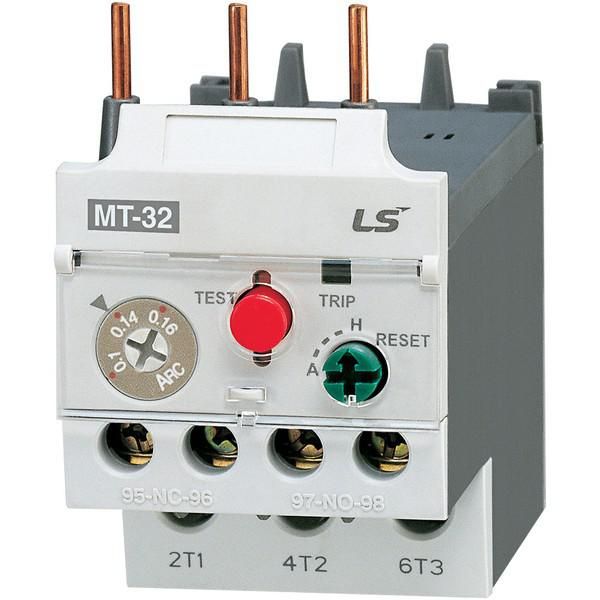

Реле защиты от перегрузки Metasol MT-32/3H 27A 22~32A, SCREW | 1297001700 Lsis

Реле защиты от перегрузки MT-32/3H 27A (22~38A) с винтовым креплением - это устройство для автоматического отключения электродвигателя при опасных перегрузках, обрыве фазы или затяжном пуске. Бренд LS Electric и артикул 1297001700 указывают на надёжную серию промышленных реле, применяемых в системах управления оборудованием.

Назначение и область применения

Реле защиты от перегрузки MT-32/3H 27A (22~38A) с винтовым креплением защищает трёхфазные электродвигатели и другие нагрузки от повреждений из-за:

• перегрузки по току;
• обрыва одной из фаз;
• заклинивания ротора;
• слишком долгого времени пуска.

Устройство устанавливается в щитах управления, совместно с контактными аппаратами, и применяется на станках, насосах, компрессорах, конвейерах и другом промышленном оборудовании.

Технические характеристики

• Номинальный ток: 27 А - рабочий ток, при котором реле не срабатывает; регулируется в пределах 22–38 А.
• Количество полюсов: 3 - соответствует трёхфазным сетям.
• Номинальное напряжение: до 690 В - допустимо для промышленных сетей переменного тока.
• Тип расцепителя: биметаллический - реагирует на нагрев проводника при превышении тока.
• Класс точности: 10 - время срабатывания находится в пределах 10 секунд при токе в 6 раз выше номинала (соответствует IEC 60947-5-1).
• Переключающие контакты: 2 шт. - один нормально замкнутый (NC) и один нормально разомкнутый (NO) для сигнализации или отключения.
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям и крупным частицам, но не от пыли и влаги.
• Исполнение: нереверсивное - не поддерживает управление направлением вращения двигателя.
• Способ монтажа: на монтажную плату - крепится через отверстия в печатной плате, не требует DIN-рейки.
• Тип присоединения: винтовые зажимы - надёжное соединение с проводами сечением до 2,5 мм2.

Совместимость и монтаж

Реле MT-32/3H 27A (22~38A) с винтовым креплением устанавливается на монтажную плату, поэтому требуется подготовить отверстия под выводы. Для работы необходимо подключить три фазы питания к входным клеммам и двигатель - к выходным. Контакты используются для передачи сигнала в PLC или для отключения пускателя. Убедитесь, что ток нагрузки попадает в диапазон 22–38 А - иначе реле будет некорректно работать. Присоединение проводов - только винтовое, без быстрозажимных клемм.

Безопасность и стандарты

Реле соответствует требованиям международного стандарта IEC 60947-4-1 и IEC 60947-5-1. Наличие класса точности 10 гарантирует воспроизводимость времени срабатывания. Защита IP20 исключает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - не используйте в сырых или запылённых средах без дополнительной защиты корпуса.

Преимущества

• Широкий диапазон регулировки тока (22–38 А) позволяет использовать одно реле для нескольких типов двигателей.
• Биметаллический механизм - прост, надёден, не требует внешнего питания.
• Два коммутируемых контакта обеспечивают гибкую интеграцию в системы управления.
• Фиксированная установка на плату снижает риск вибрационного ослабления соединений.

Ограничения применения

• Не работает в условиях высокой влажности, пыли или агрессивной среды - IP20 недостаточно для таких условий.
• Не подходит для частотного управления - чувствителен к искажённому синусоидальному току.
• Требует ручной настройки - нет цифровой индикации или самодиагностики.
• Не имеет функции автоповторного включения - после срабатывания необходимо вручную сбросить.
• Запрещена установка рядом с источниками сильного тепла - влияет на точность срабатывания.

Примеры использования

• Защита асинхронного двигателя 15 кВт на конвейере с пусковым током до 180 А.
• Контроль температурного режима насосной станции при длительной работе.
• Обеспечение безопасности вентилятора в цеху, где возможны заклинивания лопастей.
• Подключение в составе пускателя с катушкой 220 В - сигнал с контактов реле подаётся на контроллер.

Практические советы

• Настройку тока срабатывания выполняйте в соответствии с паспортным током двигателя - не больше 110% от номинала.
• Проверьте плотность затяжки винтов - слабый контакт вызывает перегрев и ложные срабатывания.
• При использовании в системах с частыми пусками учитывайте время остывания биметалла - повторный запуск возможен только через 5–10 минут.
• Для защиты от пыли и влаги монтируйте реле внутри закрытого щита с уровнем защиты IP54 и выше.
• Артикул 1297001700 совместим с другими реле серии MT-32 - можно заменить аналогичным по характеристикам, если есть необходимость в ремонте.
