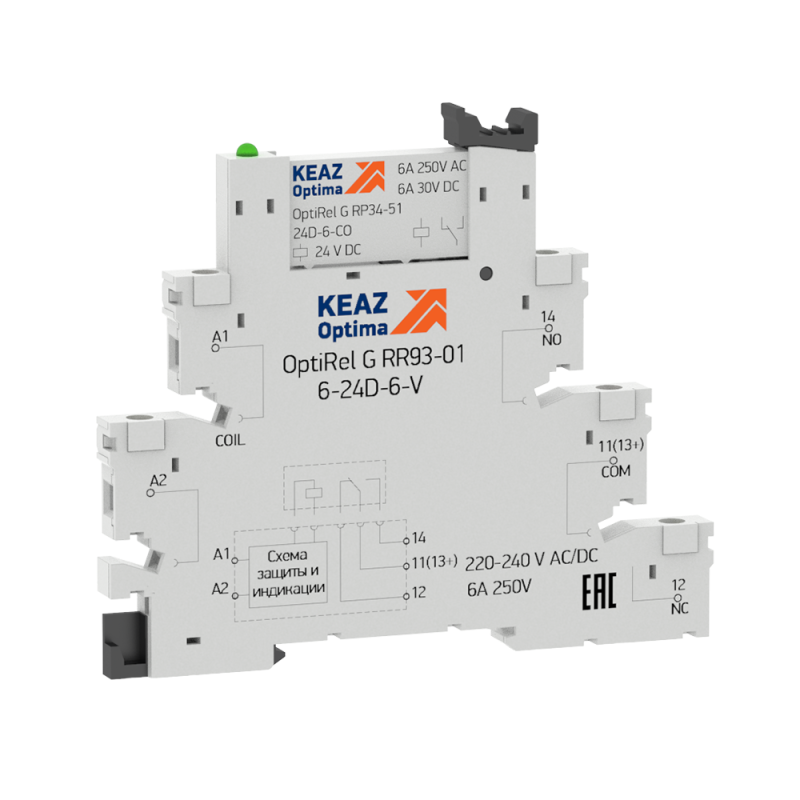

Релейный модуль RM38-51-220-240U-6-V-CO-G от Кэаз Optima - это компактное устройство для коммутации слаботочных сигналов в автоматизированных системах. Модель сочетает в себе надёжное реле RP34 и розетку RR93, обеспечивая гальваническую изоляцию между управляющими и силовыми цепями. Артикул 282947 предназначен для монтажа на DIN-рейку и подходит для работы с малыми токами, особенно там, где важна точность и долговечность контактов.

Назначение и область применения

RM38-51-220-240U-6-V-CO-G используется для передачи и усиления сигнала между контроллерами (например, ПЛК), датчиками и исполнительными механизмами. Он обеспечивает электрическую изоляцию, защищая чувствительную электронику от помех и высоких напряжений. Подходит для применений в промышленной автоматике: управление клапанами, световой индикацией, реле, терморегуляторами, конвейерами и другим оборудованием с низкопотребляющей нагрузкой.

Технические характеристики

• Номинальное напряжение питания: 220–240 В переменного или постоянного тока
• Номинальный ток контактов: 6 А
• Тип управления: моностабильное (обычное реле - возвращает состояние после отключения)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип переключающего контакта: одинарный, с позолоченной поверхностью AgNi+Au
• Подключение: винтовые зажимы
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Степень защиты: IP20 - против доступа пальцев и крупных частиц, но не герметичен
• Поляризация: свободная - можно подключать любым способом, без учёта полярности
• Ширина корпуса: 6 мм - минимальная, для плотной укладки
• В комплекте: розетка (цоколь) RR93 для быстрого замещения реле

Совместимость и монтаж

RM38-51-220-240U-6-V-CO-G совместим с розетками серии RR93, входящими в комплект. Установка происходит просто: реле вставляется в розетку до щелчка, затем вся сборка фиксируется на DIN-рейке. Для подключения проводов используйте винтовые клеммы - затягивать следует равномерно, чтобы избежать повреждения медных жил. Обязательно проверьте соответствие сечения провода рекомендованному (до 2,5 мм2). Не допускается использование с другими типами розеток - они не подходят механически и ически.

Безопасность и стандарты

Изделие соответствует требованиям безопасности IEC 60947-5-1 и ГОСТ Р 50030.5.1. Сертифицировано для использования в промышленных условиях. Защита IP20 исключает риск поражения током при случайном прикосновении, но не предназначено для установки во влажных, запылённых или взрывоопасных средах. Применение вне указанных условий требует дополнительной защиты (корпуса, барьера).

Преимущества

• Позолоченные контакты (AgNi+Au) снижают окисление и увеличивают срок службы при работе с микросигналами - идеально для датчиков и ЭЦП
• Конструкция с розеткой позволяет менять реле без перепайки и демонтажа всей системы - экономит время при обслуживании
• Ультракомпактная ширина 6 мм даёт возможность разместить до 16 реле в одном ряду на стандартной рейке
• Свободная полюсность упрощает монтаж - не требуется соблюдать порядок подключения "+" и "-"
• Высокая степень отказоустойчивости благодаря качественным материалам и технологии производства Кэаз

Ограничения применения

• Не для коммутации мощных нагрузок выше 6 А - возможен сваривание контактов
• Защита IP20 не предохраняет от воды, пыли, масла - нельзя использовать в сырых цехах без внешней защиты
• Не рассчитан на частые включения/выключения более 10 тыс. операций в час - для таких задач нужны импульсные реле
• Не работает с напряжением ниже 170 В - при проседании сети реле может не срабатывать
• Не поддерживает многоконтактные функции - только одно переключающее действие

Примеры использования

• Управление соленоидным клапаном через выход ПЛК - реле изолирует слаботочные цепи от 220 В
• Связь между датчиком уровня жидкости и индикатором на панели управления
• Активация светового оповещения при аварии в системе контроля температуры
• Формирование сигнала старта/останова насоса от контроллера в пищевой промышленности
• Коммуникация между Ethernet-шлюзом и реле давления в системе HVAC

Практические советы

• Выбирая RM38-51-220-240U-6-V-CO-G, всегда проверяйте наличие розетки RR93 - она обязательна для работы
• При использовании в системах с частыми переключениями (более 1000 раз/час) следите за нагревом - даже при 6 А возможно перегревание при длительной нагрузке
• Для длинных проводов от датчиков используйте экранированные кабели - минимизируете влияние помех на слаботочные цепи
• Не забывайте про резервные элементы: храните хотя бы одну пару “реле + розетка” - замена занимает меньше минуты
• Проверяйте качество затяжки винтов каждые 6 месяцев - особенно в вибрационных средах
