Релейный модуль OptiRel G RM38-51-220-240U-6-V-CO-S| 282946 | КЭАЗ

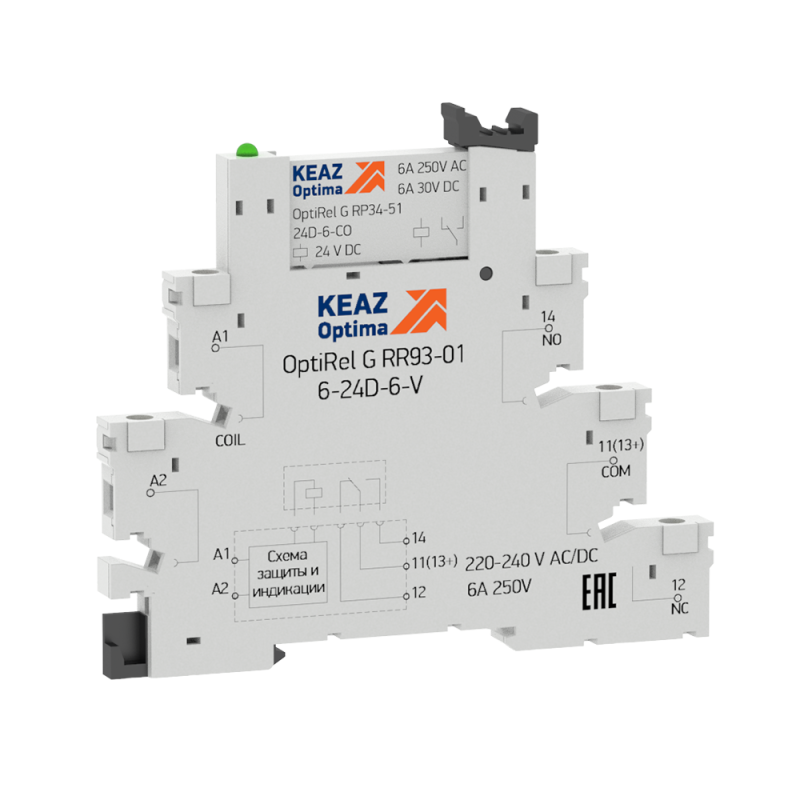

Релейный модуль RM38-51-220-240U-6-V-CO-S от КЭАЗ - компактное устройство для коммутации слаботочных управляющих сигналов и силовых нагрузок до 6 А в системах автоматизации. Модуль сочетает в себе реле и розетку в одном корпусе, обеспечивая гальваническую изоляцию и надёжное переключение даже при высоких пусковых токах. Подходит для монтажа на DIN-рейку в щитах управления.

Назначение и область применения

Релейный модуль RM38-51-220-240U-6-V-CO-S используется для передачи сигнала между контроллерами (например, ПЛК), датчиками и исполнительными устройствами - двигателями, клапанами, световыми индикаторами. Он выполняет функцию электрической изоляции: защищает чувствительную электронику от помех и скачков напряжения в силовой цепи. Применяется в промышленной автоматизации: на конвейерах, станках, системах вентиляции и упаковочном оборудовании.

Технические характеристики

• Номинальное напряжение питания: 220–240 В переменного или постоянного тока
• Номинальный ток контактов: 6 А
• Тип переключения: моностабильное (обычно замкнутый/разомкнутый - без сохранения состояния после отключения)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип контактов: одинарный, изготовлен из AgSnO₂ (диоксид серебра с оловом) - устойчив к свариванию при больших пусковых токах
• Способ подключения: винтовые зажимы
• Поляризация: свободная - можно подключать питание любым способом (не зависит от полярности)
• Степень защиты: IP20 - защита от прикосновений и крупных частиц, не предназначено для работы во влажной среде
• Ширина корпуса: 6 мм - минимальная, позволяет плотно устанавливать несколько модулей в одной линии
• Способ монтажа: на DIN-рейку 35 мм
• В комплекте: розетка (цоколь) RR93 - уже встроена, не требует докупки

Совместимость и монтаж

Релейный модуль RM38-51-220-240U-6-V-CO-S совместим с розетками серии RR93, которые входят в комплект. Установка происходит просто: модуль вставляется в розетку до щелчка, затем розетка фиксируется на DIN-рейке. Для подключения проводов используйте винтовые зажимы - затягивайте с усилием 0,2–0,3 Нм, чтобы избежать плохого контакта. Не допускается использование с другими типами розеток - они не подходят по форме и расстоянию между контактами.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 и ГОСТ Р 50030.5.1. Компоненты выполнены из материалов, устойчивых к нагреву и горению. Отдельно стоит отметить, что AgSnO₂-контакты снижают риск возникновения дуги при коммутации, что повышает безопасность при работе с индуктивными нагрузками.

Преимущества

• Компактность: всего 6 мм в ширину - экономия места в щите управления
• Готовый комплект: розетка встроена, не нуждается в дополнительной покупке
• Высокая надёжность контактов: сплав AgSnO₂ выдерживает частые включения мощных нагрузок без пригорания
• Поддержка переменного и постоянного тока - универсальное решение для разных систем
• Простой сервис: при выходе из строя достаточно заменить сам модуль, не трогая розетку

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или агрессивной среды - степень защиты IP20 не обеспечивает герметичность
• Максимальный ток - 6 А; нельзя использовать для нагрузок выше этого значения, особенно с индуктивным характером (например, мощные электромагниты)
• Не рекомендован для частого переключения более 1000 раз в час - возможен быстрый износ контактов
• Не работает при напряжении ниже 180 В - требуется стабилизированное питание

Примеры использования

• Управление двигателем насоса через ПЛК - слаботочный сигнал от контроллера активирует реле, которое включает 220 В двигатель
• Контроль состояния двери в автоматической камере: датчик открывает/закрывает цепь через реле, сигнализируя ПЛК
• Включение светового индикатора при аварийной ситуации - реле замыкает цепь 220 В по команде от терморегулятора

Практические советы

• При проектировании щита учтите ширину модуля - 6 мм. На 12 мм DIN-рейки помещается два таких модуля, на 35 мм - пять
• Для нагрузок с высоким пусковым током (например, лампы накаливания, трансформаторы) проверьте, чтобы ток не превышал 6 А в момент включения
• Если планируете часто менять реле - выбирайте именно эту модель: она легко извлекается из розетки без инструментов
• Не забывайте: хотя розетка в комплекте, её необходимо правильно закрепить на рейке - не допускайте люфта, он вызывает перегрев контактов
• Для долгой службы избегайте вибраций - жестко фиксируйте щит и используйте демпферы при необходимости
