Релейный модуль OptiRel G RM38-51-220-240U-6-V-CO| 282945 | КЭАЗ

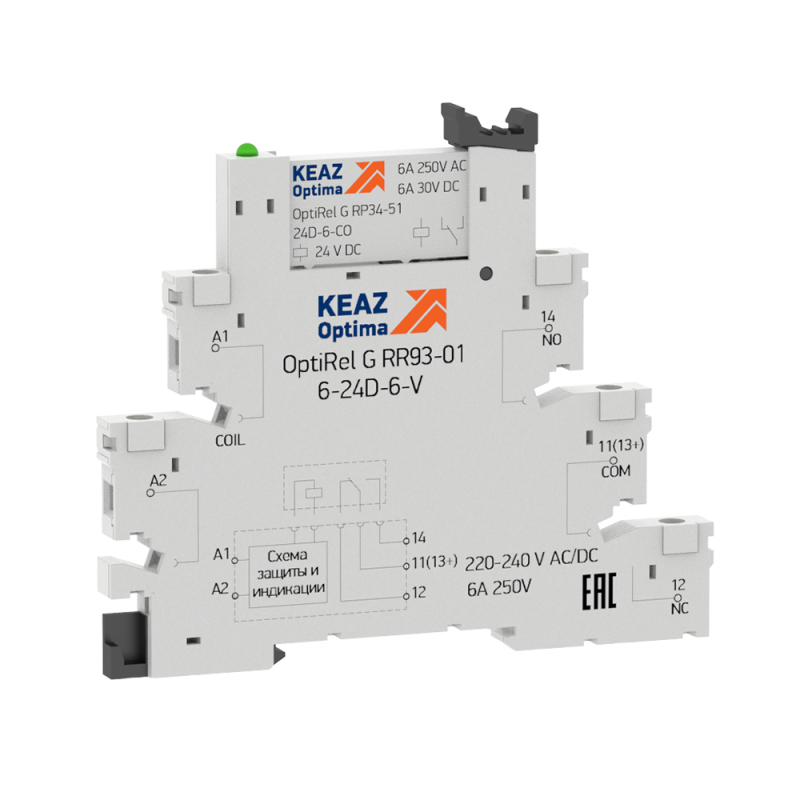

Релейный модуль OptiRel G RM38-51-220-240U-6-V-CO — это компактное устройство для коммутации слаботочных управляющих сигналов в промышленных системах. Благодаря встроенной розетке и стандартному форм-фактору DIN-рейки, он легко интегрируется в панели автоматизации и обеспечивает гальваническую изоляцию между контроллерами и нагрузками. Модель сочетает надежность КЭАЗ Optima с минимальным габаритом — всего 6 мм в ширину.

Назначение и область применения

Релейный модуль OptiRel G RM38-51-220-240U-6-V-CO предназначен для переключения нагрузок до 6 А при напряжении 220–240 В переменного или постоянного тока. Он используется для передачи сигналов от ПЛК, датчиков или других слаботочных устройств к исполнительным элементам — таким как двигатели, клапаны, световые индикаторы или нагревательные элементы. Особенно эффективен там, где требуется гальваническая изоляция между управляющей цепью и силовой нагрузкой. Подходит для панелей управления на заводах, конвейерах, насосных станциях и другом промышленном оборудовании.

Технические характеристики

• Номинальное напряжение питания: 220–240 В AC/DC — работает как от сети переменного, так и постоянного тока;
• Номинальный ток контактов: 6 А — способен коммутировать нагрузки средней мощности;
• Количество переключающих контактов: 1 (NO — нормально разомкнутый);
• Тип управления: моностабильное — возвращает состояние после снятия сигнала управления;
• Поляризация: свободная полюсность — можно подключать управление без учета полярности (+/-);
• Подключение: винтовые зажимы — надежное и проверенное соединение для проводов до 2,5 мм²;
• Степень защиты IP20 — защищен от прикосновений к токоведущим частям, но не от пыли и влаги;
• Ширина корпуса: 6 мм — самая компактная форма в серии OptiRel G;
• В комплекте: розетка (цоколь) RR93 — модуль вставляется в неё, а не монтируется напрямую на рейку.

Совместимость и монтаж

Релейный модуль OptiRel G RM38-51-220-240U-6-V-CO совместим с розеткой RR93, которая крепится на DIN-рейку. Сам модуль вставляется в розетку сверху — это позволяет заменять реле без перепайки или переподключения проводов. Для монтажа используйте стандартную DIN-рейку типа TS35. Установите розетку, затем введите модуль до щелчка. Обязательно затяните винты подключения — недостаточное усилие вызывает перегрев. Напряжение управления подается на выводы 13 и 14, нагрузка — на 1 и 14. Проверьте соответствие сечения проводов: максимум 2,5 мм².

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-5-1 и EN 61810-1 для релейных устройств. Комплектующие (реле RP34 и розетка RR93) прошли тестирование на долговечность и безопасность. Контакты выполнены из сплава AgNi (серебро-никель) — устойчивы к дуговым воздействиям и окислению. Однако IP20 не допускает использование в условиях повышенной влажности, запыленности или на открытом воздухе.

Преимущества

• Минимальная ширина (6 мм): позволяет разместить до 16 модулей на одной DIN-рейке шириной 100 мм;
• Замена без инструментов: достаточно вытащить старый модуль и вставить новый — снижает время ремонта;
• Гальваническая изоляция: защищает чувствительную электронику ПЛК от импульсов и помех от нагрузки;
• Работа с AC/DC: универсальное питание управления упрощает проектирование систем;
• Высокая механическая прочность: корпус выполнен из термостойкого пластика, рассчитан на многократные вставки.

Ограничения применения

• Не использовать во влажных помещениях, на улице или в местах с высокой запыленностью — IP20 не обеспечивает защиту от воды и пыли;
• Нельзя применять для коммутации токов выше 6 А — риск оплавления контактов и выхода из строя;
• Не предназначено для работы с индуктивными нагрузками более 100 ВА — возможна быстрая эрозия контактов;
• Требуется обязательное использование розетки RR93 — модуль нельзя закрепить на рейке напрямую.

Примеры использования

• Переключение пускателя двигателя по команде от ПЛК;
• Управление световой сигнализацией на станке через дискретный выход контроллера;
• Изолированное включение нагревателя в термокамере;
• Формирование сигнала “готов” от датчика положения к системе сбора данных;
• Коммутация маломощных пневматических клапанов в автоматизированных линиях.

Практические советы

• Выбирайте розетку RR93 с правильным числом контактов — она должна соответствовать количеству входов/выходов вашего модуля;
• При использовании нескольких модулей в одном ряду — оставляйте минимум 5 мм зазора между ними для лучшего теплоотвода;
• При подключении проводов — не перетягивайте винты; момент затяжки — около 0,2–0,3 Н·м;
• Для длительной работы с близким к предельному током (5–6 А) рекомендуется использовать радиатор или принудительное охлаждение;
• При замене — всегда отключайте питание, даже если модуль находится в режиме “ожидания” — розетка остаётся под напряжением.
