Релейный модуль OptiRel G RM48-52-24D-10-V-CO-G| 281003 | КЭАЗ

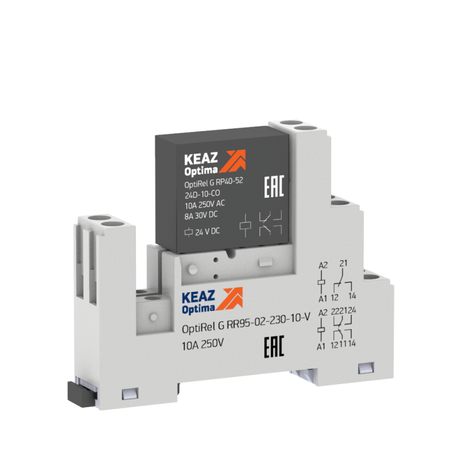

Релейный модуль RM48-52-24D-10-V-CO-G от КЭАЗ - это компактное устройство на DIN-рейку с двумя переключающими контактами, предназначенное для управления нагрузками до 10 А при постоянном напряжении 24 В. Модуль собран из втычного реле RP40 и розетки RR95, входящих в серию OptiRel G, и оснащен позолоченными контактами для надёжной коммутации слаботочных цепей. Артикул 281003 подходит для систем автоматизации, где важны долговечность и гальваническая развязка.

Назначение и область применения

Релейный модуль RM48-52-24D-10-V-CO-G используется для включения и выключения электрических нагрузок в системах автоматизации и управления. Подходит для управления исполнительными механизмами, клапанами, световыми сигнализациями, маломощными двигателями и другими устройствами с током до 10 А. Благодаря гальванической развязке между управляющей цепью и силовой нагрузкой, модуль защищает чувствительную электронику от помех и скачков напряжения. Часто применяется в панелях управления станков, конвейеров, систем HVAC и промышленной автоматики.

Технические характеристики

• Напряжение питания: 24 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество контактов: 2 нормально замкнутых (НЗ), 2 нормально открытых (НО), всего 2 переключающих пары
• Тип переключения: моностабильное (обычное реле - возвращается в исходное состояние после снятия напряжения)
• Поляризация: определённая полюсность - важно соблюдать правильное подключение "+" и "-" на катушке
• Тип подключения: винтовые зажимы для проводов
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Способ монтажа: установка на DIN-рейку шириной 35 мм
• Контакты: позолоченные AgNi+Au - оптимальны для коммутации слаботочных сигналов (до нескольких миллиампер)
• В комплекте: розетка (цоколь) RR95 - уже установленная, реле встраивается в неё

Совместимость и монтаж

Релейный модуль RM48-52-24D-10-V-CO-G состоит из двух частей: розетки RR95 и втычного реле RP40. Розетка крепится на DIN-рейку, реле вставляется в неё сверху. Для надёжной фиксации реле рекомендуется использовать отдельный механический фиксатор - он не входит в базовый комплект. Убедитесь, что провода подключены к винтовым зажимам плотно, без оголённых жил. Подключение управляющего напряжения 24 В DC выполняется к выводам катушки - соблюдайте полярность, указанную на корпусе розетки. Модуль совместим с любыми реле серии OptiRel G того же типоразмера, если требуется замена или изменение характеристик.

Безопасность и стандарты

Релейный модуль RM48 соответствует требованиям безопасности для промышленного оборудования. Серия OptiRel G прошла тестирование на соответствие стандартам IEC 60947-5-1 и EN 61810-1. IP20 позволяет применять устройство только внутри закрытых щитов, защищённых от попадания пыли и влаги. Применение вне контролируемой среды (например, на улице или в сыром помещении) недопустимо.

Преимущества

• Высокая коммутационная способность - 10 А при 24 В DC, что выше среднего уровня для аналогичных модулей
• Позолоченные контакты обеспечивают стабильную работу даже при очень малых токах (например, от сенсоров или PLC)
• Гальваническая развязка снижает риск повреждения управляющей электроники
• Компактные габариты позволяют экономить место в распределительных шкафах
• Модульная конструкция - можно легко заменить реле без перепайки или переподключения проводов

Ограничения применения

• Не предназначено для переменного тока - работает только с постоянным напряжением 24 В DC
• Защита IP20 запрещает использование во влажных, пыльных или агрессивных средах
• Фиксатор реле в розетке продается отдельно - без него возможен случайный выход реле из посадочного места
• Поляризованная катушка требует точного соблюдения подключения "+/-" - неверная полярность может привести к отказу
• Не поддерживает индикацию состояния или защиту от перенапряжений - эти функции требуют дополнительных модулей

Примеры использования

• Управление пневматическими клапанами в автоматизированных линиях
• Переключение световых индикаторов на панели оператора
• Интерфейс между PLC (например, Siemens S7-1200) и реле-контакторами
• Коммутация датчиков с малым током (до 100 мА) в системах контроля температуры
• Автоматическое отключение насосов при достижении заданного уровня жидкости

Практические советы

• При подборе реле для замены - проверьте, чтобы новое реле было из серии OptiRel G и имело такие же параметры (10 А, 24 В DC, 2H/O/HZ)
• Для длительной службы контактов избегайте коммутации индуктивных нагрузок без дополнительной защиты (диод, RC-цепочка)
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - медные провода могут немного “осесть”
• Если нужна индикация работы - используйте отдельный втычной модуль Indicat, совместимый с RR95
• Обязательно приобретите фиксатор для реле - он предотвращает самопроизвольное выпадение при вибрациях
• Не используйте этот модуль для управления мощными нагревателями или двигателями - выбирайте контакторы с более высокой коммутационной износостойкостью
