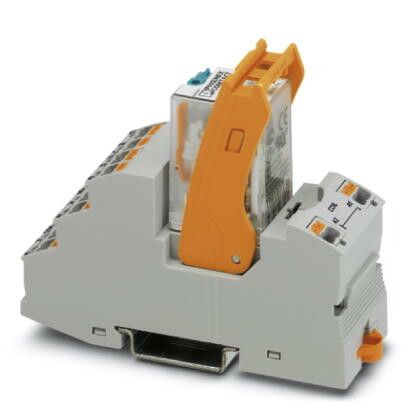

Релейный модуль RIF-2-RPT-LDP-24DC/4X21 | 2903308 Phoenix Contact

Релейный модуль RIF-2-RPT-LDP-24DC/4x21 от Phoenix Contact предназначен для коммутации слаботочных управляющих сигналов в промышленной автоматизации. Модуль обеспечивает гальваническую изоляцию между входом и выходами, что делает его надёжным решением для управления нагрузками на постоянном токе.

Назначение и область применения

RIF-2-RPT-LDP-24DC/4x21 используется для переключения цепей управления в системах автоматизации. Подходит для работы с устройствами, требующими изолированного управления: контакторы, клапаны, световые сигнализаторы, маломощные двигатели. Часто применяется в панелях управления станков, конвейеров, линий упаковки и других объектах с жесткими требованиями к безопасности.

Технические характеристики

• Номинальное напряжение управления: 24 В постоянного тока (24DC)
• Число выходов: 4 канала
• Тип выходов: герконовые реле, нормально разомкнутые (NO)
• Максимальная коммутируемая мощность: до 2 А при 250 В переменного тока / 30 В постоянного тока (для каждого канала)
• Изоляция между входом и выходами: гальваническая, с высокой помехоустойчивостью
• Конструктив: модуль для установки на DIN-рейку 35 мм
• Подключение: винтовые зажимы для проводов до 2,5 мм2

Совместимость и монтаж

Модуль совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается легко - защёлкиваются фиксаторы на корпусе. Для подключения используются винтовые клеммы, которые позволяют закрепить одножильные и многожильные провода сечением до 2,5 мм2. Каждый канал имеет отдельную клемму для управления (24 В DC) и отдельные клеммы для нагрузки. Нумерация каналов указана на корпусе. Не требует внешнего питания - работает от управляющего сигнала 24 В DC.

Безопасность и стандарты

Соответствует европейским стандартам EN 61810-1 и IEC 61810-1 для релейных устройств. Обеспечивает класс защиты IP20 - подходит для внутренней установки в закрытых щитах. Гальваническая изоляция соответствует требованиям к безопасному разделению цепей управления и силовых контуров.

Преимущества

• Гальваническая изоляция предотвращает передачу шумов и скачков напряжения между управляющей и управляемой цепями
• Четыре независимых канала позволяют управлять четырьмя различными нагрузками одним модулем
• Устойчивость к электромагнитным помехам благодаря качественной экранировке и фильтрации
• Высокая долговечность герконовых реле - до 1 млн операций переключения
• Простота замены: модуль можно вынуть и заменить без демонтажа проводов

Ограничения применения

• Не предназначена для коммутации силовых цепей выше 2 А - не используйте для прямого управления двигателей большой мощности
• Рабочее напряжение управления - только 24 В постоянного тока; несовместим с переменным током или другими уровнями напряжения
• Не рассчитана на работу во влажной среде или на открытом воздухе - требуется установка внутри электрошкафа
• Не поддерживает импульсное управление с частотой выше 10 Гц - длительные частые переключения снижают срок службы

Примеры использования

• Управление пневматическими клапанами в автоматизированных линиях сборки
• Переключение световой индикации на панели управления
• Активация реле стартера в системах запуска оборудования
• Коммутация сигналов от ПЛК к исполнительным механизмам

Практические советы

• При подключении нагрузки соблюдайте полярность - для постоянного тока важно правильно подсоединить "+" и "-" на выходах
• Для длинных кабелей управления рекомендуется использовать экранированные провода и заземлить экран на стороне контроллера
• Проверьте посадочный диаметр клемм - он рассчитан на провода до 2,5 мм2; более толстые провода не войдут
• При использовании нескольких модулей RIF-2-RPT-LDP-24DC/4x21 от Phoenix Contact, убедитесь, что все они установлены на одной рейке и имеют одинаковое питание 24 В DC
• Не забудьте проверить соответствие нагрузки максимальным значениям тока и напряжения - превышение сокращает срок службы реле
