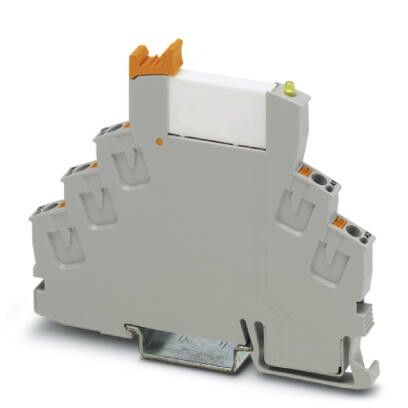

Релейный модуль RIF-0-RPT-24DC/21 | 2903370 Phoenix Contact

Релейный модуль RIF-0-RPT-24DC/21 от Phoenix Contact предназначен для коммутации слаботочных управляющих цепей в автоматизированных системах. Модуль обеспечивает гальваническую изоляцию между входом и выходом, что делает его надёжным решением для промышленной автоматики.

Назначение и область применения

RIF-0-RPT-24DC/21 используется для управления нагрузками постоянного тока через сигнал 24 В постоянного тока. Подходит для работы в системах автоматизации, где требуется изолированное переключение: например, управление клапанами, световыми индикаторами, маломощными двигателями или другими устройствами, работающими на 24 В DC. Применяется в панелях управления, на станках, конвейерах и других объектах промышленной автоматики.

Технические характеристики

• Напряжение управления: 24 В постоянного тока (DC)
• Количество контактов: 1 нормально разомкнутый (NO) контакт
• Максимальный коммутируемый ток: 5 А
• Максимальное коммутируемое напряжение: 250 В переменного тока / 30 В постоянного тока
• Тип контакта: механический, с размыкателем
• Индикация состояния: светодиодная (при наличии сигнала управления)
• Установка: на DIN-рейку 35 мм

Совместимость и монтаж

RIF-0-RPT-24DC/21 совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается легко - защёлкивается на рейку без инструментов. Для подключения используются винтовые зажимы: вход - для сигнала 24 В DC, выход - для нагрузки. Клеммы рассчитаны на провода сечением до 2,5 мм2. Обязательно соблюдайте полярность при подключении управляющего напряжения - модуль работает только при правильном направлении тока.

Безопасность и стандарты

Модуль соответствует требованиям EN 61810-1 и IEC 61810-1 для реле промышленного назначения. Гальваническая изоляция между управляющей цепью и силовой нагрузкой обеспечивает безопасную работу в условиях высоких помех. Сертифицирован для использования в промышленной среде согласно стандартам EMC и защиты от перегрузок.

Преимущества

• Гальваническая изоляция снижает риск повреждения чувствительной электроники от скачков напряжения
• Светодиодная индикация позволяет оперативно определить состояние модуля без тестирования
• Высокая надёжность механических контактов при частых переключениях
• Стандартный форм-фактор - совместим с большинством промышленных шкафов и панелей

Ограничения применения

RIF-0-RPT-24DC/21 не предназначен для работы с переменным током выше 250 В или постоянным током выше 30 В. Не рекомендуется использовать в средах с повышенной вибрацией без дополнительной фиксации - возможен отказ контактов. Также модуль не имеет защиты от перегрева - при длительной работе на предельной нагрузке необходимо обеспечивать достаточное охлаждение. Не применяйте в взрывоопасных зонах без специальной сертификации.

Примеры использования

• Управление пневматическим клапаном через PLC с выходом 24 В DC
• Переключение освещения в панели управления
• Активация звукового сигнализатора при аварийной ситуации
• Подключение терморегулятора к нагревательному элементу

Практические советы

• При подключении нагрузки с индуктивностью (например, катушки реле или двигателей) используйте демпферную цепь (диод или RC-цепь) для продления срока службы контактов
• Не превышайте максимальный ток 5 А - даже кратковременные перегрузки снижают долговечность
• Проверьте посадочный диаметр кабеля - слишком тонкие или жесткие провода плохо фиксируются в клеммах
• RIF-0-RPT-24DC/21 от Phoenix Contact лучше всего применять там, где важна точность и надёжность - например, в системах с высоким требованием к uptime
