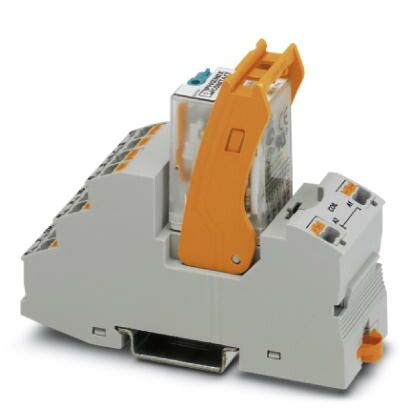

Релейный модуль RIF-2-RPT-LV-230AC/4X21 | 2903304 Phoenix Contact

Релейный модуль RIF-2-RPT-LV-230AC/4X21 от Phoenix Contact предназначен для коммутации слаботочных сигналов в цепях управления с напряжением 230 В переменного тока. Модуль обеспечивает гальваническую изоляцию между управляющей цепью и нагрузкой, что делает его надёжным решением для автоматизации промышленного оборудования.

Назначение и область применения

RIF-2-RPT-LV-230AC/4X21 используется для переключения нагрузок в системах автоматического управления. Подходит для работы с устройствами, требующими управления через слаботочные сигналы - например, соленоидными клапанами, маломощными двигателями, световыми индикаторами или другими исполнительными механизмами. Применяется на станках, конвейерах, системах вентиляции и других объектах промышленной автоматизации.

Технические характеристики

• Номинальное напряжение катушки: 230 В AC
• Число контактов: 4 группы (4x21 - четыре однополюсных переключающих контакта)
• Тип контактов: переключающие (SPDT - один нормально замкнутый, один нормально разомкнутый контакт на каждый канал)
• Максимальная коммутируемая мощность: до 250 ВА (на каждый контакт)
• Конструкция: модульный, для установки на DIN-рейку 35 мм
• Индикация состояния: светодиоды на корпусе показывают наличие питания на катушке

Совместимость и монтаж

RIF-2-RPT-LV-230AC/4X21 совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается легко - защёлкивающимся фиксатором. Для подключения используются винтовые зажимы: входные цепи - для катушки 230 В AC, выходные - для нагрузки. Кабели рекомендуется зачищать на 8–10 мм, момент затяжки - не более 0,5 Нм. Модуль не требует внешнего охлаждения при работе в пределах допустимых температур.

Безопасность и стандарты

Релейный модуль соответствует требованиям IEC 61810-1 и EN 60947-5-1. Обеспечивает базовую изоляцию и защиту от случайного прикосновения к токоведущим частям. Сертифицирован для использования в промышленных условиях согласно стандартам CE и UL.

Преимущества

• Гальваническая изоляция между управлением и нагрузкой снижает риск повреждения чувствительной электроники
• Четыре независимых канала позволяют управлять несколькими нагрузками одним модулем
• Светодиодная индикация упрощает диагностику - видно, когда реле активировано
• Устойчив к помехам благодаря экранированному корпусу и качественной изоляции

Ограничения применения

• Не предназначена для коммутации высоких импульсных токов - не использовать с индуктивными нагрузками без защиты (например, RC-цепей или варисторов)
• Работает только с переменным током 230 В; несовместим с постоянным током
• Максимальная рабочая температура +60 C - не применять в сильно нагреваемых шкафах без принудительного охлаждения
• Не рассчитана на частое включение-выключение (более 10 000 циклов в год) - для таких задач лучше подходят твердотельные реле

Примеры использования

• Управление четырьмя пневматическими клапанами в автоматической линии сборки
• Переключение освещения в цеху по расписанию через PLC
• Запуск вентилятора охлаждения при превышении пороговой температуры
• Коммутация сигнализационных ламп на пульте управления

Практические советы

• При подключении нагрузки с индуктивностью (катушки, двигатели) обязательно используйте демпферную цепь (диод или RC-элемент) для продления срока службы контактов
• Проверьте соответствие сечения провода и максимального тока нагрузки - превышение может вызвать перегрев контактов
• RIF-2-RPT-LV-230AC/4X21 можно комбинировать с другими модулями серии RIF в одном шкафу - они имеют единый форм-фактор и клеммы
• При замене старого реле убедитесь, что новый модуль имеет те же типы контактов (SPDT) и аналогичную коммутирующую способность
