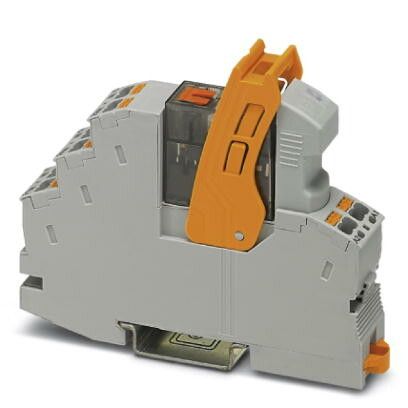

Релейный модуль RIF-1-RPT-LV-230AC/2X21MS | 2905292 Phoenix Contact

Релейный модуль RIF-1-RPT-LV-230AC/2X21MS от Phoenix Contact предназначен для коммутации слаботочных цепей управления в промышленной автоматике. Модуль обеспечивает гальваническую изоляцию между управляющим сигналом и нагрузкой, что делает его надёжным решением для систем с высокими требованиями к безопасности.

Назначение и область применения

RIF-1-RPT-LV-230AC/2X21MS используется для переключения нагрузок переменного тока до 230 В через слаботочные управляющие цепи. Подходит для применения в панелях управления, на станках, конвейерах, системах вентиляции и других объектах промышленной автоматизации, где требуется изолированное управление силовыми цепями.

Технические характеристики

• Напряжение катушки: 230 В AC - питание управляющей цепи работает от сети переменного тока 230 В;
• Количество контактов: 2x21 MS - два независимых выходных контакта типа “перекидной” (SPDT), каждый рассчитан на коммутацию;
• Тип контактов: механический герконовый контакт - обеспечивает долгий срок службы и минимальную дугу при переключении;
• Гальваническая изоляция: между управляющей цепью и контактами - защищает контроллеры и PLC от помех и перенапряжений;
• Максимальная коммутируемая мощность: соответствует стандартам для бытовой и промышленной нагрузки до 230 В AC;
• Форм-фактор: DIN-рейка - монтируется на стандартную рейку шириной 35 мм.

Совместимость и монтаж

Модуль совместим со всеми устройствами, поддерживающими стандарт DIN EN 60715. Устанавливается на DIN-рейку без инструментов: фиксируется щелчком. Клеммы для подключения входа и выходов доступны с лицевой стороны - удобны для подключения проводов сечением до 2,5 мм2. Для подключения питания катушки используйте клеммы L/N, для нагрузки - контакты COM, NO, NC каждого канала.

Безопасность и стандарты

RIF-1-RPT-LV-230AC/2X21MS соответствует европейским нормам безопасности IEC/EN 61810-1 и IEC/EN 60947-5-1. Обеспечивает класс защиты IP20 - подходит для установки внутри закрытых распределительных шкафов. Нет требований к внешней защите от пыли или влаги - не применяется в открытых условиях.

Преимущества

• Высокая надёжность благодаря герконовым контактам - меньше износа и более длительный срок службы по сравнению с обычными реле;
• Изоляция 2,5 кВ - снижает риск повреждения чувствительной электроники;
• Удобная компактная форма - экономит место в шкафу;
• Чёткая визуальная индикация состояния контактов - позволяет оперативно диагностировать работу;
• Поддержка двух независимых каналов - можно управлять двумя различными нагрузками одним модулем.

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный ток 230 В AC;
• Не допускается использование вне закрытых шкафов - отсутствует защита от пыли и влаги (IP20);
• Максимальный ток нагрузки ограничен конструкцией контактов - не использовать для сверхвысоких токов (>10 А) без проверки спецификаций;
• Не рекомендуется для частого переключения (более 10 000 циклов/час) - возможна преждевременная эрозия контактов.

Примеры использования

• Управление светильниками освещения в цеху через PLC;
• Переключение нагревательных элементов в термостатах;
• Активация звуковой сигнализации или вентиляторов охлаждения;
• Коммутация пускателей малой мощности в системах автоматического контроля.

Практические советы

• При подключении нагрузки убедитесь, что её потребляемый ток не превышает номинал контактов - лучше оставлять запас 20–30 %;
• Для защиты от импульсных перенапряжений (например, от двигателей) рекомендуется параллельно нагрузке установить RC-цепочку или варистор;
• Проверьте соответствие напряжения катушки - подключение 110 В вместо 230 В приведёт к отказу срабатывания;
• При использовании нескольких модулей RIF-1-RPT-LV-230AC/2X21MS на одной рейке соблюдайте минимальный интервал для теплоотвода - не плотно друг к другу;
• Запомните: этот модуль - не твердотельное реле; он имеет движущиеся части, поэтому не подходит для сред с сильной вибрацией без дополнительной фиксации.
