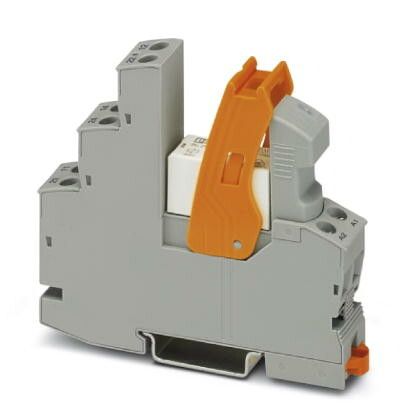

Релейный модуль RIF-1-RSC-LDP-24DC/2X21 | 2903350 Phoenix Contact

Релейный модуль RIF-1-RSC-LDP-24DC/2x21 от Phoenix Contact предназначен для коммутации слаботочных управляющих сигналов в промышленной автоматике. Модуль обеспечивает гальваническую изоляцию между цепями управления и нагрузки, что делает его надёжным решением для систем на базе PLC и других контроллеров.

Назначение и область применения

RIF-1-RSC-LDP-24DC/2x21 используется для переключения нагрузок постоянного тока до 2 А на каждую из двух групп контактов. Подходит для управления исполнительными устройствами: клапанами, маломощными двигателями, световыми индикаторами, нагревательными элементами. Часто применяется в панелях управления станков, конвейеров, систем автоматизации зданий и технологических линий.

Технические характеристики

• Номинальное напряжение управления: 24 В постоянного тока (24DC)
• Число выходных каналов: 2
• Максимальный коммутируемый ток: 2 А на каждый контакт
• Тип контактов: перекидные (SPDT - однополюсные, двуположенные)
• Форма контакта: 2x21 - два контакта с выводами типа 21 (стандартная посадочная система для DIN-рейки)
• Индикация состояния: светодиоды на корпусе показывают наличие питания на входе
• Габариты: соответствует стандартному модулю для монтажа на DIN-рейку 35 мм

Совместимость и монтаж

Модуль совместим со всеми типами DIN-реек шириной 35 мм. Устанавливается путём защёлкивания - никаких инструментов не требуется. Клеммы для подключения проводов рассчитаны на сечение от 0,2 до 2,5 мм2. Для подачи управляющего сигнала используются два входных контакта: +24 В и GND. Выходные контакты - три на каждый канал: COM, NO, NC - позволяют реализовать как нормально разомкнутые, так и нормально замкнутые схемы.

Безопасность и стандарты

Соответствует требованиям IEC 61810-1 для реле промышленного назначения. Обеспечивает гальваническую изоляцию между управляющей цепью и силовой частью - до 1500 В переменного тока. Сертифицирован для работы в условиях промышленной среды с уровнем загрязнения 2 и перегрузками категории II.

Преимущества

• Высокая механическая долговечность - до 10 млн операций переключения
• Устойчивость к вибрациям и скачкам напряжения в сети управления
• Яркая индикация состояния питания позволяет быстро диагностировать отказ
• Стандартный форм-фактор легко заменить аналогичным модулем при ремонте
• Низкий уровень шума при переключении - подходит для чувствительных систем

Ограничения применения

• Не предназначена для коммутации переменного тока - работает только с постоянным напряжением
• Максимальный ток 2 А на канал - не подходит для мощных двигателей или нагревателей выше 480 Вт
• Не имеет защиты от перегрузки или короткого замыкания - требует внешней защиты (например, предохранителей)
• Работает при температуре от –25 C до +60 C - не рекомендован для экстремальных условий без принудительного охлаждения

Примеры использования

• Управление pneumatic-клапанами в системах автоматической сборки
• Переключение режимов работы конвейера через сигнал от PLC
• Активация аварийной сигнализации при срабатывании датчиков
• Подключение индикаторов и зуммеров в распределительных щитах

Практические советы

• При подключении нагрузки используйте отдельную кабельную трассу для управляющих и силовых цепей - чтобы исключить помехи
• Проверьте полярность при подключении 24 В DC - неверная полярность повредит внутреннюю схему
• Для частых переключений (более 1000 раз в час) убедитесь, что нагрузка не превышает 1,5 А - это продлит срок службы контактов
• RIF-1-RSC-LDP-24DC/2x21 можно использовать в параллельных цепях, но не объединяйте выходы для увеличения тока - это запрещено конструкцией
• Запасной модуль этого же артикула (2903350) всегда стоит иметь на складе - он универсален и часто используется в сервисном обслуживании
