Релейный модуль PLC-RPT- 24DC/21-21 | 2900330 Phoenix Contact

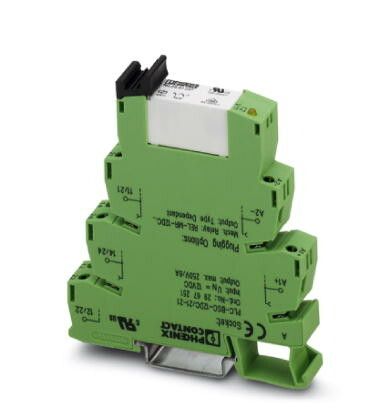

Релейный модуль PLC-RPT-24DC/21-21 от Phoenix Contact предназначен для коммутации слаботочных сигналов в системах автоматизации на постоянном токе 24 В. Артикул 2900330 используется там, где нужна гальваническая изоляция между управляющим устройством (например, ПЛК) и нагрузкой.

Назначение и область применения

Модуль PLC-RPT-21-24DC/21-21 служит для переключения внешних цепей - например, катушек контакторов, световых сигнализаций, маломощных двигателей - через сигнал от контроллера. Он обеспечивает гальваническую развязку между входом управления (24 В постоянного тока) и выходной нагрузкой до 250 В переменного тока. Подходит для установки в шкафы автоматизации на DIN-рейку.

Технические характеристики

• Напряжение управления: 24 В постоянного тока (24 DC)
• Количество контактов: 2 нормально разомкнутых (21 = 2NO)
• Контактная способность: до 250 В перем. тока, 6 А (для каждого контакта)
• Тип контактов: механический герконовый реле
• Установка: на DIN-рейку 35 мм
• Габариты: компактный форм-фактор, совместим с другими модулями серии PLC-RPT

Совместимость и монтаж

PLC-RPT-24DC/21-21 монтируется на стандартную DIN-рейку. Для подключения используются винтовые зажимы: входные клеммы - для сигнала 24 В, выходные - для нагрузки. Нет необходимости в дополнительных блоках питания - модуль питается от управляющего контура. Совместим со всеми ПЛК и контроллерами, выдающими сигнал 24 В постоянного тока. Устанавливается рядом с другими модулями серии PLC-RPT без помех.

Безопасность и стандарты

Изделие соответствует требованиям EN 61810-1 (для реле) и EN 60947-5-1 (для аппаратов управления). Обеспечивает защиту от случайного замыкания за счет физической изоляции между управлением и нагрузкой. Максимальная температура окружающей среды - +60 C.

Преимущества

• Гальваническая развязка снижает риск повреждения чувствительной электроники ПЛК от скачков напряжения на нагрузке
• Высокая надежность механических контактов при работе с индуктивными нагрузками
• Простой монтаж и замена без инструментов - модуль легко вынимается из крепления
• Поддерживает работу с переменным и постоянным током на выходе

Ограничения применения

• Не предназначено для работы с высокочастотными импульсами - частота переключений ограничена механической конструкцией реле
• Не рекомендуется для нагрузок выше 6 А или при напряжении свыше 250 В переменного тока
• Не работает при температуре ниже –25 C и выше +60 C
• Не подходит для взрывоопасных зон - отсутствует сертификат ATEX

Примеры использования

• Управление пускателями двигателя в системах конвейеров
• Переключение освещения в автоматических камерах контроля качества
• Активация сирены или индикатора при аварийной ситуации в ПЛК-системе
• Коммутирование клапанов или нагревательных элементов в технологическом оборудовании

Практические советы

• При подключении индуктивных нагрузок (например, катушек реле) используйте дифференциальные диоды или RC-цепочки для защиты контактов от пробоя
• Проверьте посадочный диаметр провода - зажимы рассчитаны на сечение 0,2–2,5 мм2
• Не затягивайте клеммы слишком сильно - это может повредить пластиковую корпусную часть
• При использовании нескольких модулей PLC-RPT-24DC/21-21 в одном шкафу соблюдайте минимальный зазор 10 мм для теплоотвода
• Замените модуль при появлении характерного щелчка при включении - это признак износа контактной группы
