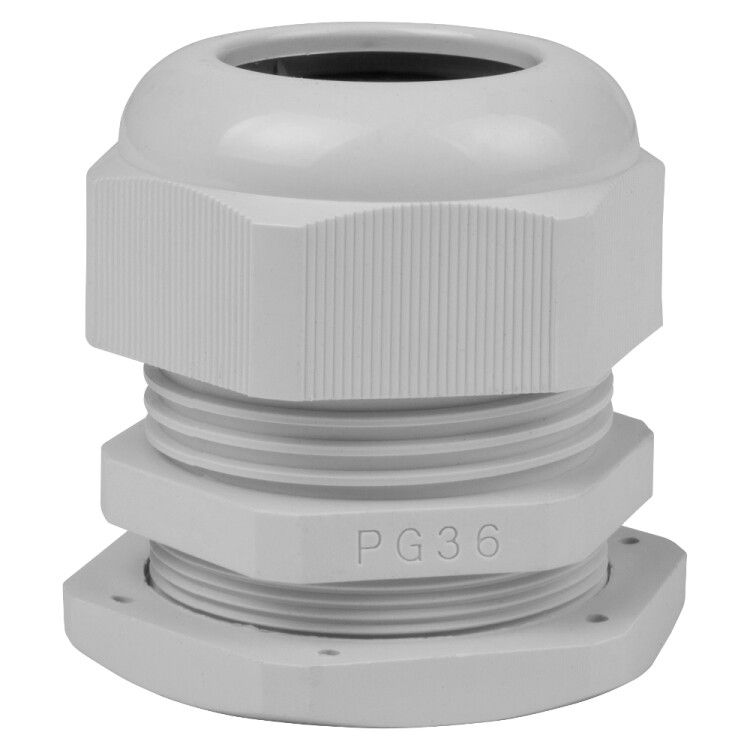

Сальник PG36-(Dпроводника 24-32мм)-IP54 | 143111 КЭАЗ

Сальник PG36 (диаметр проводника 24–32 мм) IP54 от КЭАЗ - надёжный элемент для герметичного ввода кабелей в электрооборудование. Артикул 143111 обеспечивает защиту от пыли и брызг воды, сохраняя целостность соединений в условиях промышленной среды.

Назначение и область применения

Сальник PG36 предназначен для безопасного ввода силовых и сигнальных кабелей в распределительные щиты, монтажные коробки, корпуса оборудования и другие электроустановки. Он защищает кабель от перегиба, истирания и внешних воздействий, одновременно препятствуя проникновению пыли и влаги внутрь устройства. Подходит для установки на стенках металлических и пластиковых корпусов, где требуется высокая герметичность и долговечность.

Технические характеристики

• Диапазон диаметров кабеля: 24–32 мм - позволяет фиксировать кабели среднего и крупного сечения без излишнего натяжения
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но достаточна для большинства помещений) и от брызг воды с любого направления
• Номинальный размер резьбы: M36 - совместим с отверстиями стандарта PG36
• Длина резьбы: 69 мм - обеспечивает прочное крепление в толстых стенках корпусов
• Размер шестигранника: 58 мм - удобен для затяжки гаечным ключом
• Материал: полиамид - устойчив к химическим веществам, не корродирует, выдерживает широкий температурный диапазон
• Температура эксплуатации: –40…+80 C - работает в холодных помещениях и жарких цехах
• Тип уплотнения: многослойное уплотнительное кольцо - гарантирует плотное прилегание к кабелю даже при колебаниях диаметра
• Наличие контргайки: да - позволяет закрепить сальник с двух сторон, исключая самопроизвольное ослабление
• Наличие разгрузки натяжения: да - снижает нагрузку на кабель внутри корпуса, продлевая срок службы изоляции
• Разъемный сальник: да - можно установить на готовый кабель без его демонтажа
• Без галогенов: да - соответствует экологическим требованиям, не выделяет токсичных газов при нагреве
• Цвет: светло-серый - легко отличается от других комплектующих
• Защитное покрытие: необработанное - не требует дополнительной антикоррозийной обработки
• Нормативный документ: ГОСТ Р 50827 (МЭК 670) - соответствие международному стандарту на сальники

Совместимость и монтаж

Сальник PG36 (диаметр проводника 24–32 мм) IP54 монтируется в отверстие диаметром 36 мм с резьбой PG36. Устанавливается в два этапа:

1. Завинчивается корпус сальника в отверстие корпуса до упора - используйте ключ на 58 мм
2. Затягивается контргайка с противоположной стороны для фиксации и разгрузки кабеля

Благодаря разъемной конструкции, сальник можно установить на уже проложенный кабель - не требуется его отсоединение. Многослойное уплотнение адаптируется к диаметру кабеля в пределах 24–32 мм, обеспечивая равномерное давление. Для точной установки проверьте, чтобы кабель не был тоньше 24 мм - иначе уплотнение будет недостаточно эффективным.

Безопасность и стандарты

Сальник PG36 соответствует ГОСТ Р 50827 (эквивалент МЭК 670), что подтверждает его безопасность для использования в промышленных электроустановках. Отсутствие галогенов делает его подходящим для применений, где важна пожарная безопасность и экология. Температурный диапазон –40…+80 C позволяет использовать изделие в условиях сурового климата и в помещениях с повышенными тепловыделениями.

Преимущества

• Разъемная конструкция - возможность монтажа на готовый кабель, экономия времени при сборке
• Разгрузка натяжения - снижение риска повреждения жил кабеля при вибрации или перемещении
• Многослойное уплотнение - надёжная герметизация даже при изменении диаметра кабеля в допустимых пределах
• Высокая механическая прочность полиамида - устойчивость к ударным нагрузкам и деформациям
• Контргайка - предотвращает самоотвинчивание при вибрации оборудования

Ограничения применения

• Не подходит для кабелей менее 24 мм - уплотнение не сожмётся должным образом, теряется герметичность
• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендован для использования в взрывоопасных зонах - не имеет соответствующего взрывозащитного исполнения
• Не следует использовать с кабелями с жёсткой оболочкой толще 32 мм - возможны трудности при заправке и риск повреждения уплотнения

Примеры использования

• Ввод кабелей питания в промышленные щиты управления станков
• Фиксация сигналов от датчиков в автоматических линиях
• Подключение кабелей к частотным преобразователям и пускателям
• Монтаж в распределительных пунктах на объектах пищевой, химической и металлургической промышленности
• Установка в наружных ящиках с контролируемым микроклиматом (например, на заводах с регулярной мойкой оборудования)

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен находиться в диапазоне 24–32 мм. Лучший результат достигается при диаметре около 28 мм
• При использовании нескольких сальников на одном корпусе соблюдайте минимальное расстояние между ними - минимум 50 мм, чтобы не ослабить стенку
• Не затягивайте слишком сильно - переусилие может деформировать уплотнение и нарушить герметичность
• Для кабелей с медной оплеткой или экраном - убедитесь, что экран не задевает внутреннюю часть сальника; при необходимости используйте дополнительную изоляцию
• Артикул 143111 от КЭАЗ - один из самых распространённых вариантов в России; всегда имейте запасные единицы при обслуживании оборудования
