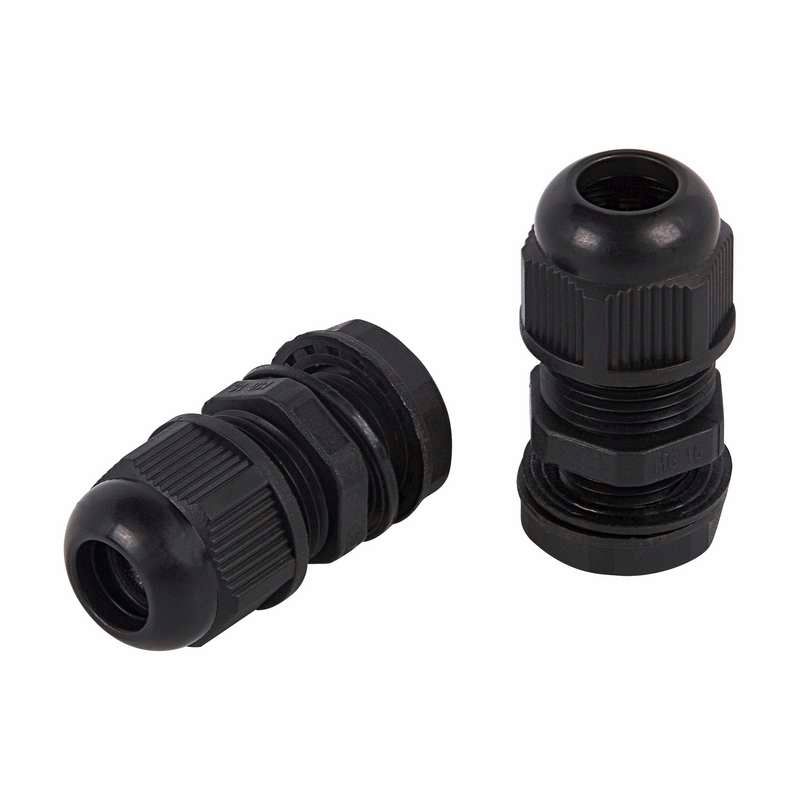

Кабельный ввод MG-20 (14-9 мм) черный | 07-8120-1 REXANT MEET

Кабельный ввод MG-20 (14-9 мм) черный от Rexant - надёжное решение для герметичного ввода кабелей в электрооборудование. Артикулы etm07-8120-1 и 07-8120-1 обеспечивают прочную фиксацию и защиту от внешних воздействий, особенно в агрессивных или влажных средах.

Назначение и область применения

Кабельный ввод MG-20 (14-9 мм) черный используется для безопасного прохода кабелей через стенки корпусов - например, электрощитов, распределительных коробок, пультов управления, промышленного оборудования. Подходит для установки в условиях высокой влажности, на улице, в подвалах, вблизи морских объектов, где есть риск попадания пыли, брызг воды или химических веществ. Защищает кабель от перегиба, истирания и повреждения об острые кромки отверстий.

Технические характеристики

• Номинальный размер резьбы: 20 мм - позволяет закрепить ввод в стандартные резьбовые отверстия M20
• Диапазон диаметров кабеля: 9–14 мм - подходит для кабелей с внешним диаметром в этом интервале, как до, так и после затяжки
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением
• Материал корпуса: полиамид (PA) - высокая механическая прочность, устойчивость к химическим воздействиям
• Уплотнение: неопреновое кольцо - эластичное, долговечное, сохраняет герметичность при температурных колебаниях
• Длина резьбы: 15 мм - достаточна для надёжной фиксации в типовых крышках и панелях
• Температура эксплуатации: от -40 C до +100 C - работает в экстремальных климатических зонах
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Цвет: чёрный - устойчив к УФ-излучению, не выгорает на солнце
• Состав: без галогенов - при возгорании не выделяет токсичных газов, соответствует требованиям безопасности в замкнутых помещениях
• Разъемность: да - можно демонтировать и переустанавливать без потери герметичности
• Ударопрочность: да - выдерживает механические нагрузки и вибрации
• Покрытие поверхности: необработанное - матовая поверхность, не требует дополнительной обработки перед монтажом
• Размер шестигранника: 0 мм - не имеет граней, затягивается только руками или специальным ключом по резьбе

Совместимость и монтаж

Кабельный ввод MG-20 (14-9 мм) черный совместим со всеми стандартными отверстиями М20. Для монтажа:

• Проделайте в корпусе отверстие диаметром 20 мм с внутренней резьбой
• Заведите кабель через центральное отверстие уплотнительного кольца
• Наденьте ввод на кабель и вкрутите в корпус - затягивать следует равномерно, чтобы не деформировать уплотнение
• Проверьте герметичность: при правильном монтаже между кабелем и уплотнителем не должно быть щелей

Обратите внимание: кабель должен иметь диаметр в пределах 9–14 мм. Кабели меньше 9 мм могут проскальзывать; больше 14 мм - не войдут в уплотнение. Перед установкой проверьте посадочный диаметр кабеля.

Безопасность и стандарты

Кабельный ввод MG-20 (14-9 мм) черный выполнен из материалов, не содержащих галогены, что снижает опасность выделения токсичных паров при пожаре. Соответствует требованиям EN 62444 и IEC 60529 по степени защиты IP68. Применим в системах, где важна экологическая безопасность и пожарная устойчивость - например, в метро, судах, производственных цехах с ограниченной вентиляцией.

Преимущества

• Высокая герметичность благодаря двухкомпонентной конструкции: полиамидный корпус + неопреновое кольцо
• Устойчивость к маслам, жирам, солёной воде, спиртам и большинству бытовых растворителей
• Гайка с антираскручивающей конструкцией - не отворачивается под действием вибраций
• Работает в широком температурном диапазоне - от арктических холодов до нагрева внутри оборудования
• Легко монтируется и демонтируется - не требует специнструментов
• Экологически безопасен - не содержит галогенов, подходит для помещений с людьми

Ограничения применения

• Не предназначен для кабелей с диаметром менее 9 мм или более 14 мм - возможна потеря герметичности
• Не рекомендован для постоянного контакта с сильными кислотами, щелочами или органическими растворителями типа ацетона - хотя устойчив к слабым средам, прямой контакт с агрессивными составами может повредить полиамид
• Отсутствие шестигранника требует точной затяжки - нельзя использовать гаечный ключ, только ручное усилие
• Не подходит для кабелей с жёсткой бронёй или металлической оплёткой - уплотнение рассчитано на мягкие изоляционные покрытия

Примеры использования

• Подключение датчиков в промышленных шкафах на морском причале
• Ввод силового кабеля в пульт управления насосной станцией
• Фиксация сигнальных проводов в автоматизированных линиях производства
• Монтаж кабелей в освещении на открытых площадках с высокой влажностью
• Защита входящих линий связи в серверных шкафах в сырых подвалах

Практические советы

• Перед установкой протестируйте подходящий диаметр кабеля - лучше выбрать кабель с диаметром около 11–12 мм для максимальной герметизации
• Если кабель слишком тонкий, используйте термоусадку вокруг него перед введением - это компенсирует недостаток диаметра
• Не перетягивайте резьбу - это может треснуть уплотнительное кольцо
• При многократной сборке/разборке проверяйте состояние неопренового кольца - при старении оно становится хрупким
• Храните в сухом месте, избегая прямого солнечного света - даже несмотря на UV-стойкость, длительное воздействие снижает срок службы
