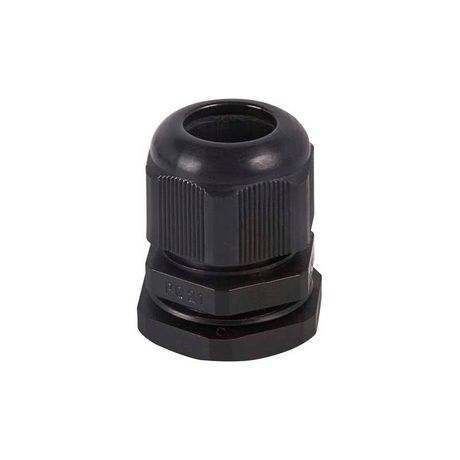

Кабельный ввод PG-16 (10-14 мм) черный | 07-8016-1 REXANT MEET

Кабельный ввод Rexant 07-8016-1 - надёжное решение для герметичного ввода кабелей диаметром 10–14 мм в электрооборудование, работающее в агрессивной среде. Прочные материалы, IP68 и ударопрочная конструкция делают этот кабельный ввод подходящим для установки вне помещений, в сырых или запылённых зонах.

Назначение и область применения

Кабельный ввод Rexant 07-8016-1 используется для безопасного прохода силового или сигнального кабеля через стенку корпуса - например, в распределительных щитах, пультах управления, промышленном оборудовании. Он фиксирует кабель, исключает провисание и защищает место входа от механических повреждений, влаги, пыли и химических воздействий.

Подходит для условий: открытых площадок, подвалов, морских объектов, пищевых цехов, мест с частой мойкой, высокой влажностью и перепадами температур.

Технические характеристики

• Диапазон диаметров кабеля: 10–14 мм - обеспечивает плотную посадку для большинства кабелей этого класса
• Номинальная резьба: M22×1,5 - совместима со стандартными отверстиями в шкафах и корпусах
• Длина резьбы: 10 мм - достаточна для прочного крепления в тонких и средних стенках
• Степень защиты: IP68 - полностью герметичен против пыли и длительного погружения в воду
• Материал корпуса: полиамид PA - устойчив к маслам, бензину, спиртам, солёной воде и другим агрессивным веществам
• Уплотнение: неопреновое кольцо - эластично, сохраняет форму при деформациях кабеля
• Температурный режим: от −40 C до +100 C - работает в холодных регионах и рядом с нагреваемым оборудованием
• Цвет: чёрный - устойчив к УФ-излучению, не выгорает на солнце
• Галогены: отсутствуют - соответствует экологическим нормам RoHS
• Ударопрочность: да - выдерживает случайные нагрузки при монтаже и эксплуатации
• Разъёмный сальник: да - позволяет менять кабель без демонтажа всего устройства
• Исполнение: прямолинейный - удобен для вертикального и горизонтального ввода

Совместимость и монтаж

Кабельный ввод Rexant 07-8016-1 ввинчивается в подготовленное отверстие М22. Для монтажа требуется сверление с точным диаметром - проверьте соответствие отверстия в вашем корпусе. Гайка имеет специальную конструкцию, которая препятствует самопроизвольному откручиванию даже при вибрациях.

Перед установкой: проденьте кабель через внутреннее уплотнение, затем закрутите гайку до упора. Нагрузка на кабель должна быть минимальной - он не должен быть натянут. Диаметр кабеля должен находиться в заявленном диапазоне 10–14 мм; более тонкий кабель не будет надёжно удерживаться, более толстый - не войдёт.

Безопасность и стандарты

Кабельный ввод Rexant 07-8016-1 соответствует требованиям к герметизации IP68, что гарантирует работу в условиях постоянного контакта с водой. Отсутствие галогенов снижает риск образования токсичных паров при возгорании. Материалы сертифицированы на устойчивость к химическому воздействию согласно DIN EN 62444.

Преимущества

• Высокая степень защиты IP68 - выше, чем у многих аналогов с IP67
• Уплотнение из неопрена - долговечнее резины, не трескается при
• Разъёмная конструкция - можно заменить кабель без снятия ввода
• Полиамидный корпус - легче металлических аналогов, не ржавеет
• Закрепление гайки против самооткручивания - особенно важно на вибрирующем оборудовании

Ограничения применения

Кабельный ввод Rexant 07-8016-1 не рассчитан на использование с трубками, шлангами или многожильными кабелями с внешним диаметром менее 10 мм - они будут болтаться внутри, нарушая герметичность. Также не рекомендован для кабелей с жёсткой бронёй или крупными оплетками - они могут повредить уплотнительное кольцо. Температура выше +100 C недопустима - материал теряет прочность.

Примеры использования

• Электрощиты на промышленных участках с мытьём водой под давлением
• Аварийные освещение на причалах и портовых сооружениях
• Контроллеры насосных станций в канализационных колодцах
• Оборудование пищевой промышленности, требующее регулярной дезинфекции
• Автоматические системы на открытом воздухе в районах с суровым климатом

Практические советы

• Выбирайте кабель с диаметром в середине диапазона - около 12 мм - так уплотнение лучше выполняет свою функцию
• Проверяйте глубину резьбового отверстия в корпусе: 10 мм резьбы ввода должны полностью войти, но не выходить насквозь
• Не затягивайте гайку слишком сильно - это может деформировать уплотнение и вызвать протечку
• При использовании в условиях сильных вибраций дополнительно примените контргайку или антивибрационную прокладку
• При необходимости замены кабеля - просто открутите гайку, вытяните старый кабель, вставьте новый и снова закрутите
