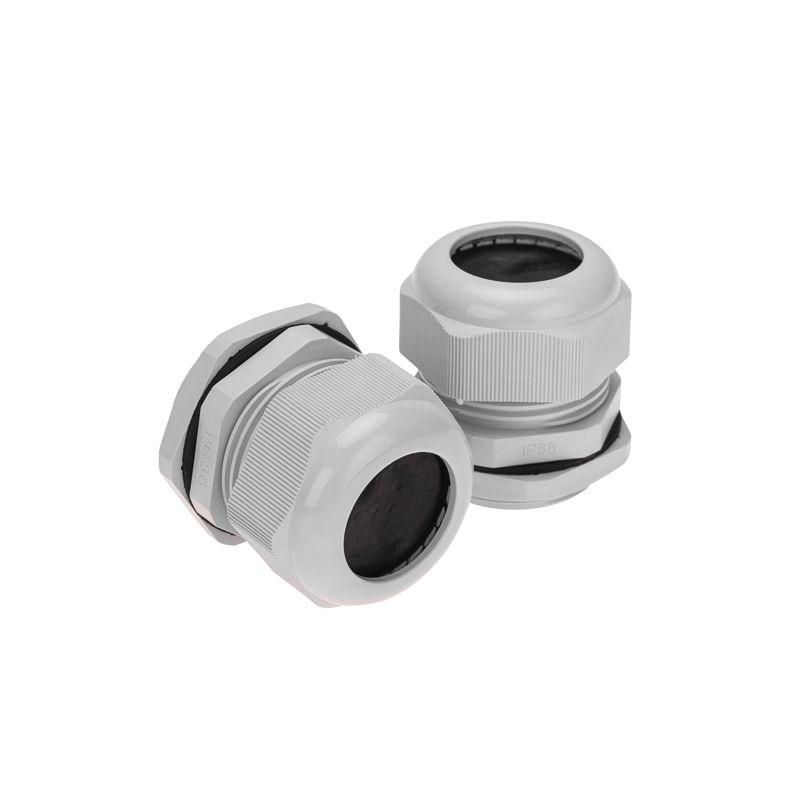

Кабельный ввод PG-36 (22-32 мм) серый | 07-8036 REXANT MEET

Кабельный ввод Rexant 07-8036 - это надёжный элемент для герметичного ввода кабелей в электрооборудование. Он обеспечивает механическую фиксацию и защиту от внешних воздействий, особенно в агрессивных условиях. Подходит для установки в шкафы, короба и пульты управления, где важны высокая степень защиты и долговечность.

Назначение и область применения

Кабельный ввод Rexant 07-8036 используется для безопасного прохода кабелей через стенки корпусов электротехнического оборудования. Его основная задача - закрепить кабель, исключить провисание и предотвратить попадание пыли, влаги и химических веществ внутрь устройства. Применяется там, где требуется высокая герметичность: на открытых площадках, в подвальных помещениях, вблизи морских берегов, на производствах с частой мойкой или наличием масел и растворителей.

Технические характеристики

• Диапазон диаметров кабеля: 22–32 мм - позволяет использовать кабели с жилами и оболочкой в этом размерном интервале;
• Номинальный размер резьбы: M47×1,5 - совместим с отверстиями стандарта ISO 228/ГОСТ 6357;
• Степень защиты: IP68 - полностью герметичен против пыли и длительного погружения в воду;
• Материал корпуса: полиамид PA - прочный, устойчив к химическим воздействиям и перепадам температур;
• Уплотнение: резиновое кольцо из неопрена - эластичное, сохраняет форму при деформации кабеля;
• Температурный диапазон: от -40 C до +100 C - работает в экстремально холодных и горячих условиях;
• Длина резьбы: 15 мм - достаточна для плотной затяжки в толстостенных панелях;
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации;
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба;
• Цвет: светло-серый - визуальное соответствие большинству металлических и пластиковых корпусов;
• Безгалогенный состав: да - не выделяет токсичных газов при нагреве или возгорании;
• Разъемный сальник: да - можно собирать и разбирать без демонтажа кабеля;
• Зашита поверхности: необработанная - матовая поверхность без лакового или антикоррозийного покрытия.

Совместимость и монтаж

Кабельный ввод Rexant 07-8036 устанавливается в подготовленное отверстие диаметром 47 мм. Для монтажа потребуется гаечный ключ или плоскогубцы - резьба имеет гладкую поверхность, так как шестигранник отсутствует. Гайка затягивается рукой до упора, затем подтягивается до плотного прилегания к поверхности. Уплотнительное кольцо сжимается равномерно вокруг кабеля, обеспечивая герметичность. Кабель должен иметь наружный диаметр в пределах 22–32 мм; меньшие или большие кабели не будут надёжно зажаты. Разборная конструкция позволяет заменить кабель без удаления самого ввода - достаточно ослабить гайку, вывести старый кабель и вставить новый.

Безопасность и стандарты

Кабельный ввод Rexant 07-8036 соответствует требованиям IP68, что подтверждает его способность работать в условиях постоянного контакта с водой. Материалы не содержат галогенов, что снижает риск образования ядовитых паров при пожаре. Соответствует международным нормам для кабельных вводов в промышленной автоматизации. Нет специальной сертификации по EN 62444, однако конструктивно выполнен в соответствии с её принципами.

Преимущества

• Высокая герметичность IP68 - идеален для влажных, солёных и запылённых сред;
• Устойчивость к маслам, кислотам, спиртам и растворителям благодаря полиамиду и неопрену;
• Разъёмная конструкция - удобство при обслуживании и замене кабелей;
• Широкий температурный диапазон - подходит для Arctic- и промышленных условий;
• Ударопрочность - не трескается при случайных ударах во время монтажа;
• Отсутствие галогенов - безопаснее для людей и окружающей среды при авариях.

Ограничения применения

• Не подходит для кабелей с диаметром менее 22 мм или более 32 мм - уплотнение будет некорректным;
• Отсутствие шестигранника требует точного подбора инструментов - нельзя использовать обычные рожковые ключи, нужен гаечный ключ с подходящими губками или плоскогубцы;
• Не рекомендован для кабелей с очень жёсткой оболочкой - может не обеспечить равномерное сжатие;
• Не предназначен для частого перемещения кабеля внутри ввода - многократные изгибы могут повредить уплотнитель;
• Не следует применять в условиях постоянного давления выше атмосферного - например, в глубоководных системах без дополнительной проверки.

Примеры использования

• Электрошкафы на промышленных линиях, работающих в цехах с мытьём оборудования водой;
• Пульты управления на портовых терминалах, подвергающиеся воздействию морской соли;
• Подземные распределительные коробки в сырых подвалах;
• Аппараты питания и управления в пищевой промышленности, где используются моющие средства;
• Оборудование в нефтедобыче - для ввода силовых и сигнальных кабелей в взрывозащищённые корпуса.

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен находиться в середине диапазона 22–32 мм для лучшего уплотнения;
• Если кабель слишком мягкий, используйте внутренний усилитель (например, трубчатый вставной элемент) - это предотвратит сплющивание;
• При затяжке гайки не переусердствуйте - перетяжка может повредить уплотнительное кольцо;
• Для кабелей с бронированной оболочкой убедитесь, что броня не задевает резьбу - она должна входить в уплотнительную часть, а не в резьбовой участок;
• Храните в сухом месте - хотя материал устойчив к влаге, длительное хранение в сырости может вызвать микроскопическое набухание уплотнителя.
