Кабельный ввод ВК-М32-16-МР20 IP66/IP67/IP68 | zeta30021 ГОФРОМАТИК ЗЭТА

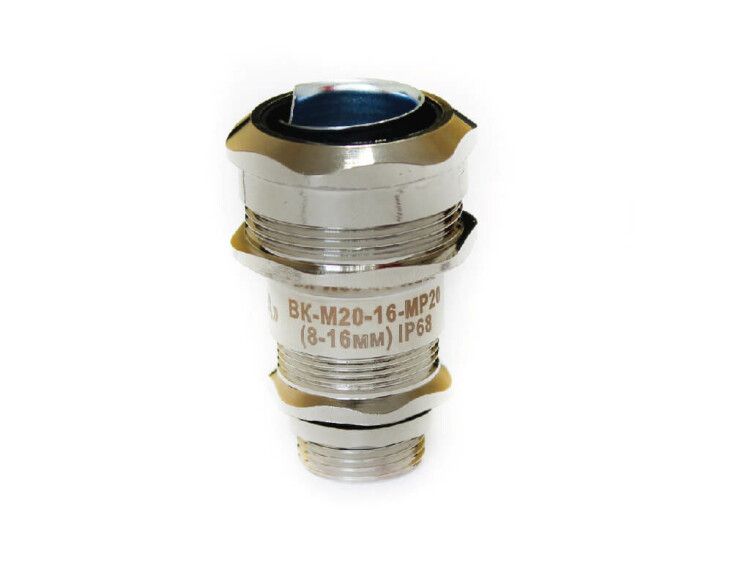

Кабельный ввод ВК-М32-16-МР20 IP66/IP67/IP68 от бренда ЗЭТА - это герметичный сальник из латуни с никелированным покрытием, предназначенный для безопасного вывода кабеля через стенку корпуса оборудования, особенно когда кабель проложен в металлорукаве. Артикул zeta30021 обеспечивает степень защиты до IP68, что делает его подходящим для жёстких условий промышленности и НКУ.

Назначение и область применения

Кабельный ввод ВК-М32-16-МР20 IP66/IP67/IP68 используется для герметичного прохода кабеля, защищённого металлорукавом, в металлические корпуса - щиты, шкафы, распределительные коробки. Он обеспечивает не только механическую фиксацию и защиту от пыли и воды, но и гарантирует надёжный электрический контакт между металлорукавом и корпусом, соответствует пункту 1.7.77 ПУЭ. Применяется в условиях повышенной влажности, на открытых площадках, в производственных цехах, на транспорте и в энергетических объектах.

Технические характеристики

• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение в воду до 1 м), IP68 (длительное погружение под давлением)
• Номинальный размер резьбы: M32 - позволяет закручивать в стандартную резьбовую посадку 32 мм
• Диапазон диаметров кабеля: 8–16 мм - подходит для плоских и круглых кабелей в этом диапазоне
• Материал: Латунь - прочная, коррозионностойкая основа с высокой проводимостью
• Покрытие: Никелированное - повышает антикоррозийную стойкость и эстетику
• Длина резьбы: 20 мм - достаточна для плотного завинчивания в толстые стенки корпусов
• Размер шестигранника: 36 мм - удобен для затяжки гаечным ключом
• Температурный диапазон: от -40 C до +100 C - работает в суровых климатических условиях
• Тип уплотнения: Уплотнительное кольцо - обеспечивает герметичность вокруг кабеля
• Галогены: Без галогенов - снижает риск выделения токсичных веществ при нагреве или возгорании
• Исполнение: Прямолинейный - кабель вводится прямо, без изгиба
• Крепление: Без контргайки - требует предварительной фиксации корпуса или установки на место с последующей затяжкой
• Ударопрочность: Да - выдерживает механические нагрузки при монтаже и эксплуатации
• Цвет: Серый - стандартизированная цветовая маркировка для промышленных изделий

Совместимость и монтаж

Кабельный ввод ВК-М32-16-МР20 IP66/IP67/IP68 совместим с металлорукавами, имеющими наружный диаметр, соответствующий внутреннему диаметру уплотнительного кольца (8–16 мм). Для монтажа необходимо:

• Подготовить отверстие в корпусе с резьбой М32;
• Надеть уплотнительное кольцо на кабель перед введением в металлорукав;
• Вставить сборку (металлорукав + кабель) в штуцер ввода;
• Закрутить в корпус ключом на 36 мм до плотного прилегания - контроля усилия не требуется, перетягивать нельзя;
• Обеспечить замыкание электрической цепи: металлорукав → оконцеватель → зажимная муфта → штуцер → эквипотенциальная гайка → корпус.

Не используйте этот ввод для прямого ввода одиночного кабеля без металлорукава - он спроектирован именно для системы “металлорукав → ввод”.

Безопасность и стандарты

Кабельный ввод ВК-М32-16-МР20 IP66/IP67/IP68 соответствует требованиям ПУЭ (пункт 1.7.77) по обеспечению эквипотенциального соединения. Конструкция гарантирует непрерывность заземления через всю цепь компонентов. Отсутствие галогенов соответствует современным нормам безопасности при пожаре. Высокая степень защиты IP68 подтверждает возможность длительной работы в средах с постоянной влагой и пылью.

Преимущества

• Высокая герметичность благодаря трёхступенчатому исполнению IP66/67/68 - один продукт решает задачи для разных уровней опасности
• Латунная основа и никелирование обеспечивают долгий срок службы даже в агрессивных средах
• Уплотнительное кольцо легко адаптируется к кабелям различного диаметра в заданном диапазоне
• Простая система электрического контакта исключает необходимость дополнительных заземляющих перемычек
• Ударопрочность снижает риск повреждения при транспортировке и монтаже

Ограничения применения

• Не предназначен для прямого ввода кабеля без металлорукава - уплотнение рассчитано на обхват трубчатой конструкции
• Отсутствие контргайки требует точного соблюдения глубины резьбы в корпусе; при слишком тонком корпусе возможна недостаточная фиксация
• Максимальный температурный порог +100 C - не использовать рядом с источниками высокого тепла (например, печными установками)
• Не рекомендован для частого демонтажа - многократное извлечение кабеля может деформировать уплотнительное кольцо

Примеры использования

• Ввод кабеля в промышленные щиты управления на пищевых производствах
• Подключение датчиков и актуаторов в системах автоматизации с металлорукавом
• Монтаж в наружных распределительных коробках на железнодорожных путях
• Подключение оборудования в химических цехах с высокой влажностью и агрессивной средой
• Электроснабжение насосных станций и водоочистных сооружений

Практические советы

• Перед монтажом проверьте внешний диаметр металлорукава - он должен попадать в диапазон 8–16 мм. Кабель внутри рукава может иметь меньший диаметр, но сам рукав - ключевой параметр
• Если корпус имеет тонкие стенки, убедитесь, что длина резьбы 20 мм полностью вошла - иначе контакт будет нарушен
• Не применяйте смазку на резьбе - она может нарушить электрическую проводимость
• При необходимости замены уплотнительного кольца - используйте оригинальные запчасти от ЗЭТА, чтобы сохранить класс защиты IP68
• Артикул zeta30021 часто используется в проектах, где важна сертифицированная эквипотенциализация - выбирайте его вместо универсальных аналогов, если есть требования ПУЭ
