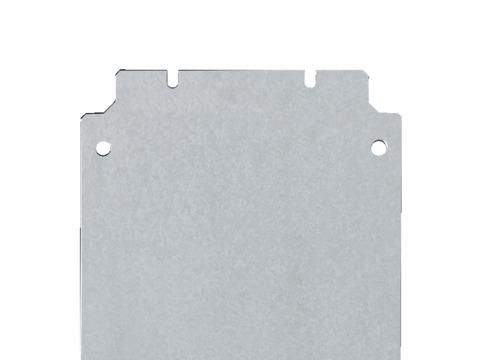

Панель монтажная для KL 125х135х2мм оцинк. Rittal 1560700

Панель монтажная для распределительного щита 125x135x2 мм оцинкованная от Rittal - компактная основа для установки автоматических выключателей, модульных устройств и других элементов внутри щитов серии KL и KL-HD. Артикул 1560700 обеспечивает точную совместимость с конструкцией корпусов Rittal.

Назначение и область применения

Эта монтажная панель используется для фиксации коммутационной аппаратуры внутри распределительных щитов. Подходит для внутренней сборки шкафов серии KL и KL-HD от Rittal. Применяется в системах управления, автоматизации и распределения электроэнергии на промышленных объектах, в цехах, насосных станциях и пунктах питания оборудования.

Технические характеристики

• Размеры: 125 × 135 × 2 мм - компактная форма для ограниченного пространства;
• Материал: сталь с лакированным покрытием - устойчивость к коррозии и механическому износу;
• Тип изделия: плата монтажная - предназначена для крепления DIN-рейки и модульных устройств;
• Гарантийный срок: 18 месяцев - подтверждённая надёжность материала и покрытия;
• Шаг крепления: 150×150 мм - соответствует стандартным отверстиям в корпусах KL/HDL.

Совместимость и монтаж

Панель 1560700 от Rittal рассчитана исключительно на установку в корпуса серии KL и KL-HD. Крепится через четыре отверстия с шагом 150×150 мм, что соответствует стандартному расположению крепёжных точек в этих шкафах. Для монтажа используются самонарезающие винты или заклёпки. Установка возможна только на вертикальные стенки щита - горизонтальное крепление не предусмотрено. Не совместима с другими сериями корпусов Rittal, например, TS или CX.

Преимущества

• Высокая жесткость стали толщиной 2 мм - минимизирует деформацию при нагрузках;
• Лакированное покрытие защищает от окисления и снижает риск возникновения гальванических пар при контакте с медными деталями;
• Точное соответствие габаритам корпусов KL - позволяет собирать щит без доработок;
• Удобство замены - легко демонтировать и заменить при ремонте или модернизации.

Ограничения применения

• Не предназначен для внешнего монтажа - отсутствует защита от влаги и пыли;
• Не подходит для установки в шкафы других серий (например, TS, AX, CX);
• Из-за малых размеров (125×135 мм) не поддерживает более 4–6 модульных устройств одновременно;
• Не рекомендуется использовать в средах с высокой концентрацией химически активных веществ - лакированное покрытие не является химической защитой.

Примеры использования

• Установка автоматических выключателей и УЗО в щите KL-HD на производстве;
• Фиксация реле времени и терморегуляторов в системе контроля температуры;
• Сборка распределительного щита для насосной станции с использованием стандартных DIN-реек;
• Альтернатива заводской плате при замене повреждённого элемента в уже смонтированном щите.

Практические советы

• Перед монтажом проверьте, чтобы отверстия в корпусе KL точно совпадали с отверстиями на панели - допуск +-0,5 мм;
• Используйте пластиковые или латунные вставки при креплении к алюминиевым профилям корпуса - предотвращает гальваническую коррозию;
• Если требуется больше места для проводов - выбирайте панель большего формата; эта модель подходит только для компактных решений;
• При замене старой панели - сохраняйте оригинальные крепёжные элементы, так как новые могут иметь другую длину или резьбу.
