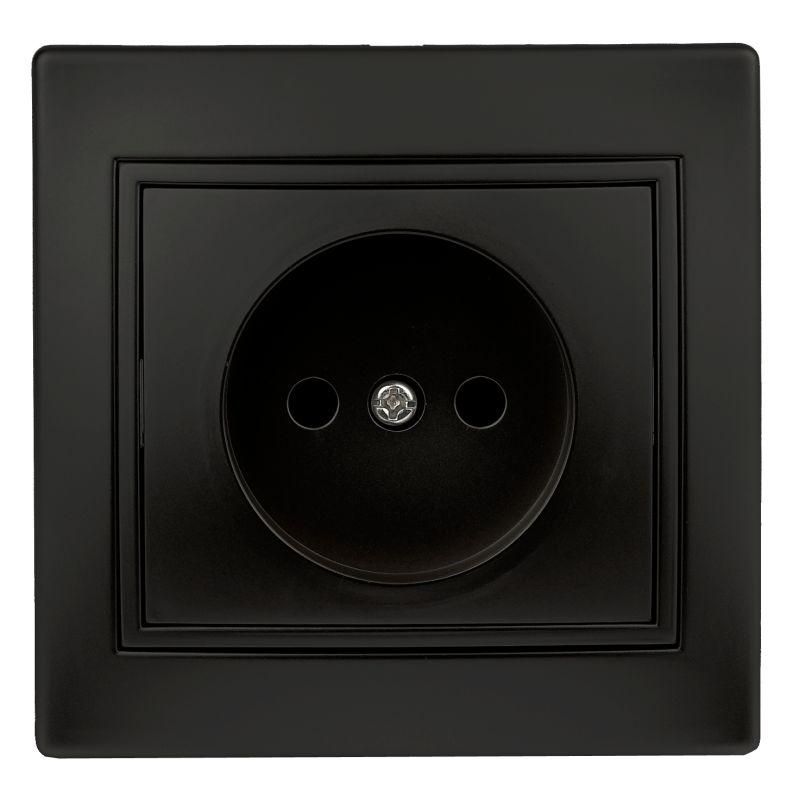

Розетка 2P, 16А-250В, IP20, СУ, Plano, антрацит (10/200/2400)1-201-05 Intro - Б0044566 ЭРА

Розетка ЭРА Plano 1-201-05 - это силовая розетка с внутренней установкой, рассчитанная на ток до 16 А и напряжение 250 В. Подходит для постоянного подключения бытовых и промышленных приборов без заземления. Модель выполнена в антрацитовом цвете, совместима с рамками серии Plano и предназначена для скрытой проводки.

Назначение и область применения

Розетка ЭРА Plano 1-201-05 используется для подключения электроприборов мощностью до 3,5 кВт в помещениях с нормальной влажностью и отсутствием риска механических повреждений. Применяется в жилых домах, офисах, производственных цехах - там, где требуется надёжное, но простое решение без заземления. Например, для питания светильников, насосов, маломощных станков, зарядных устройств.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50–60 Гц
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Количество розеток: одна
• Тип контактов: без заземляющего контакта (2P)
• Материал корпуса: термопласт, не содержащий галогенов
• Цвет: антрацит (7016), глянцевая отделка
• Габариты: 75×75×39 мм
• Количество модулей: 2
• Количество постов: один
• Номинальный ток утечки: 1 мА
• Подключение: винтовые клеммы с двумя отверстиями каждая
• Крепление: винтовое, с опорным кольцом (суппортом)
• Комплектация: в сборе с декоративной рамкой

Совместимость и монтаж

Розетка ЭРА Plano 1-201-05 устанавливается в стандартный подрозетник диаметром 68–70 мм. Крепление осуществляется как на монтажные лапки, так и через винты - это даёт возможность фиксировать её даже в бетонных или кирпичных стенах с перекосом. Винтовые клеммы имеют два входа: первый - для основного провода, второй - для продолжения цепи к следующей розетке. Это позволяет собирать шлейфовые цепочки без дополнительных перемычек.

Для установки нескольких розеток в одну линию используйте многоместные рамки серии Plano:

• 2-постовая: 1-502-xx (xx = цвет, например, 05 - антрацит)
• 3-постовая: 1-503-xx
• 4-постовая: 1-504-xx

Убедитесь, что глубина подрозетника достаточна для размещения корпуса (39 мм) и суппорта. Не применяйте розетку в условиях повышенной влажности - IP20 не защищает от попадания жидкости.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для внутренних установок в сухих помещениях. Отсутствие галогенов в материале снижает выделение токсичных веществ при нагреве. Номинальный ток утечки 1 мА указывает на соответствие базовым нормам по электробезопасности. Однако, поскольку розетка не имеет заземляющего контакта, она не рекомендована для оборудования класса I (с металлическими корпусами, требующими заземления).

Преимущества

• Удобная система шлейфового подключения - не нужны отдельные перемычки между розетками
• Два способа крепления обеспечивают надёжную фиксацию в любых типах стен
• Глянцевая антрацитовая поверхность хорошо сочетается с современным интерьером
• Комплексная комплектация - рамка уже встроена, не нуждается в доп. элементах
• Изготовлена из экологически безопасного материала без галогенов

Ограничения применения

• Не подходит для помещений с высокой влажностью (ванная, баня, кухня без защиты)
• Запрещено использовать для приборов, требующих заземления (стиральные машины, холодильники, компьютеры)
• Не предназначен для открытой установки - только в подрозетник
• Не имеет индикации работы - нельзя визуально определить наличие напряжения
• Максимальная нагрузка - 3,5 кВт; превышение вызовет перегрев и выход из строя

Примеры использования

• Подключение LED-светильников в коридоре
• Питание конвектора или тепловентилятора в офисе
• Работа с паяльником, шлифовальной машинкой на рабочем столе
• Система розеток в цеху для инструментов без заземления (дрели, пилы)
• Объединённая группа из трёх розеток в одной рамке 1-503-05 для точечного освещения

Практические советы

• Перед монтажом проверьте, чтобы провода были обрезаны ровно и не торчали из клемм - это предотвращает замыкание
• Плотно затягивайте винты клемм, но без усилия - перетяжка может повредить медный провод
• Если планируете групповую установку, закажите сразу подходящую рамку (например, 1-502-05 для двух розеток в антраците)
• Не комбинируйте эту розетку с другими сериями - рамки Plano совместимы только с изделиями этой же серии
• При замене старой розетки убедитесь, что новый подрозетник не деформирован - иначе корпус 1-201-05 не будет плотно сидеть
