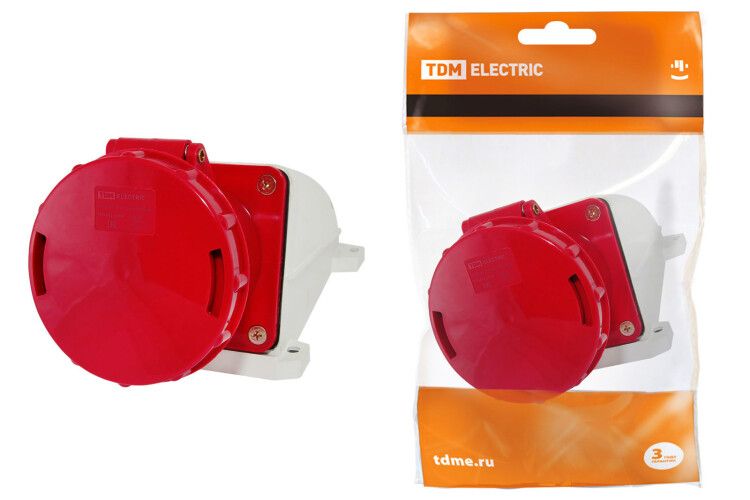

Розетка 145 стационарная 3Р+РЕ+N 125А 380В IP54 | SQ0602-0009 TDM

Розетка стационарная 3Р+РЕ+N 125А 380В IP54 от TDM ELECTRIC (артикул sq0602-0009) предназначена для надёжного подключения трёхфазного оборудования с заземлением в условиях повышенной запылённости и влажности — как внутри помещений, так и на открытых площадках.

Назначение и область применения

Эта розетка используется для подключения мощного трёхфазного электрооборудования, требующего заземления и высокой степени защиты. Подходит для:

• строительных машин и электроинструментов;
• промышленных станков, насосов, компрессоров;
• временных энергоустановок на объектах;
• систем питания с переносными кабелями;
• объектов с постоянной нагрузкой до 125 А.

Устройство рассчитано на работу как в закрытых цехах, так и на улице — благодаря защите IP54 обеспечивает устойчивость к пыли и брызгам воды.

Технические характеристики

• Ток: 125 А — максимальная рабочая нагрузка для всех полюсов, соответствует требованиям IEC и UL.
• Напряжение: 400 В переменного тока, частота 50–60 Гц — стандарт для трёхфазных сетей Европы и России.
• Число полюсов: 5 — три фазы (L1, L2, L3), один ноль (N), один защитный проводник (PE).
• Защита: IP54 — полностью защищена от оседающей пыли и брызг воды со всех сторон.
• Материал корпуса: прочный пластик, устойчивый к УФ-излучению и механическим воздействиям.
• Цвет: красный (RAL 3002) — стандартизированная цветовая кодировка для трёхфазных устройств 400 В.
• Заземляющий контакт: расположен в положении «6 часов» по аналогии с часовым циферблатом — соответствует нормам монтажа.
• Подключение: винтовые зажимы — обеспечивают надёжный контакт даже при больших токах и вибрациях.
• Крепление: наружное — монтируется на стену, щит или опорную поверхность.
• Ввод кабеля: предварительно подготовленные выбиваемые отверстия — позволяют легко ввести кабели нужного диаметра без дополнительных инструментов.
• Изолированный монтаж: да — все токоведущие части изолированы от корпуса, безопасно при обслуживании.

Совместимость и монтаж

Розетка совместима с штекерами типа CEE 7/7 (плагины 125 А, 400 В, красные). Для правильного подключения важно соблюдать порядок фаз и правильно подсоединить PE и N.

Монтаж выполняется через отверстия для крепления на стену или раму. Перед установкой проверьте:

• диаметр кабеля — он должен подходить под выбиваемые отверстия (обычно 16–32 мм);
• доступность для обслуживания — не закрывайте розетку другими элементами;
• наличие заземляющего контура — обязательное условие для безопасности.

Не используйте адаптеры или переходники — они снижают степень защиты и нарушают целостность цепи заземления.

Безопасность и стандарты

Розетка соответствует стандарту EN 60309-2 для промышленных соединителей. Конструкция исключает случайное подключение к менее мощным системам — благодаря цветовой кодировке (красный) и форме контактов. Все материалы соответствуют требованиям по горючести и термической стойкости.

Преимущества

• Высокая степень защиты IP54 позволяет использовать её вне помещений без дополнительных кожухов.
• Винтовые зажимы обеспечивают долговечный контакт даже при многократном подключении и отключении.
• Цветовое выделение (красный) сразу указывает на напряжение 400 В — снижает риск ошибки при подключении.
• Выбиваемые отверстия ускоряют монтаж и позволяют точно подогнать кабель под размер.
• Изолированный корпус повышает безопасность при работе рядом с токоведущими частями.

Ограничения применения

• Не предназначен для постоянного погружения в воду — IP54 не гарантирует герметичность при длительном контакте с жидкостью.
• Не рекомендуется для использования в средах с химически активными парами или масляными aerosol’ами — пластик может деформироваться.
• Не работает с однофазными устройствами ниже 125 А без потери функционала — лучше применять специализированные розетки меньшей мощности.
• Не допускается использование с плагинами других цветов — это нарушает принцип цветового различения напряжений.

Примеры использования

• На стройплощадке — питание бетономешалки, вибратора или сварочного аппарата.
• На заводе — подключение станка с ЧПУ или воздушного компрессора.
• На складе — временная точка питания грузоподъёмника или конвейера.
• На выставке — обеспечение питания крупногабаритного демонстрационного оборудования.

Практические советы

• Перед первым включением проверьте затяжку винтов — особенно после первого нагрева при нагрузке.
• При использовании на улице регулярно осматривайте уплотнения и состояние отверстий — пыль может накапливаться.
• Не забывайте отключать питание перед заменой кабеля или обслуживанием — даже при отключенном оборудовании возможен заряд на нулевом проводе.
• Для удобства эксплуатации в местах с ограниченным доступом используйте розетку с выносной кнопкой отключения (не входит в комплект).
• При заказе нескольких единиц — сохраняйте единый тип кабельного ввода для унификации монтажа.
