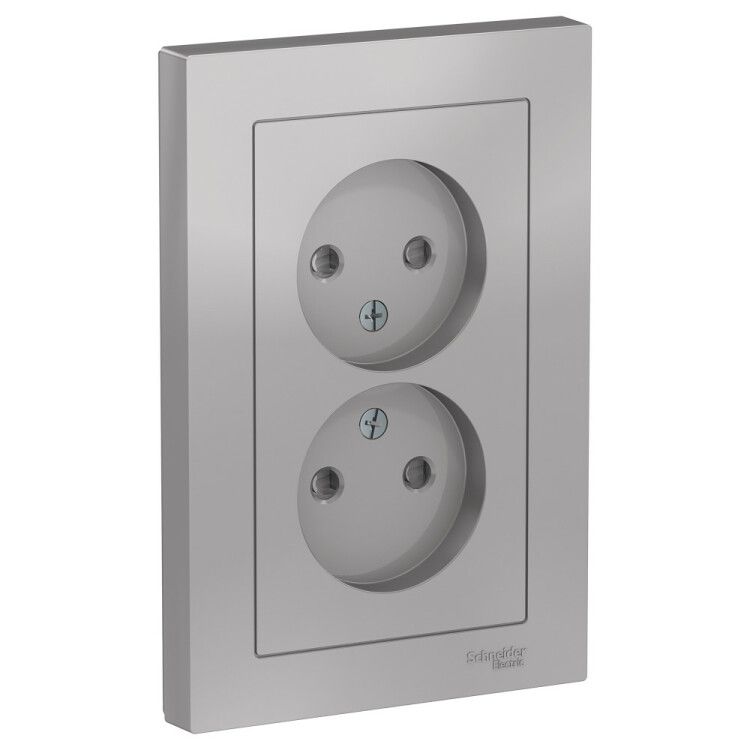

Розетка 2-м СП AtlasDesign 16А IP20 без заземл. защ. шторки в сборе алюм. SE ATN000322 APC

Розетка двойная без заземления со шторками 16А в сборе с рамкой алюминий от Systeme Electric (серии AtlasDesign, артикул atn000322) предназначена для постоянного подключения бытовых приборов в помещениях без требований к заземлению. Комплект с рамкой обеспечивает готовую установку, а шторки повышают безопасность в домах с детьми.

Назначение и область применения

Розетка двойная без заземления используется там, где нет необходимости в защите от утечки тока через корпус оборудования - например, для светильников, зарядных устройств, телевизоров, компьютеров и других класса II. Подходит для жилых помещений, офисов, учебных заведений и административных зданий. Монтируется в стены с предварительно установленными монтажными коробками. Не применяется для мощных приборов с металлическими корпусами, таких как стиральные машины, холодильники, электроплиты.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Количество постов: 2
• Количество фаз: 1
• Количество активных контактов: 2 (фаза и ноль)
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Максимальное сечение кабеля: 4 мм2
• Минимальная глубина монтажной коробки: 38 мм
• Габариты: 83×124×38 мм
• Материал лицевой части: ABS-пластик
• Цвет: серый, имитирующий алюминий
• Тип поверхности: матовая
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Ударопрочность: IK02 - слабая защита от механических ударов
• Нормативный документ: МЭК 60884-1
• Содержание галогенов: отсутствует - материал экологически безопасен

Совместимость и монтаж

Розетка AtlasDesign в сборе с рамкой устанавливается исключительно в скрытую проводку. Крепление осуществляется винтовым способом - четыре монтажные лапки плотно фиксируют механизм внутри коробки. Для правильной установки необходимо соблюдать минимальную глубину коробки 38 мм. Подключение проводов - винтовой зажим, подходят медные одножильные или многожильные кабели сечением до 4 мм2. Нельзя использовать кабели большего сечения - это приведёт к плохому контакту и перегреву. Рамка совмещена с механизмом, поэтому её не нужно докупать отдельно.

Безопасность и стандарты

Розетка соответствует международному стандарту МЭК 60884-1. Шторки на контактах предотвращают случайное попадание предметов внутрь, снижая риск поражения током - особенно важно в семьях с маленькими детьми. Отсутствие заземляющего контакта делает изделие несовместимым с оборудованием, требующим защитного заземления. Степень защиты IP20 означает, что розетка не предназначена для влажных помещений - нельзя устанавливать в ванных комнатах, кухнях рядом с мойкой, бассейнах и на улице.

Преимущества

• Шторки на контактах обеспечивают базовую защиту от детей и посторонних предметов
• Комплект «розетка + рамка» - не нужно подбирать отдельно, экономит время при монтаже
• Усиленные монтажные лапки обеспечивают прочную фиксацию даже в старых или расшатанных коробках
• ABS-пластик устойчив к царапинам и выгоранию от света - сохраняет внешний вид долгие годы
• Матовая поверхность не оставляет следов пальцев и легко моется

Ограничения применения

• Нельзя применять для устройств, требующих заземления (класс I): стиральные машины, микроволновки, электроинструменты с металлическим корпусом
• Не предназначен для влажных и сырых помещений - IP20 не защищает от брызг и пара
• Не рекомендуется для мест с высокой вероятностью механических воздействий - IK02 не выдержит удара молотком или тяжёлым предметом
• Запрещено использовать с кабелями сечением более 4 мм2 - возможен перегрев и выход из строя
• Не подходит для открытой проводки - только скрытая установка

Примеры использования

• Подключение телевизора и игровой приставки в гостиной
• Зарядка смартфонов и планшетов в спальне
• Питание настольной лампы и компьютера в рабочем кабинете
• Розетка для принтера или модема в офисе

Практические советы

• Перед установкой проверьте глубину монтажной коробки - она должна быть не менее 38 мм, иначе рамка не закроется
• При подключении затягивайте винты равномерно, чтобы не деформировать контактные площадки
• Не используйте переходники и тройники - нагрузка на одну розетку не должна превышать 16 А
• Если нужна розетка с заземлением - выбирайте другую модель серии AtlasDesign с индексом “C”
• При замене старой розетки убедитесь, что в стене нет заземляющего провода - если есть, то эта модель не подойдёт
