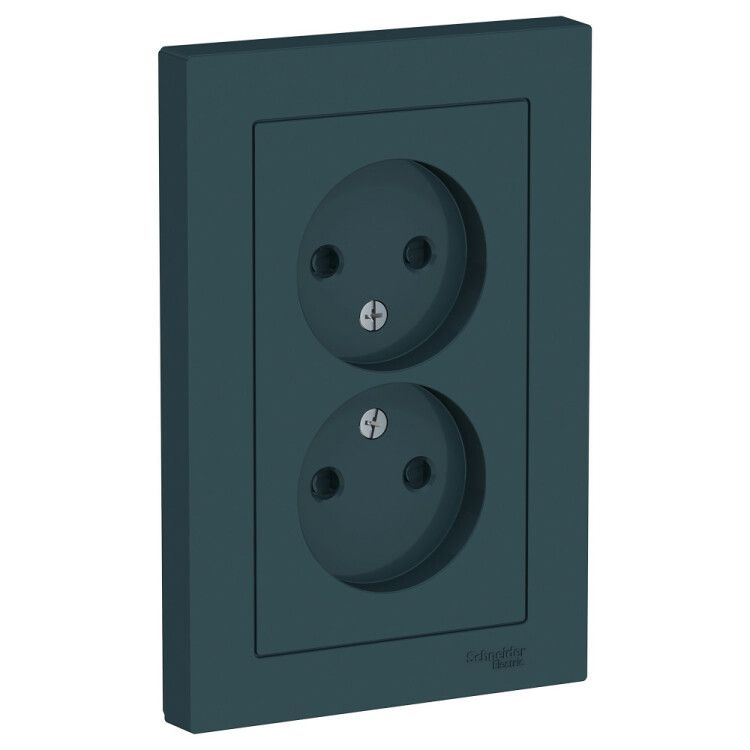

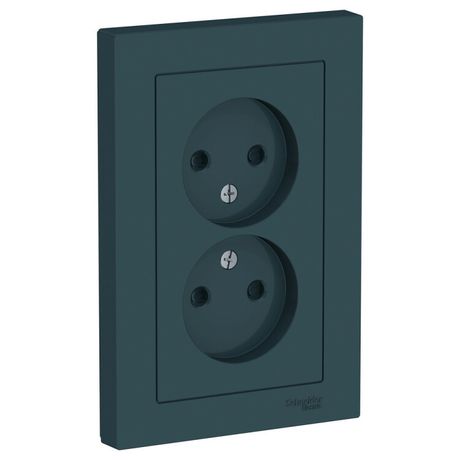

Розетка 2-м СП AtlasDesign 16А IP20 без заземл. защ. шторки в сборе изумруд SE ATN000822 APC

Розетка двойная без заземления со шторками 16А в сборе цвет изумруд серии SE от Systeme Electric - это компактное решение для скрытой установки в помещениях с нормальной влажностью, где не требуется заземление. Артикул atn000822 соответствует требованиям МЭК 60884-1 и подходит для бытовых и легких промышленных применений.

Назначение и область применения

Розетка двойная без заземления предназначена для подключения двух одновременно работающих устройств с потребляемым током до 16 А в однофазной сети 230 В. Подходит для помещений с невысокими требованиями к защите от поражения током - жилые комнаты, офисы, кладовые, мастерские. Шторки предотвращают случайное попадание предметов в контакты, что делает её безопаснее для домов с детьми. Не применяется там, где требуются заземляющие контакты - например, для стиральных машин, компьютеров, электроинструментов с металлическим корпусом.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Количество постов: 2
• Количество фаз: 1
• Способ подключения: винтовой зажим
• Максимальное сечение кабеля: 4 мм2
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Материал корпуса: термопласт, не содержащий галогенов
• Цвет: матовый изумрудный (зелёный)
• Габариты: 83×124×38 мм
• Минимальная глубина монтажной коробки: 38 мм
• Ударопрочность: IK02 - базовая защита от слабых ударов
• Климатическое исполнение: УХЛ4 - для работы при температуре от −25C до +40C и повышенной влажности
• Количество контактов: 2 (фаза и ноль)
• Тип крепления: винтовое
• Изолированный монтаж: да - внутренние части закрыты, снижён риск прикосновения к токоведущим элементам

Совместимость и монтаж

Розетка двойная серии SE AtlasDesign монтируется в стандартную скрытую монтажную коробку с минимальной глубиной 38 мм. Крепится винтами через усиленные монтажные лапки - обеспечивают плотную фиксацию даже в старых или расшатанных коробках. Подключение проводов осуществляется винтовыми зажимами: затягивать необходимо равномерно, чтобы не повредить медные жилы. Для кабелей сечением более 4 мм2 использовать нельзя - это нарушит контакт и вызовет перегрев. Комплектуется рамкой того же цвета - совмещается с другими изделиями серии AtlasDesign.

Безопасность и стандарты

Розетка соответствует международному стандарту МЭК 60884-1. Наличие шторок обеспечивает защиту от случайного проникновения посторонних предметов. Отсутствие заземления означает, что она не защищает от пробоя на корпус - поэтому не используется с оборудованием класса I. Материал корпуса не выделяет токсичных веществ при нагреве - подтверждено отсутствием галогенов. Ударопрочность IK02 достаточна для обычных условий, но не рассчитана на механические воздействия в промышленных зонах.

Преимущества

• Шторки на контактах - снижают риск травм детей и попадания пыли
• Матовая поверхность - не царапается легко, не бликует
• Усиленные монтажные лапки - уменьшают люфт и деформацию при установке
• Комплект с рамкой - не нуждается в доп purchases, удобно при замене нескольких розеток
• Термопласт с высокой теплостойкостью - сохраняет форму при длительной нагрузке

Ограничения применения

• Не подходит для мест с повышенной влажностью - IP20 не защищает от брызг и пара
• Нельзя использовать с оборудованием, требующим заземления (класс I)
• Не рекомендована для установки вне помещений - не имеет герметизации
• Максимальное сечение кабеля 4 мм2 - не поддерживает мощные линии (например, для духового шкафа или электрокотла)
• IK02 - недостаточно для зон с возможными ударами (склады, цеха)

Примеры использования

• Подключение светильника и зарядного устройства рядом с кроватью
• Розетка для телевизора и приставки в гостиной
• Два маломощных прибора в офисном кабинете - принтер и колонки
• Временные точки питания в квартире после ремонта, когда заземление ещё не проведено

Практические советы

• Перед установкой проверьте глубину монтажной коробки - минимум 38 мм, иначе механизм не войдёт
• При подключении используйте только медные жилы сечением до 4 мм2; алюминий не допускается
• Затягивайте винты рукой до упора, затем слегка - переусиливать нельзя, можно треснуть пластик
• Если планируете заменить несколько розеток - выбирайте все из одной серии (AtlasDesign), чтобы рамки совпадали по цвету и форме
• Не устанавливайте эту розетку рядом с раковиной, ванной или душевой - даже при наличии шторок IP20 не защищает от влаги
