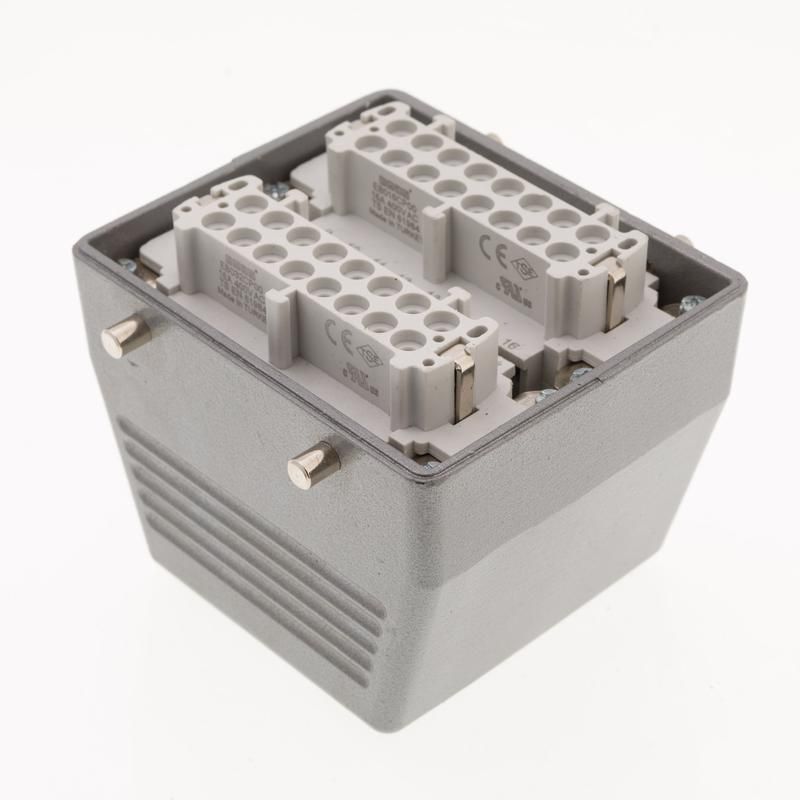

Розетка 32 полюса 16А EMAS EBM32PU30

Розетка EMAS EBM32PU30 - промышленный соединитель с металлическим корпусом, 32 полюсами и защитой IP65, предназначенная для надёжного подключения силовых цепей до 16 А в условиях повышенной запылённости, влаги и механических нагрузок.

Назначение и область применения

Розетка EMAS EBM32PU30 используется для подключения оборудования, требующего высокой степени защиты и устойчивости к жестким условиям эксплуатации. Подходит для установки на кабелях в местах, где важна герметичность и долговечность контактов - например, на станках, конвейерах, мобильных машинах, системах автоматизации и в зонах с частой мойкой.

Технические характеристики

• Количество полюсов: 32 (конфигурация: 4P+E, 10, 16, 24, 32(2/16), 48(2/24) + PE - возможны различные комбинации проводников)
• Номинальный ток: 10 А и 16 А (два режима работы)
• Номинальное напряжение: 250 В и 400 В переменного тока
• Импульсное напряжение: 6 кВ
• Сопротивление изоляции: не менее 10 МОм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Максимальная рабочая температура: +125 C; минимальная: –40 C
• Механическая стойкость: не менее 500 циклов вставления/извлечения
• Горючесть: класс V0 по UL94 - материал самозатухающий
• Тип ввода: верхний, через резьбовой патрубок PG21
• Корпус: металлический, с гнездовым контактным элементом (тип “папа” - штыревые контакты выходят на кабель)

Совместимость и монтаж

Розетка EMAS EBM32PU30 предназначена для монтажа на кабеле - её фиксируют в стене, щите или корпусе оборудования. Для подключения требуется кабель с внешним диаметром, соответствующим резьбе PG21 (обычно 8–12 мм). Установка выполняется с помощью гайки и уплотнительного кольца. Обязательно проверьте соответствие количества жил кабеля и используемых полюсов - конфигурация 32 полюса позволяет использовать до 32 проводников, включая заземление (PE). Соединение с штекером должно быть выполнено совместимым разъёмом того же стандарта (DIN EN 61984).

Безопасность и стандарты

Розетка EMAS EBM32PU30 соответствует требованиям DIN EN 61984 - международному стандарту для промышленных разъёмов. Сертифицирована по UL94 V0 на устойчивость к возгоранию. Конструкция обеспечивает безопасную работу при напряжении до 400 В и токе до 16 А, исключает случайное отключение благодаря прочному защёлкивающему механизму.

Преимущества

• Высокая механическая прочность - выдерживает более 500 циклов подключения
• Защита IP65 гарантирует работоспособность в сырых, пыльных и агрессивных средах
• Широкий температурный диапазон (-40…+125 C) - подходит для холодных и нагретых помещений
• Металлический корпус повышает устойчивость к деформациям и electromagnetic interference
• Поддержка нескольких конфигураций полюсов - можно адаптировать под нужды системы

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не заменяет IP67/IP68
• Запрещается использование в взрывоопасных зонах - отсутствует сертификат Ex
• Не рекомендуется применять с кабелями, имеющими внешний диаметр меньше 8 мм или больше 12 мм - риск потери герметичности
• Требуется точное соблюдение полярности и распределения полюсов - неверная сборка может вызвать короткое замыкание

Примеры использования

• Промышленные станки с ЧПУ - подключение питания и сигналов управления
• Автомобильные конвейеры - быстрый переключаемый доступ к питанию
• Линии мойки пищевых производств - устойчивость к водным струям и моющим средствам
• Передвижные энергоносители - надёжное соединение при вибрациях и перемещениях

Практические советы

• Перед монтажом проверьте, что кабель имеет достаточную жёсткость - слишком мягкий провод может деформироваться внутри PG21 и нарушить герметичность
• Обязательно затяните гайку до упора - слабое крепление снижает уровень защиты IP65
• Для многожильных кабелей используйте наконечники - они предотвращают расслоение проводников при зажиме
• Выбирайте штекер с точно такой же конфигурацией полюсов - даже один лишний или недостающий контакт может нарушить работу всей системы
• Регулярно осматривайте контакты на предмет окисления - особенно в агрессивных средах
