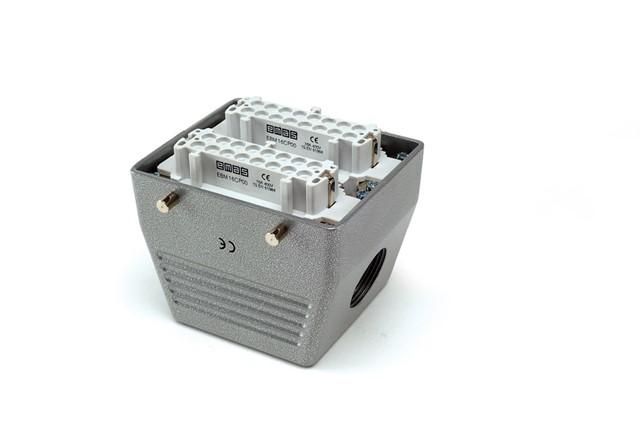

Розетка боковой ввод 32 полюса 16А EMAS EBM32PU10

Розетка EBM32PU10 от EMAS - соединительный элемент с 32 полюсами, рассчитанный на ток до 16 А, защищённая от пыли и воды (IP65), с боковым вводом кабеля через резьбовое уплотнение PG 21 и металлическим гнездом для надёжного контакта.

Назначение и область применения

Розетка EBM32PU10 предназначена для подключения оборудования, требующего одновременной передачи нескольких сигналов и питания - например, автоматизированных станков, роботов, конвейерных систем, испытательных стендов. Благодаря высокой степени защиты IP65 применяется в условиях повышенной запылённости, сырости или периодического мытья рабочих зон. Металлическое гнездо обеспечивает прочную фиксацию штекера даже при вибрациях.

Технические характеристики

• Число полюсов: 32
• Номинальный ток: 16 А
• Степень защиты: IP65 (полная защита от пыли; защита от струй воды из любого направления)
• Тип ввода: боковой, с резьбовым уплотнением PG 21
• Материал контактного гнезда: металл
• Подключение: кабельный, через уплотнительное устройство PG 21

Совместимость и монтаж

Розетка EBM32PU10 совместима с соответствующими штекерами того же типа - 32-полюсными, с аналогичным шагом контактов и механическим профилем. Установка выполняется путём закрепления корпуса в отверстии стенки или щита диаметром, соответствующем внешнему контуру розетки. Кабель заводится сбоку через уплотнение PG 21 - максимальный диаметр жилы должна соответствовать спецификации PG 21 (обычно 8–14 мм). Перед затяжкой проверьте герметичность уплотнения: перегнутый или слишком толстый кабель снижает степень защиты.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных условиях. Наличие IP65 позволяет использовать её там, где требуется исключить попадание пыли и воды внутрь контактов. Однако не предназначен для постоянного погружения в жидкость или работы в взрывоопасных средах.

Преимущества

• Металлическое гнездо повышает долговечность контактов и устойчивость к механическому износу при частых подключениях.
• Боковой ввод экономит место внутри шкафа - удобнее при компактном расположении оборудования.
• Уплотнение PG 21 гарантирует плотное прилегание кабеля без дополнительных хомутов или муфт.
• Высокая степень защиты IP65 делает розетку EBM32PU10 подходящей для цехов, пищевой и фармацевтической промышленности.

Ограничения применения

• Не используется в средах с воздействием открытого пламени, паров растворителей или агрессивных химических веществ - материал корпуса не рассчитан на такие условия.
• Не рекомендуется применять в местах с постоянной вибрацией выше нормированной для промышленных соединений - возможна потеря контакта при некорректной установке.
• Запрещено подключать кабели с диаметром менее 8 мм или более 14 мм - это нарушает герметичность и выводит изделие из сертифицированных условий эксплуатации.

Примеры использования

• Подключение многожильного кабеля управления к роботизированному модулю на сборочном конвейере.
• Фиксация силового и сигнального кабеля на тестовом стенде с множеством датчиков.
• Соединение между мобильной платформой и стационарной системой контроля в условиях мойки технологического оборудования.

Практические советы

• Перед первым использованием проверьте соответствие номера полюсов на штекере и розетке EBM32PU10 - неверное подключение может вывести оборудование из строя.
• При монтаже используйте усилие, указанное производителем для затяжки PG 21 - переусиливать нельзя, чтобы не деформировать резьбу.
• Регулярно осматривайте контактные группы: окисление или нагрев указывают на плохой контакт - замените розетку до возникновения аварии.
• Храните розетку EBM32PU10 в сухом месте до монтажа - даже при наличии защиты IP65 длительное воздействие влаги на неподключенное устройство может вызвать коррозию.
