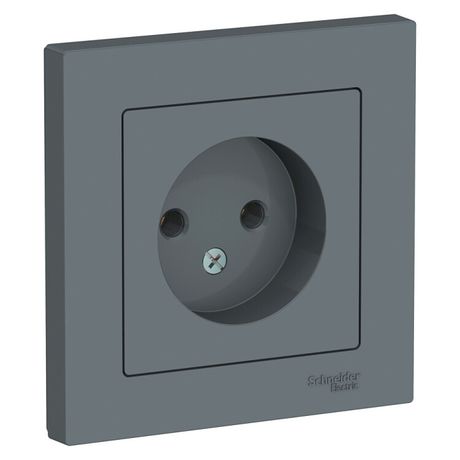

Розетка 1-м СП AtlasDesign 16А IP20 без заземл. в сборе грифель SE ATN000740 APC

Розетка штепсельная без заземления 16А в сборе с рамкой цвет грифель от Systeme Electric (артикул atn000740) предназначена для постоянного подключения бытовых и промышленных устройств в однофазных сетях 220–250 В. Комплект с рамкой обеспечивает готовую к установке конструкцию, подходящую для скрытой проводки в помещениях с нормальной влажностью.

Назначение и область применения

Розетка штепсельная без заземления 16А в сборе с рамкой цвет грифель используется там, где не требуется защитное заземление - например, для питания маломощных приборов: светильников, зарядных устройств, телевизоров, компьютеров, принтеров. Подходит для жилых помещений, офисов, административных зданий и производственных участков с невысокими требованиями к безопасности. Монтируется в стационарную электропроводку с использованием монтажной коробки.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 220 В
• Номинальное напряжение: 220–250 В - совместима со стандартными сетями РФ и стран СНГ
• Частота: 50 Гц - оптимизирована для сети переменного тока
• Количество фаз: одна - работает в однофазной системе
• Количество активных контактов: два - фаза и ноль, без заземляющего контакта
• Степень защиты: IP20 - защищает от случайного прикосновения к токоведущим частям, но не от воды и пыли
• Максимальное сечение кабеля: 4 мм2 - позволяет подключить медный провод до этого значения
• Способ подключения: винтовая клемма - надёжное механическое соединение
• Габариты: 83×83×35,1 мм - соответствует стандартным монтажным коробкам
• Минимальная глубина встраивания: 35,1 мм - требует достаточного объёма в стене
• Материал корпуса: термопласт - устойчив к перегреву и деформации
• Цвет: серый (грифель) - матовая поверхность, не бликуют
• Климатическое исполнение: УХЛ4 - рассчитана на работу при температуре от −25C до +40C и влажности до 95%
• Ударопрочность: IK02 - выдерживает слабые удары (например, от случайного удара инструментом)
• Наличие крышки: да - предотвращает попадание пыли и посторонних предметов
• Не содержит галогенов - безопасна при горении, соответствует экологическим нормам

Совместимость и монтаж

Розетка штепсельная без заземления 16А в сборе с рамкой цвет грифель устанавливается в стандартную круглую или квадратную монтажную коробку с внутренним диаметром не менее 68 мм. Крепление осуществляется винтами через усиленные монтажные лапки - они обеспечивают плотную фиксацию даже в старых или расшатанных коробках. Для монтажа необходимы отвертка и инструмент для подготовки отверстия в стене. Подключение проводов - к винтовым клеммам: фаза (L) и ноль (N). Направление подключения не имеет полярности, но рекомендуется соблюдать цветовую маркировку проводов. Рамка уже собрана - не требует дополнительной сборки.

Безопасность и стандарты

Розетка соответствует международному стандарту МЭК 60884-1, что гарантирует соответствие требованиям к электробезопасности, теплостойкости и долговечности. Отсутствие защитного контакта делает её непригодной для оборудования, требующего заземления (например, стиральных машин, холодильников, микроволновок). Применение в местах с повышенной влажностью (ванная, кухня, подвал) запрещено - степень защиты IP20 не обеспечивает защиту от влаги. Изделие не предназначено для подключения мощных нагревательных приборов свыше 3,5 кВт.

Преимущества

• Готовая комплектация с рамкой - экономит время на монтаже, исключает несовпадение цветов
• Усиленные монтажные лапки - снижают риск люфта и выпадения из коробки
• Матовый термопласт - не царапается легко, не выгорает на солнце
• Закрытая крышка - повышает безопасность при неиспользовании
• Отсутствие галогенов - безопаснее при возникновении ЧП
• Совместима с большинством европейских и отечественных вилок типа C/F

Ограничения применения

• Нельзя использовать для устройств, требующих заземления - это нарушает правила ПУЭ
• Не подходит для влажных помещений - IP20 не защищает от брызг и пара
• Не допускается подключение нагрузки выше 3,5 кВт - возможен перегрев и выход из строя
• Не предназначен для внешней установки - не имеет защиты от осадков и UV-излучения
• Не имеет индикации включения - нельзя визуально определить состояние питания

Примеры использования

• Подключение настольной лампы в спальне
• Зарядное устройство смартфона в офисе
• Компьютер или монитор в рабочей зоне
• Принтер или сканер в кабинете
• Осветительные приборы с двумя контактами (без заземления)

Практические советы

• Перед установкой проверьте глубину монтажной коробки - она должна быть не меньше 35,1 мм
• Используйте только медные провода сечением до 4 мм2 - алюминий не допускается
• Не затягивайте винты клемм слишком сильно - можно повредить пластиковые контакты
• Если нужна защита от детей - используйте дополнительные защитные колпачки, так как шторки отсутствуют
• При замене старой розетки - убедитесь, что в цепи нет заземляющего провода; если есть - выберите модель с заземлением
• Розетка Systeme Electric atn000740 совместима с другими изделиями серии AtlasDesign - можно комбинировать с выключателями одного дизайна
