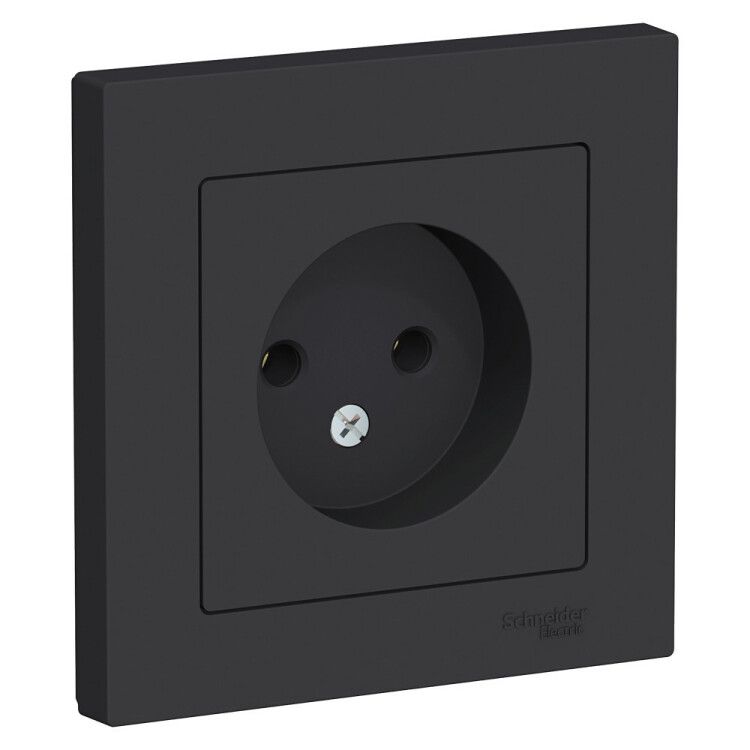

Розетка 1-м СП AtlasDesign 16А IP20 без заземл. в сборе карбон SE ATN001040 APC

Розетка силовая без заземления 16А в сборе с рамкой, цвет карбон от Systeme Electric (артикул atn001040) предназначена для постоянного подключения бытовых и промышленных устройств в однофазной сети 220–250 В. Комплектация с рамкой и матовая черная отделка обеспечивают эстетичную интеграцию в интерьеры, а отсутствие заземления делает её подходящей для оборудования, не требующего защитного провода.

Назначение и область применения

Розетка силовая без заземления 16А в сборе с рамкой, цвет карбон используется там, где не нужна защита от утечки тока через корпус - например, для питания двойной изоляции: переносных светильников, маломощных насосов, инструментов класса II, автоматических систем управления, конвейеров и других стационарных устройств. Подходит для установки в помещениях с нормальной влажностью: мастерские, склады, офисы, жилые комнаты. Не применяется для мощных приборов с металлическими корпусами, таких как стиральные машины, холодильники или сварочные аппараты.

Технические характеристики

• Номинальное напряжение: 220–250 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Количество фаз: 1
• Количество контактов: 2 (фаза + ноль)
• Способ подключения: винтовой зажим
• Максимальное сечение кабеля: до 4 мм2
• Степень защиты: IP20 (защита от пальцев, но не от воды и пыли)
• Габариты: 83×83×35,1 мм
• Минимальная глубина встраивания: 35,1 мм
• Материал корпуса: термопласт, без галогенов
• Отделка: матовая, цвет карбон (черный)
• Климатическое исполнение: УХЛ4 (для помещений с умеренным климатом, температурой от −25C до +40C)
• Ударопрочность: IK02 (защита от слабых ударов, например, случайного столкновения)
• Нормативный документ: МЭК 60884-1

Совместимость и монтаж

Розетка силовая без заземления 16А в сборе с рамкой, цвет карбон поставляется уже собранной с декоративной рамкой - монтаж упрощён: достаточно закрепить внутреннюю часть в подрозетнике и зафиксировать винтами. Крепление винтовое, совместимо со стандартными подрозетниками глубиной от 35,1 мм. Для подключения используйте медный кабель сечением до 4 мм2 - более толстый провод не войдёт в зажим. Напряжение подводится к контактным клеммам: L (фаза) и N (ноль). Отдельно не требуется подключение заземления - его просто нет. Изделие имеет изолированный монтаж и суппорт - обеспечивает безопасность при замене и предотвращает смещение внутри коробки.

Безопасность и стандарты

Розетка соответствует международному стандарту МЭК 60884-1 и выполнена из самозагасающего материала без галогенов - при перегреве не выделяет токсичных паров. Защита IP20 исключает доступ пальцев к токоведущим частям, но не защищает от брызг, пыли или влаги - поэтому не устанавливается в ванных комнатах, на улице или в сырых цехах. Ударопрочность IK02 позволяет использовать в местах с возможными механическими воздействиями, но не рассчитана на преднамеренные удары или вибрации.

Преимущества

• Комплектация с рамкой снижает время монтажа - не нужно докупать отдельные элементы оформления.
• Матовое покрытие не царапается легко и не оставляет следов от пальцев.
• Термопласт с высокой теплостойкостью сохраняет форму даже при длительной нагрузке 16 А.
• Отсутствие заземляющего контакта уменьшает стоимость и упрощает подключение для устройств класса II.
• Система “soft touch” (по описанию производителя) даёт приятную тактильную реакцию при включении вилки.

Ограничения применения

• Не допускается установка в условиях повышенной влажности, пыли, на улице или в производственных зонах с риском попадания жидкости - IP20 недостаточно.
• Запрещено применять для оборудования с металлическим корпусом, требующим заземления (например, электроинструменты класса I).
• Не подходит для многократного подключения/отключения - предназначен для стационарного использования.
• Не имеет шторок - открытые контакты могут представлять опасность при наличии детей без дополнительной защиты.
• Подходит только для однофазной сети 220–250 В - не работает в трёхфазных системах.

Примеры использования

• Подключение LED-подсветки в цеху.
• Питание контроллеров, датчиков, пневматических клапанов на конвейере.
• Работа с переносными фрезерами, шлифовальными машинами с двойной изоляцией.
• Установка в рабочих зонах мастерских для зарядки инструментов без заземления.
• Интеграция в мебельные модули (рабочие столы, стенды) для подключения маломощной техники.

Практические советы

• Перед монтажом проверьте глубину подрозетника - он должен быть минимум 35,1 мм, иначе розетка не войдёт полностью.
• Не затягивайте винты слишком сильно - можно повредить пластиковые клеммы. Достаточно плотного контакта.
• Если планируете использовать в общественном месте, рекомендуется дополнительно установить защитную крышку или блокирующее устройство.
• При замене старой розетки убедитесь, что провода правильно распределены: фаза - на правую клемму, ноль - на левую (при взгляде спереди).
• Розетка Systeme Electric atn001040 совместима с другими изделиями серии AtlasDesign - можно собирать единые группы с одинаковым дизайном.
