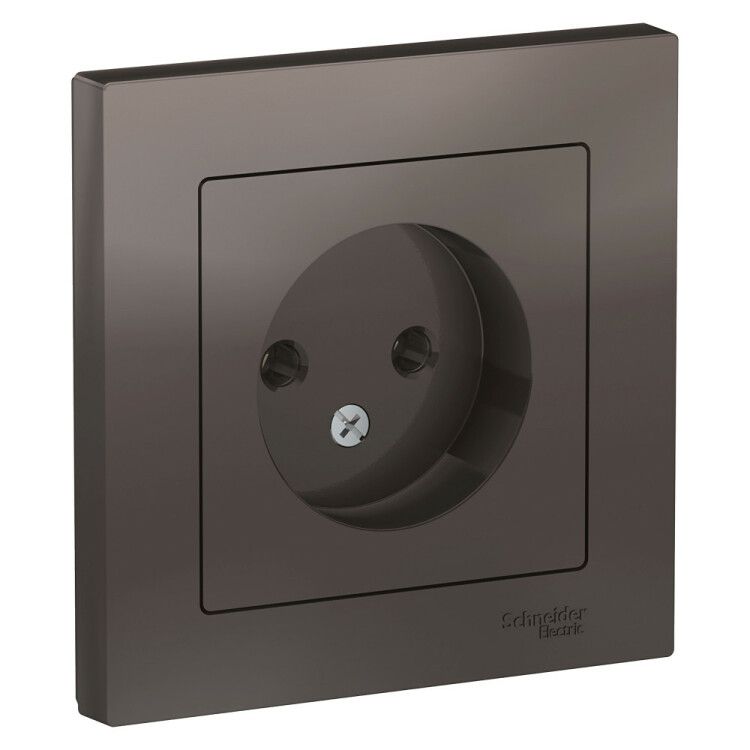

Розетка 1-м СП AtlasDesign 16А IP20 без заземл. в сборе мокко SE ATN000640 APC

Розетка без заземления 16А в сборе цвет мокко SE от Systeme Electric - это готовое решение для скрытой установки в бытовых и офисных сетях 230 В, 50 Гц. Артикул atn000640 соответствует серии AtlasDesign и подходит там, где не требуется заземление, например, для светильников, зарядных устройств или маломощного оборудования.

Назначение и область применения

Розетка без заземления 16А в сборе цвет мокко SE предназначена для подключения однофазных потребителей мощностью до 3,7 кВт. Подходит для помещений с нормальной влажностью: жилые комнаты, офисы, административные здания. Не используется для мощных приборов с металлическим корпусом - таких как стиральные машины, холодильники, электроинструменты - поскольку отсутствует контакт заземления.

Технические характеристики

• Номинальное напряжение: 230 В
• Номинальный ток: 16 А
• Частота: 50 Гц
• Количество фаз: 1
• Количество контактов: 2 (фаза + ноль)
• Степень защиты: IP20 - защита от прикосновения пальцами, но не от воды и пыли
• Максимальное сечение провода: 4 мм2
• Способ подключения: винтовой зажим
• Материал корпуса: термопласт, не содержащий галогенов
• Габариты: 83×83×35,1 мм
• Минимальная глубина монтажной коробки: 35,1 мм
• Тип поверхности: матовая
• Цвет: коричневый (мокко)
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C
• Ударопрочность: IK02 - защита от слабых ударов (например, случайного столкновения)
• Нормативный документ: МЭК 60884-1

Совместимость и монтаж

Розетка поставляется в сборе с рамкой и суппортом - всё необходимое для установки уже есть. Крепится в монтажную коробку винтовым способом через усиленные лапки. Для правильной установки необходимо использовать коробку глубиной не менее 35,1 мм. Подключение проводов - только винтовыми зажимами; рекомендуется затяжка моментом 0,2–0,3 Нм. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Розетка соответствует международному стандарту МЭК 60884-1 и имеет изолированную конструкцию - исключает риск прикосновения к токоведущим частям даже при повреждении внешней оболочки. Отсутствие заземления делает её безопасной только для класса II оборудования - двойной изоляции. Применение в местах с повышенной влажностью (ванная, кухня) запрещено из-за степени защиты IP20.

Преимущества

• Готовая сборка - не требует самостоятельной установки механизмов и рамок
• Матовая поверхность снижает бликование и лучше маскирует следы эксплуатации
• Усиленные лапки обеспечивают плотную фиксацию в коробке, предотвращают люфт
• Материал без галогенов - при возгорании выделяет меньше токсичных веществ
• Крышка закрывает контакты при отключенном устройстве - снижает риск попадания сторонних предметов

Ограничения применения

• Не применяется в помещениях с высокой влажностью - степень защиты IP20 не защищает от брызг и пара
• Запрещено использовать для оборудования с металлическим корпусом, требующего заземления
• Не подходит для открытой установки - предназначен только для скрытого монтажа
• Не имеет шторок - возможен доступ к контактам при открытом положении
• Поддерживает только провода до 4 мм2 - более толстые нельзя подключить

Примеры использования

• Подключение LED-светильников с двойной изоляцией
• Зарядные устройства для телефонов, планшетов, ноутбуков
• Телевизоры, домашние аудиосистемы, принтеры
• Оборудование в офисах, спальных комнатах, гостиных

Практические советы

• Перед монтажом проверьте соответствие глубины монтажной коробки - минимум 35,1 мм. Коробка меньшей глубины вызовет перекос или невозможность фиксации.
• При использовании медного провода сечением 2,5 мм2 - оптимальный вариант. Более тонкий провод (1,5 мм2) можно, но он не рассчитан на длительную нагрузку 16 А.
• Не заменяйте оригинальную рамку - она подобрана по цвету и форме для совместимости с механизмом.
• При необходимости замены - отключите питание. Розетка не имеет отключающего автомата - только механическая кнопка включения/выключения отсутствует.
• Для систем с автоматическим отключением (УЗО) - розетка совместима, но сама не обеспечивает защиту от утечки тока.
