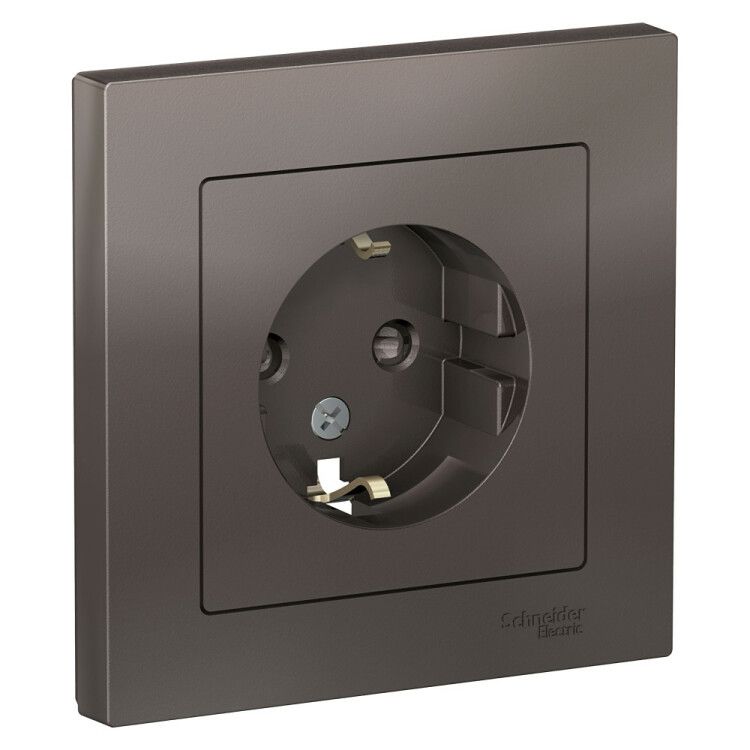

Розетка 1-м СП AtlasDesign 16А IP20 с заземл. защ. шторки в сборе мокко SE ATN000644 APC

Розетка Systeme Electric серии AtlasDesign (артикул atn000644) - это однокнопочная розетка с заземлением и шторками, предназначенная для скрытой установки в бытовых и офисных сетях 230 В, 50 Гц. Комплектация в сборе с корпусом и рамкой позволяет быстро заменить старую розетку без дополнительной подготовки.

Назначение и область применения

Розетка Systeme Electric atn000644 предназначена для подключения бытовых и маломощных профессиональных устройств - компьютеров, зарядных станций, светильников, оргтехники. Подходит для установки в жилых помещениях, офисах, медицинских кабинетах и других местах, где важна безопасность детей и надёжность подключения. Благодаря наличию заземления и шторок снижается риск случайного контакта с токоведущими частями.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,6 кВт при 230 В
• Номинальное напряжение: 230 В, частота: 50 Гц - совместима с российскими и европейскими сетями
• Количество фаз: одна - для однофазных цепей
• Количество активных контактов: два (фаза + ноль) + заземляющий контакт
• Максимальное сечение кабеля: 4 мм2 - подходит для медных проводов 2,5–4 мм2
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от воды и пыли
• Габариты: 83×83×40,2 мм - стандартный размер для скрытой установки
• Минимальная глубина встраивания: 40,2 мм - требует соответствующего углубления в стене
• Материал корпуса: термопласт - устойчив к перегреву, не горюч
• Цвет: коричневый (мокко) - матовая поверхность, сочетается с большинством интерьеров
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности
• Ударопрочность: IK02 - выдерживает слабые механические воздействия (например, удар мягкой игрушкой)
• Соответствие нормам: МЭК 60884-1 - международный стандарт безопасности розеток

Совместимость и монтаж

Розетка Systeme Electric atn000644 поставляется в сборе с корпусом и рамкой - достаточно вставить её в установленную монтажную коробку и закрепить винтами. Кабель подключается через винтовые зажимы: затягивать необходимо равномерно, чтобы не повредить жилы. Для работы требуется наличие заземляющего провода (PE). Суппорт внутри корпуса обеспечивает плотное прилегание к монтажной коробке, исключая люфт. Диаметр посадочного отверстия стандартизирован - совместим с большинством монтажных коробок 68–70 мм.

Безопасность и стандарты

Розетка Systeme Electric atn000644 соответствует требованиям МЭК 60884-1. Шторки на входах предотвращают попадание посторонних предметов в контакты, что особенно важно в домах с детьми. Наличие заземления снижает риск поражения током при пробое изоляции оборудования. Материал корпуса не содержит галогенов - при возгорании не выделяет токсичных паров. Защита IP20 достаточна для сухих помещений, но не подходит для ванных комнат, кухонь или улицы.

Преимущества

• Комплектация “в сборе” - не нужна отдельная покупка рамки, экономит время монтажа
• Шторки на контактах - повышают безопасность без усложнения конструкции
• Винтовой зажим - надёжнее, чем пружинные клеммы, особенно при многократном подключении
• Матовый цвет мокко - не бликуют, маскируют следы эксплуатации
• Термопласт вместо ABS - более высокая теплостойкость и долговечность

Ограничения применения

• Не предназначена для влажных помещений - степень защиты IP20 не защищает от брызг и пара
• Не подходит для мощных нагревательных приборов (электрокотлы, духовые шкафы) - максимальная нагрузка 3,6 кВт
• Не имеет индикации включения - нельзя определить, включено ли устройство визуально
• Не рассчитана на частое подключение/отключение - рекомендовано использовать с выключателем для нагрузок выше 1 кВт
• Подходит только для скрытой установки - не используется в открытой проводке

Примеры использования

• Розетка рядом с рабочим столом для подключения ПК, монитора и принтера
• Установка в спальне для зарядки телефонов и ночника
• Подключение медицинского оборудования в кабинете врача (при условии отсутствия влаги)
• Замена старой розетки в квартире после ремонта - благодаря комплектации “в сборе” не нужны дополнительные элементы

Практические советы

• Перед монтажом проверьте соответствие глубины монтажной коробки минимум 40,2 мм - иначе розетка не войдёт полностью
• Используйте кабель сечением 2,5–4 мм2; меньшее сечение (1,5 мм2) недопустимо при нагрузках выше 2 кВт
• Не затягивайте винты слишком сильно - можно повредить пластик или обломать контакт
• Если планируете установку в детской комнате - убедитесь, что шторки работают свободно, без заеданий
• При замене старой розетки - отключите автомат перед началом работ, даже если кажется, что питание уже отключено
