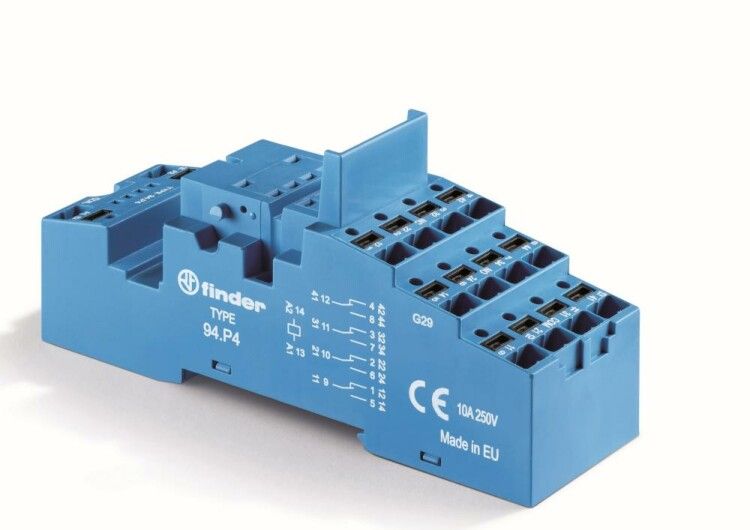

Розетка для реле 094.71 с клеммами Push-in, 14 контактов, DIN-рейка FINDER 94P4SMA

Розетка с безвинтовыми клеммами Push-in для реле 55.32, 55.34, таймера 85.02, 85.04, модулей 86.00, 99.02 и металлической клипсы 094.71 - это компактная соединительная платформа от Finder, предназначенная для быстрого и надёжного подключения проводов к устройствам на DIN-рейке. Артикулы 94p4sma и 94.p4sma обеспечивают совместимость с популярными модулями серии 94, ускоряя сборку и обслуживание автоматических систем.

Назначение и область применения

Розетка с безвинтовыми клеммами Push-in используется для подключения проводов к реле, таймерам и другим модулям, которые имеют стандартизированные разъёмы. Она позволяет заменить традиционную винтовую фиксацию на более быстрый способ подключения - прокалывание изоляции провода. Подходит для установки в щитах управления промышленным оборудованием, конвейерами, насосными станциями, системами вентиляции и других автоматизированных объектов.

Технические характеристики

• Тип подключения: прокалывание изоляции (Push-in) - провод вставляется без предварительной зачистки
• Номинальный ток: 10 А при AC-1 (для активных нагрузок)
• Напряжение: 220–250 В переменного тока
• Количество контактов: 14 - обеспечивает подключение всех необходимых цепей одного модуля
• Материал корпуса: пластик, устойчивый к механическим воздействиям
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Монтаж: на DIN-рейку 35 мм
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +70 C
• Цвет: синий - соответствует цветовой маркировке серии 94
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие требованиям к коммутационным устройствам
• Функциональное расширение: возможно - можно использовать с другими элементами системы 94

Совместимость и монтаж

Розетка предназначена исключительно для модулей серии 94: реле 55.32, 55.34; таймеры 85.02, 85.04; модули 86.00, 99.02; металлическая клипса 094.71. Совместимость проверена производителем - не используйте с изделиями других серий. Монтаж осуществляется на стандартную DIN-рейку 35 мм. Для установки просто защёлкните розетку на рейку до характерного щелчка. Кабель вводится в контакт без зачистки - достаточно вставить провод до упора, он будет надёжно зажат острыми кромками клеммы.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 61810-1, EN 61810-2 и EN 61810-7, что гарантирует безопасность при работе с напряжением до 250 В. Защита IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от влаги - не применяйте в условиях повышенной влажности, на улице или в помещениях с риском брызг. Температурный диапазон –40…+70 C позволяет использовать розетку в холодных и жарких средах, включая неотапливаемые склады и производственные цеха.

Преимущества

• Экономия времени: подключение без инструментов - не нужна отвертка, зачистка или обжим
• Надёжность соединения: технология Push-in снижает риск плохого контакта из-за слабого затягивания винтов
• Удобство сервиса: легко заменить модуль - вынимается весь блок, не трогаются провода
• Чёткая маркировка: синий корпус и стандартная геометрия позволяют быстро определить тип устройства в щите
• Поддержка расширения: возможность добавления новых модулей без переделки проводки

Ограничения применения

• Не допускается использование с многожильными проводами, не имеющими жесткой основы - возможен перегрев или потеря контакта
• Запрещено применять в местах с постоянной вибрацией без дополнительной фиксации - хотя клемма надёжна, длительная вибрация может вызвать ослабление
• Не подходит для высокочастотных сигналов или слаботочных цепей ниже 12 В - рассчитана на силовые цепи 220–250 В
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать в сырых помещениях, на улице или рядом с мойками

Примеры использования

• Автоматизация производства: подключение реле 55.34 к управляемому двигателю на конвейере
• Системы отопления: таймер 85.02 для включения/выключения котла по графику
• Вентиляция: модуль 86.00 для контроля работы вентиляторов в лаборатории
• Щиты управления: быстрая замена неисправного модуля без демонтажа всей проводки

Практические советы

• Выбирайте провод сечением 0,2–2,5 мм2 - слишком толстый не войдёт, слишком тонкий может плохо закрепиться
• Перед вставкой убедитесь, что провод не имеет повреждений изоляции - дефекты могут привести к пробою
• При необходимости замены модуля - не дергайте провода! Оттяните рычаг клеммы, чтобы освободить провод мягко
• Проверьте совместимость перед покупкой: розетка работает только с модулями серии 94, указанными в названии
• Для долгой службы избегайте перегрузок - максимальный ток 10 А не следует использовать постоянно на пределе
