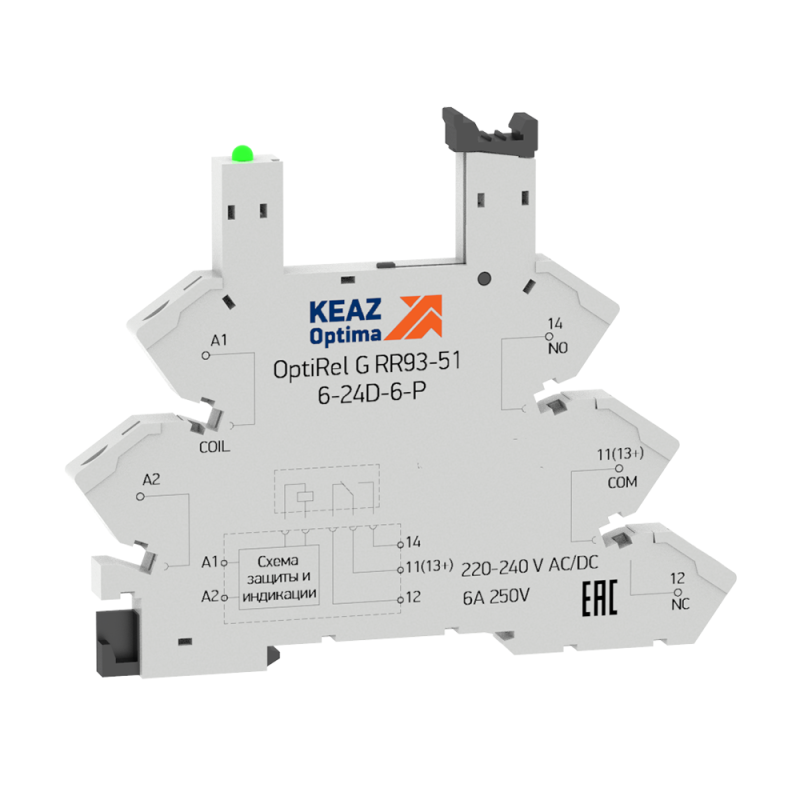

Розетка для реле OptiRel G RR93-51-220-240U-6-P| 281163 | КЭАЗ 281159

Розетка для реле OptiRel G RR93-51-220-240U-6-P - это компактное крепление для промежуточных реле серии OptiRel G, предназначенное для быстрого монтажа на DIN-рейку и надёжного подключения управляющих и силовых цепей. Бренд КЭАЗ обеспечивает совместимость с реле RP34, а артикул 281159 и 281163 позволяют легко найти нужную модель в каталоге.

Назначение и область применения

Розетка для реле OptiRel G RR93-51-220-240U-6-P используется исключительно как базовый элемент для установки и подключения реле типа RP34 серии OptiRel G. Она не является самостоятельным устройством - без установленного реле она не выполняет функций коммутации. Применяется в автоматических системах управления: панелях управления станков, конвейеров, системах освещения, HVAC и других промышленных аппаратах, где требуется гибкая и модульная схема.

Технические характеристики

• Номинальное напряжение: 220–240 В переменного тока (AC)
• Номинальный ток: 6 А
• Тип тока: поддерживает AC и DC - позволяет использовать с реле, управляемыми постоянным или переменным током
• Способ монтажа: фиксация на DIN-рейке 35 мм
• Тип подключения: винтовые зажимы для проводов
• Количество контактов: 0 - розетка не имеет собственных контактных групп; все контакты принадлежат установленному реле

Совместимость и монтаж

Розетка OptiRel G RR93-51-220-240U-6-P совместима только с реле серии OptiRel G RP34. Установка происходит путём вставки реле в пазы розетки до щелчка - механический замок фиксирует его. Подключение проводов осуществляется через винтовые зажимы: для катушки управления и исполнительных контактов предусмотрены отдельные группы клемм. Монтаж на DIN-рейку выполняется защёлкиванием - никаких инструментов не требуется. После установки реле можно безопасно подключить провода, даже если питание включено - изоляция клемм защищает от случайного прикосновения.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для промышленной автоматизации. Напряжение 220–240 В и ток 6 А обеспечивают безопасную работу в типичных сетях Европы и стран СНГ. Конструкция розетки предотвращает самопроизвольное выпадение реле и минимизирует риск перегрева благодаря качественным материалам корпуса. Отсутствие открытых контактов снижает вероятность поражения током при обслуживании.

Преимущества

• Модульность: возможность замены реле без перепайки или переподключения проводов
• Ускоренная замена: при выходе реле из строя достаточно вынуть старое и вставить новое - время ремонта сокращается
• Чёткая маркировка: клеммы обозначены согласно стандарту IEC, что упрощает диагностику и монтаж
• Стабильность контактов: винтовые зажимы обеспечивают долговечное соединение даже при вибрациях

Ограничения применения

• Не применяется самостоятельно - требует обязательной установки реле RP34
• Подходит только для реле с тем же штыревым интерфейсом - несовместима с другими сериями реле
• Не рассчитана на ток выше 6 А - использование с нагрузкой более 6 А вызывает перегрев и повреждение
• Не предназначена для внешней установки - отсутствует защита IP, работает только в закрытых распределительных щитах

Примеры использования

• Автоматизация производства: розетка с реле RP34 в щите управления конвейера для включения/выключения мотора
• Системы освещения: управление светом в цеху по сигналу от PLC
• Системы безопасности: запуск аварийного отключения при срабатывании датчиков
• HVAC: контроль работы вентиляторов и насосов в зависимости от температурных показателей

Практические советы

• Выбирая розетку, проверьте соответствие артикула: 281159 и 281163 - это две вариации одной модели, различаются только цветом или внутренними метками, но не функционалом
• При подключении используйте провода сечением 0,2–2,5 мм2 - оптимальный диапазон для винтовых зажимов
• Затягивайте винты равномерно, без усилия - переусилие может повредить пластиковые клеммы
• Перед заменой реле всегда отключайте питание - хотя розетка защищена, работа под напряжением увеличивает риск повреждения оборудования
• Аксессуары (например, крышки или маркировочные планки) можно заказать отдельно - они улучшают удобство обслуживания и безопасность
