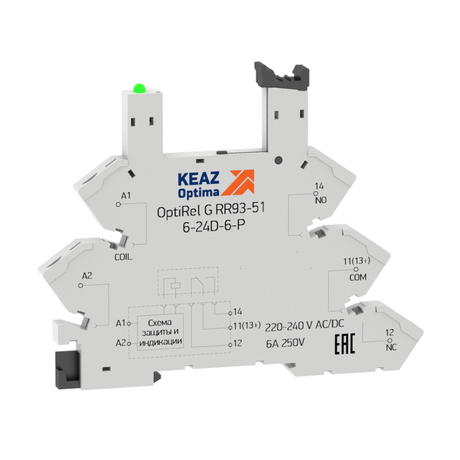

Розетка для реле OptiRel G RR93-51-48-60U-6-P| 281159 | КЭАЗ 281160

Розетка для реле OptiRel G RR93-51-48-60U-6-P и Rозетка для реле OptiRel G RR93-51-6-24D-6-P - это компактные устройства для быстрого монтажа и подключения промежуточных реле серии OptiRel G на DIN-рейку. Обе модели обеспечивают надёжное электрическое соединение и упрощают замену реле без перепайки проводов.

Назначение и область применения

Розетка для реле OptiRel G RR93-51-48-60U-6-P и Rозетка для реле OptiRel G RR93-51-6-24D-6-P используются исключительно для установки реле серии OptiRel G RP34. Они позволяют легко фиксировать реле на DIN-рейке и обеспечивать быстрый доступ к контактам для обслуживания или замены. Применяются в автоматических системах управления: панелях распределения энергии, контроллерах оборудования, конвейерах, насосных станциях и других промышленных объектах.

Технические характеристики

• Номинальный ток: 6 А - допустимая нагрузка для коммутируемых цепей;
• Номинальное напряжение: 48–60 В - работает с управляемыми цепями постоянного или переменного тока в этом диапазоне;
• Род тока катушки управления: AC/DC - совместима с реле, имеющими катушку на переменном или постоянном токе;
• Способ монтажа: крепление на DIN-рейку 35 мм - стандартная система для шкафов управления;
• Тип подключения: винтовые зажимы - надёжное механическое соединение с возможностью многократной переподгонки;
• Количество контактных выводов: 0 - розетка сама не имеет контактов, она служит интерфейсом между проводами и реле.

Совместимость и монтаж

Розетка для реле OptiRel G RR93-51-48-60U-6-P и Rозетка для реле OptiRel G RR93-51-6-24D-6-P совместимы только с реле серии OptiRel G RP34. Установка происходит путём защёлкивания реле в гнездо розетки - никаких инструментов не требуется. Для монтажа на DIN-рейку достаточно зафиксировать корпус розетки с помощью защёлок. Подключение проводов выполняется через винтовые зажимы: оголённые жилы до 2,5 мм2 можно затягивать отверткой. Перед установкой проверьте соответствие типа реле и напряжения катушки - модель RR93-51-48-60U-6-P рассчитана на 48–60 В, а RR93-51-6-24D-6-P - на 6–24 В.

Безопасность и стандарты

Изделия соответствуют требованиям промышленных стандартов безопасности КЭАЗ. Нет указаний на сертификаты IEC или EN, однако конструкция выполнена в соответствии с практиками производства промышленного оборудования. Работает в условиях, где соблюдается температурный режим и отсутствует агрессивная среда.

Преимущества

• Ускоряет замену реле - не требует отсоединения проводов при замене;
• Защищает от ошибочного подключения - физически совместима только с реле OptiRel G RP34;
• Стандартный монтаж на DIN-рейку - совместима с большинством шкафов управления;
• Надёжные винтовые зажимы - снижают риск ослабления контакта при вибрации;
• Поддерживает AC/DC - универсальна для различных типов управляющих сигналов.

Ограничения применения

• Не используется самостоятельно - обязательно нужен реле OptiRel G RP34;
• Максимальный ток 6 А - не подходит для силовых цепей выше этого значения;
• Нельзя использовать с другими сериями реле - даже аналогичными по форме, но другого бренда;
• Не предназначена для внешней установки - не имеет защиты IP, применяется только внутри закрытых щитов;
• Напряжение катушки строго ограничено: RR93-51-48-60U-6-P - только 48–60 В, RR93-51-6-24D-6-P - только 6–24 В.

Примеры использования

• Автоматизация производственных линий - управление пневматическими клапанами через промежуточные реле;
• Щиты управления насосами - переключение режимов работы с использованием сигнала 24 В DC;
• Системы освещения - управление группами светильников по расписанию;
• Контрольные панели в пищевой промышленности - изоляция слаботочных команд от мощных потребителей.

Практические советы

• Выбирайте модель RR93-51-48-60U-6-P, если ваше реле питается от 48–60 В; используйте RR93-51-6-24D-6-P - для 6–24 В. Неверный выбор приведёт к отказу реле;
• Проверяйте полярность при подключении постоянного тока - хотя розетка не различает + и -, реле может работать некорректно;
• Затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить пластиковые зажимы;
• При замене реле всегда выключайте питание - даже если розетка позволяет менять элемент “на ходу”, это опасно;
• Аксессуары (например, крышки или маркировочные планки) можно заказать отдельно - они улучшают безопасность и удобство обслуживания.
