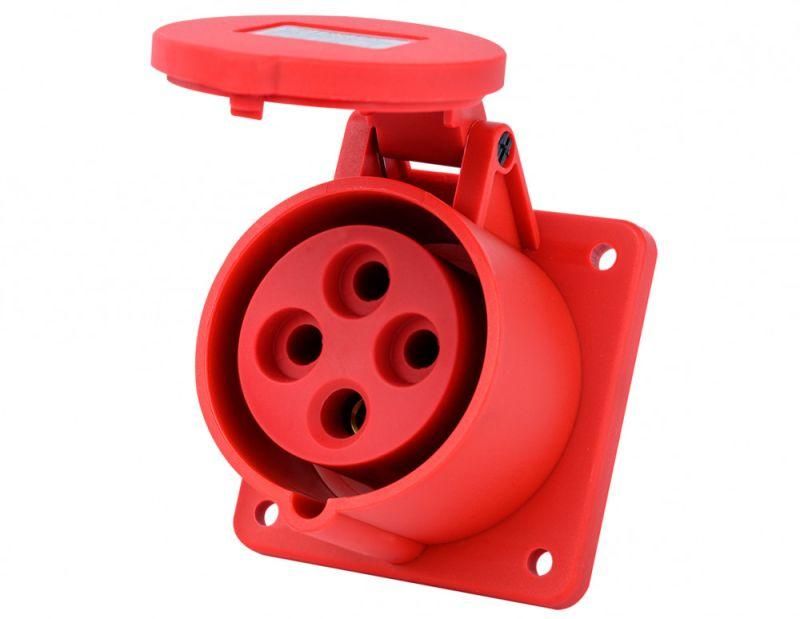

Розетка для скрытой проводки 3Р+РЕ 16А 380В IP44 РЩ-103 | 26262DEK DEKraft APC

Розетка для скрытой проводки 3P+PE 16A 380V IP44 РЩ-103 от DEKraft предназначена для надёжного подключения трёхфазного оборудования в условиях повышенной запылённости и влажности. Артикул 26262dek соответствует серийному решению РЩ-103, созданному для монтажа в распределительных щитах и временных энергоцентрах.

Назначение и область применения

Розетка РЩ-103 используется для подключения трёхфазных потребителей с заземлением в местах, где требуется защита от брызг воды и пыли. Подходит для установки в распределительных шкафах, мобильных станциях, строительных площадках, автопарках и других объектах с временными сетями. Применяется там, где нужна прочная, долговечная и безопасная точка подключения - например, для сварочных аппаратов, насосов, компрессоров или конвейеров.

Технические характеристики

• Номинальный ток: 16 А
• Напряжение: до 400 В переменного тока (рабочий диапазон 380–415 В AC)
• Количество полюсов: 4 (3 фазы + PE - защитное заземление)
• Степень защиты: IP44 (защита от брызг воды со всех сторон и твёрдых частиц диаметром более 1 мм)
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение для медных жил
• Положение заземляющего контакта: 6 часов (стандартное расположение для совместимости с большинством промышленных вилок)
• Габариты: 76,5 × 76,5 мм - компактный формат для плотной установки в щитах
• Материал корпуса: полиамид высокой прочности - огнестойкий, устойчивый к УФ-излучению и механическим нагрузкам
• Ресурс контактов: до 50 000 циклов подключения/отключения

Совместимость и монтаж

Розетка РЩ-103 совместима с промышленными вилками стандарта CEE 414 (форм-фактор IEC 60309). Для монтажа требуется подготовить нишу в стене или щите с размерами, соответствующими габаритам 76,5×76,5 мм. Корпус крепится через монтажные отверстия с помощью болтов или саморезов. Винтовые клеммы рассчитаны на провода сечением до 4 мм2. Перед подключением обязательно отключите питание и используйте индикатор напряжения. Обязательно соблюдайте полярность: заземляющий контакт (PE) должен быть направлен вниз - в положении «6 часов».

Безопасность и стандарты

Розетка РЩ-103 соответствует требованиям международного стандарта IEC 60309 для промышленных разъёмов. Материал корпуса имеет класс горючести UL94 V-0 - не распространяет пламя. Конструкция исключает случайное отключение под нагрузкой благодаря защёлкивающему механизму. Соответствие IP44 обеспечивает безопасную работу в помещениях с повышенной влажностью и пылью - например, на производствах, в мастерских или открытых площадках.

Преимущества

• Высокая механическая прочность корпуса из полиамида - выдерживает удары и перегрузки
• Устойчивость к УФ-излучению - не теряет цвет и прочность при длительном воздействии света
• Защёлкивающаяся система - предотвращает самопроизвольное отсоединение даже при вибрации
• Долгий срок службы контактов - до 50 тысяч циклов подключения
• Простота обслуживания - доступ к клеммам после снятия крышки без демонтажа всего устройства

Ограничения применения

Не предназначен для постоянной эксплуатации в условиях прямого потока воды, погружения или экстремальных температур ниже –25C и выше +60C. Не рекомендуется использовать в средах с агрессивными химическими веществами (например, растворители, кислоты). Не применяйте с токами выше 16 А - возможен перегрев и выход из строя. Также не подходит для бытовых однофазных сетей 220 В - требует именно трёхфазного питания с заземлением.

Примеры использования

• Подключение трёхфазного сварочного аппарата на стройплощадке
• Электропитание воздушного компрессора в сервисном автопарке
• Временные точки питания для насосов на объектах с временной проводкой
• Установка внутри распределительного щита на заводе для подключения станков
• Переносные электроустановки в дорожно-строительной технике

Практические советы

• При выборе места установки учтите, что глубина ниши должна позволять свободно закрывать крышку - корпус выступает на 76,5 мм в каждую сторону.
• Заземляющий контакт всегда должен находиться внизу - так обеспечивается правильная совместимость с вилками и снижается риск повреждения при подключении.
• Проверьте соответствие сечения провода и крутящего момента затяжки винтов - переусердствовать нельзя, чтобы не повредить клеммы.
• Для частого использования рекомендуется периодически осматривать контакты на окисление и при необходимости очищать их специальным спреем.
• Артикул 26262dek - это часть серии РЩ-103 от DEKraft; все изделия этой серии взаимозаменяемы по форме и функционалу, но проверяйте совместимость с вашими вилками перед заказом.
