Розетка скрытой установки IP44 16A 3P+E 400V | DIS4221666 DKC ДКС

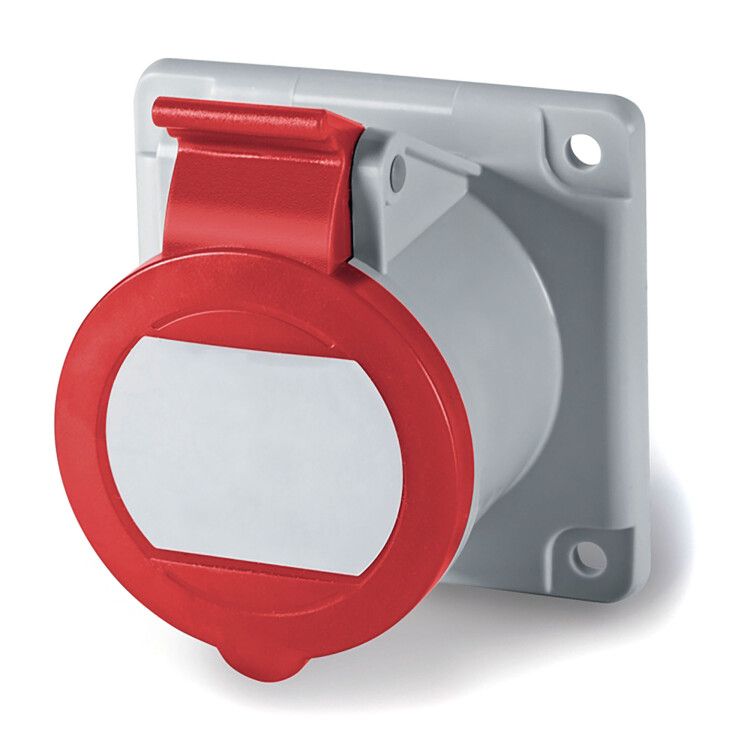

Розетка скрытой установки 16 ампер 400 вольт 3P+E IP44 от бренда DKC (ДКС), артикул dis4221666, предназначена для надёжного подключения промышленного оборудования в условиях повышенной влажности и механических воздействий. Относится к серии Quadro и соответствует требованиям военного исполнения.

Назначение и область применения

Розетка скрытой установки 16 ампер 400 вольт 3P+E IP44 используется для подключения трёхфазного электрооборудования с заземлением. Подходит для стационарной установки на стене или панели в цехах, на производстве, в энергообъектах и других местах с высокими требованиями к безопасности. Назначена для работы с оборудованием до 16 А и напряжением до 400 В, частотой 50/60 Гц. Особенно эффективна там, где требуется защита от брызг воды и твёрдых частиц - например, на участках с мойкой, влажными помещениями или на открытых площадках.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Частота: 50 / 60 Гц
• Количество полюсов: 4 (3 фазы + PE)
• Степень защиты: IP44 (защита от брызг воды и предметов более 1 мм)
• Заземление: есть, контакт расположен в положении 6 часов
• Сечение подключаемых жил: 1,5–4 мм2
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Габариты: 75 × 75 мм
• Способ подключения: винтовые клеммы
• Ориентация подключения: прямолинейная
• Ударопрочность: класс 5 (высокая стойкость к механическим ударам)
• Цвет: красный
• Исполнение: военное (соответствует требованиям ГОСТ для условий эксплуатации в сложных средах)

Совместимость и монтаж

Розетка скрытой установки 16 ампер 400 вольт 3P+E IP44 совместима с штекерами стандарта CEE 3P+E, в том числе серий IEC 60309. Для монтажа требуются подготовленные ниши в стене глубиной не менее 50 мм. Крепление осуществляется через четыре крепёжных отверстия по углам корпуса. Подключение проводов - только винтовое: затяжка должна выполняться моментом 0,8–1,0 Нм, чтобы избежать перегрева или повреждения клемм. Максимальное сечение жил - 4 мм2; меньшие сечения (1,5 мм2) допускаются при использовании специальных вставок, если они предусмотрены конструкцией клеммы.

Безопасность и стандарты

Розетка DKC (ДКС) dis4221666 соответствует требованиям ГОСТ Р МЭК 60309-2 и ГОСТ 15150 для эксплуатации в условиях повышенной влажности, запылённости и температурных колебаний. Военное исполнение обеспечивает работу при температурах от −40 C до +50 C. Цвет красный соответствует нормам для обозначения трёхфазных сетей. Устойчивость к УФ-излучению позволяет использовать изделие вне помещений без быстрого выгорания материала.

Преимущества

• Увеличенный рычаг крышки - удобнее открывать даже в перчатках или при ограниченном доступе
• Высокая степень защиты IP44 снижает риск поражения током и выхода из строя при случайных брызгах
• Конструкция с винтовыми клеммами гарантирует долговременный контакт без потери надёжности
• Ударопрочность класса 5 защищает от повреждений при работе рядом с грузовым оборудованием
• Красный цвет легко отличается от однофазных розеток, снижает вероятность ошибочного подключения
• Устойчивость к УФ-излучению продлевает срок службы при наружной установке

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендовано использование в средах с агрессивными химическими веществами (кислоты, щёлочи, растворители)
• Подключение жил сечением менее 1,5 мм2 возможно только с применением переходных втулок - в комплекте не предусмотрены
• Не совместима с розетками других стандартов (например, Schuko, евровилка)
• Требуется точное соблюдение момента затяжки клемм - переусилие может повредить пластиковые элементы

Примеры использования

• Подключение трёхфазных станков: токарных, фрезерных, сварочных аппаратов
• Точки питания конвейерных линий на пищевых и металлообрабатывающих производствах
• Энергоснабжение насосных станций, вентиляционных систем в сырых помещениях
• Передвижные объекты с закреплённой розеткой: ремонтные мастерские, мобильные пункты обслуживания
• Объекты Минобороны и госструктур, где требуется соответствие военным стандартам

Практические советы

• При монтаже проверьте, чтобы глубина ниши позволяла полностью утопить корпус - иначе крышка будет плохо закрываться
• Перед первым включением обязательно проверьте плотность затяжки всех винтов - особенно заземления
• Для многократного подключения/отключения используйте штекеры с аналогичной степенью защиты - не применяйте обычные бытовые вилки
• При установке на улице - дополнительно смонтируйте капельник или защитный козырёк над розеткой, чтобы предотвратить попадание воды прямо в замок
• Розетка DKC (ДКС) dis4221666 рассчитана на длительную эксплуатацию - регулярная проверка состояния клемм и целостности крышки достаточна один раз в год
