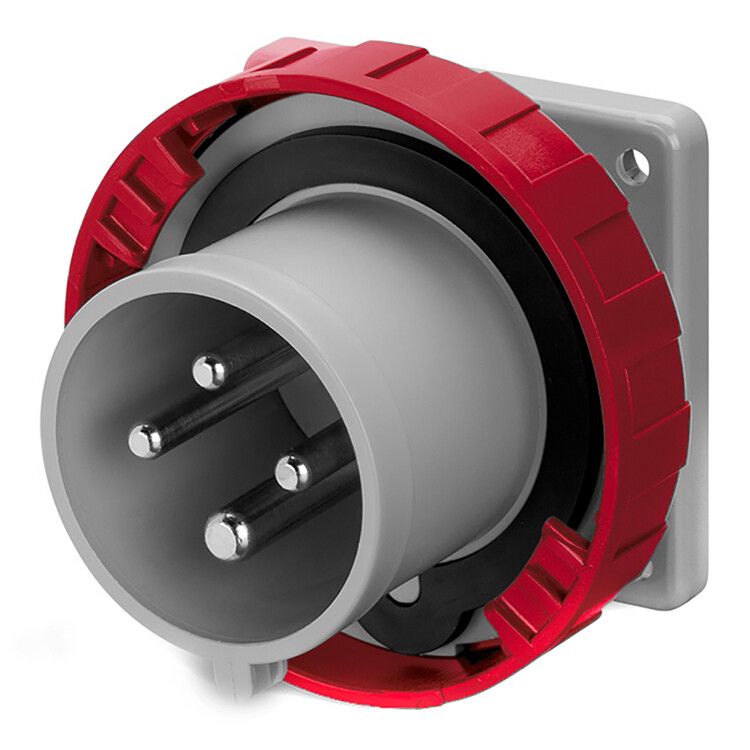

Вилка панельная Quadro прямая IP67 16А 3P+E 400В DKC (ДКС) DIS2481696

Вилка панельная прямая IP67 16А 3P+E 400В от бренда DKC (ДКС), артикул dis2481696, предназначена для надёжного подключения стационарного оборудования к сети переменного тока. Эта модель из серии Quadro обеспечивает безопасную работу в условиях повышенной запылённости и влаги, особенно там, где требуется постоянное энергоснабжение.

Назначение и область применения

Вилка панельная прямая IP67 16А 3P+E 400В устанавливается на стену, щит или раму оборудования для создания фиксированной точки подключения. Подходит для промышленных устройств, требующих питания 400 В и тока до 16 А - таких как насосы, компрессоры, сварочные аппараты, конвейеры и станки. Красный цвет корпуса соответствует стандартному обозначению трёхфазного напряжения 400 В, что упрощает визуальное распознавание цепи.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть с нулём
• Род тока: переменный (AC), частота 50–60 Гц - совместима с сетями Европы и России
• Количество полюсов: 4 - три фазы (L1, L2, L3) + защитное заземление (PE)
• Степень защиты: IP67 - полностью защищена от пыли и временного погружения в воду до 1 метра на 30 минут
• Тип подключения: винтовой зажим - позволяет закрепить провода сечением до 4 мм2
• Ориентация: прямая - вывод кабеля перпендикулярно поверхности монтажа
• Конструкция: панельная - крепится болтами через отверстия в корпусе
• Материал корпуса: термостойкий пластик - устойчив к механическим воздействиям и нагреву до +960 C (GWFI)
• Положение заземляющего контакта: 6 часов - соответствует стандарту IEC 60309
• Цвет: красный - указывает на применение в трёхфазных цепях 400 В

Совместимость и монтаж

Вилка панельная прямая IP67 16А 3P+E 400В совместима с штепсельными розетками стандарта CEE 400 В / 16 А, в том числе моделями серии Quadro. Для установки необходимо просверлить отверстия в панели согласно габаритным чертежам - посадочный диаметр составляет 60 мм. Монтаж выполняется с помощью четырёх крепёжных винтов, входящих в комплект. После фиксации вилки подключаются провода: фазы (L1–L3) и PE - в соответствующие клеммы. Напряжение между фазами - 400 В, между фазой и нулём - 230 В. Убедитесь, что кабель имеет сечение не более 4 мм2, чтобы плотно вошёл в винтовые зажимы.

Безопасность и стандарты

• Соответствует стандарту IEC 60309-2 - требования к промышленным разъёмам
• Изоляционный материал прошёл тест GWFI (+960 C) - не поддерживает горение
• Защита IP67 гарантирует работу в сырых, пыльных и агрессивных средах
• Красный цвет - маркировка по EN 60446 для трёхфазных систем 400 В

Преимущества

• Высокая степень защиты IP67 снижает риск отказа из-за попадания воды или пыли
• Винтовой зажим обеспечивает прочное и долговечное соединение без необходимости специального инструмента
• Удобная ориентация - прямой выход кабеля минимизирует изгибы и нагрузки на провода
• Красный корпус ускоряет идентификацию цепи на объекте, снижает вероятность ошибки при обслуживании
• Термостойкая конструкция предотвращает деформацию даже при кратковременных перегрузках

Ограничения применения

• Не предназначен для подключения к сети постоянного тока (DC)
• Не рекомендуется использовать в местах с постоянным погружением в воду - IP67 допускает лишь временное воздействие
• Максимальное сечение кабеля - 4 мм2; использование большего сечения затруднит монтаж
• Не следует применять в средах с агрессивными химическими веществами - пластик корпуса не устойчив ко всем растворителям
• Подходит только для стационарной установки - не является переносной вилкой

Примеры использования

• Подключение промышленного станка с ЧПУ к трёхфазной сети
• Фиксированный контакт для воздушного компрессора на заводе
• Энергоснабжение насосной группы в канализационном колодце
• Точка подключения конвейера в пищевой промышленности
• Оборудование на открытых площадках - строительные площадки, логистические терминалы

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 4 мм2 максимум. Большие провода не войдут в зажимы.
• При подключении используйте отвёртку с плоским наконечником - винты должны быть затянуты равномерно, без перекоса.
• После установки протестируйте герметичность: подайте давление воздуха на кабельный ввод - если нет утечки, значит, уплотнители установлены правильно.
• Не забудьте подключить заземление - оно расположено в положении “6 часов” и обязательно для безопасности.
• При замене старой вилки - сравните тип розетки. Только совпадение по стандарту CEE гарантирует правильное и безопасное соединение.
• Храните в сухом месте до монтажа - хотя IP67 защищает от внешних факторов, длительное воздействие влаги внутри упаковки может повредить контакты.
