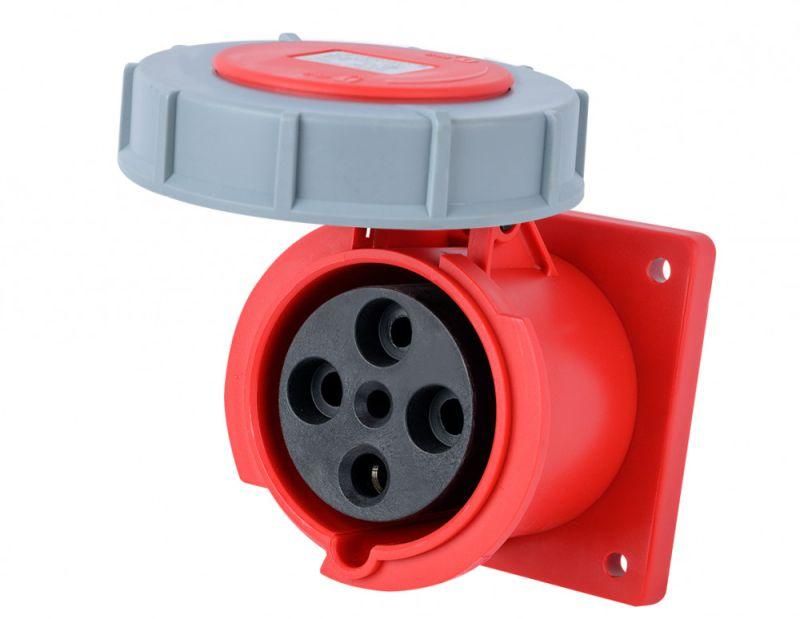

Розетка для скрытой проводки 3Р+РЕ 63А 380В IP67 РЩ-103 | 26272DEK DEKraft APC

Розетка для скрытой проводки 3P+PE 63A 380V IP67 РЩ-103 от DEKraft предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влажности. Устройство используется в промышленных распределительных щитах, мобильных станциях и специальной технике, обеспечивая безопасную передачу энергии до 63 А.

Назначение и область применения

Розетка РЩ-103 применяется там, где требуется прочное и защищённое соединение для трёхфазного оборудования с заземлением. Подходит для временных сетей на стройплощадках, в автопарках, на производстве и в других местах с жёсткими условиями эксплуатации. Устанавливается внутрь распределительных шкафов или стеновых ниш - благодаря конструкции для скрытой проводки она не требует внешнего бокса.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 3 фазы + PE (заземление) - всего 4 контакта
• Рабочее напряжение: до 400 В переменного тока (соответствует диапазону 380–415 В AC)
• Степень защиты: IP67 - полностью герметичная от пыли и способна выдерживать кратковременное погружение в воду
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение для медных проводов
• Габариты: 101×101 мм - компактный формат для плотной установки в щитах
• Материал корпуса: полиамид - высокопрочный термостойкий пластик
• Контакты: рассчитаны на 50 000 циклов подключения/отключения
• Формат стандарта: CEE 434W - совместим с европейскими промышленными вилками
• Положение заземляющего контакта: внизу (6 часов) - соответствует требованиям безопасности при подключении

Совместимость и монтаж

Розетка РЩ-103 совместима с любыми вилками стандарта CEE 434W. Для монтажа требуется подготовить отверстие в стене или щите размером 95×95 мм - корпус имеет посадочные габариты 101×101 мм, что позволяет закрепить её с помощью фланца внутри ниши. Подключение проводов выполняется через винтовые клеммы: затяжка должна быть равномерной, без перегрузки. Максимальное сечение провода - рекомендовано до 25 мм2. Установка возможна только после отключения питания.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60309 для промышленных разъёмов. Корпус изготовлен из самозатухающего полиамида, устойчивого к возгоранию. Конструкция исключает случайное отсоединение - защёлкивающий механизм предотвращает выпадение вилки при вибрации. Герметизация IP67 гарантирует работу даже при мойке оборудования водой под давлением.

Преимущества

• Высокая механическая прочность корпуса - выдерживает удары и нагрузки на производстве
• Устойчивость к УФ-излучению - не желтеет и не хрупнет на открытом воздухе
• Защёлкивающаяся система - быстрый и безопасный монтаж/демонтаж без инструментов
• Долгий срок службы контактов - до 50 тысяч циклов подключения
• Заземление расположено внизу - снижает риск замыкания при попадании воды

Ограничения применения

Не предназначен для постоянного наружного монтажа без дополнительной защиты - хотя IP67 допускает временное погружение, длительное воздействие осадков и прямых солнечных лучей может сократить срок службы. Не использовать в средах с агрессивными химическими веществами (кислоты, растворители). Не подключать устройства с током выше 63 А - перегрузка вызывает нагрев и выход из строя.

Примеры использования

• Электроинструменты на стройке: сварочные аппараты, воздушные компрессоры
• Специальная техника: автокраны, бетономешалки, мобильные насосы
• Производственные линии: станки с ЧПУ, конвейеры, системы автоматизации
• Временные сети: мероприятия, ярмарки, ремонтные участки

Практические советы

• Перед установкой проверьте соответствие диаметра отверстия в стене - 95×95 мм - чтобы розетка РЩ-103 плотно вошла и не болталась
• Используйте только медные многожильные провода сечением 10–25 мм2; алюминий не рекомендуется
• При подключении заземления обязательно используйте отдельный проводник - не объединяйте с нулевым
• Проверяйте состояние контактов каждые 6 месяцев при активном использовании - особенно в пыльных помещениях
• Для обслуживания отключайте питание и убедитесь, что вилка извлечена - даже при выключенном оборудовании есть опасность напряжения на входе
