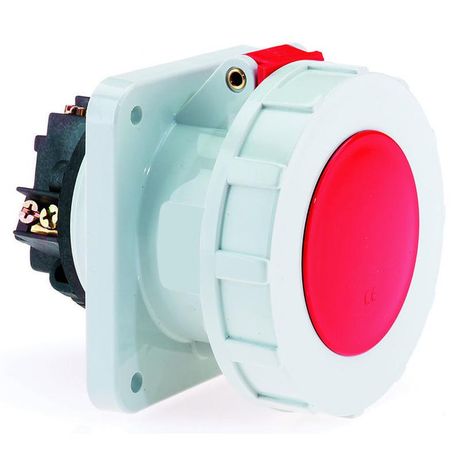

Розетка встраиваемая 63A 4р(3P+PE) 6h 400V IP67 13100 I 13100-Bals Bals

Розетка встраиваемая 63А 4 полюса (3P+PE) 6 часов 400В IP67 от Bals - надёжное решение для подключения мощного оборудования в условиях повышенной запылённости и влажности. Артикулы 13100 и 13100-bals подходят для промышленных объектов, где требуется устойчивый контакт и защита от внешних воздействий.

Назначение и область применения

Эта розетка предназначена для постоянного подключения трёхфазного оборудования с заземлением. Подходит для станков, насосов, компрессоров, конвейеров и других устройств, работающих в сложных условиях - на открытых площадках, в цехах с мойкой, на стройплощадках или в пищевой промышленности. Благодаря высокой степени защиты IP67 её можно использовать даже там, где возможны брызги воды, пылевые выбросы или временные погружения.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузки до 25 кВт при 400 В
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–415 В
• Количество полюсов: 4 (3 фазы + PE) - обеспечивает безопасное заземление
• Степень защиты: IP67 - полностью герметична от пыли и выдерживает кратковременное погружение в воду до 1 метра на 30 минут
• Тип подключения: винтовой зажим - позволяет надёжно закрепить провода сечением до 16 мм2
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и химическим средам
• Габариты: 100×107 мм - компактный формат для установки в стеновые ниши
• Расстояние между монтажными отверстиями: 77×85 мм - совместимо со стандартными коробками
• Цвет: красный - визуально отличает розетку от бытовых аналогов, указывает на высокую мощность
• Оrientация подключения: прямолинейная - провода выходят прямо из задней части, удобно при скрытом монтаже
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению для промышленных розеток

Совместимость и монтаж

Розетка встраивается в специальную монтажную коробку глубиной не менее 60 мм. Для установки используйте стандартные металлические или пластиковые подрозетники с отверстиями на расстоянии 77×85 мм. Кабель подключается через винтовые зажимы - затягивайте их равномерно, чтобы избежать перегрева. Убедитесь, что сечение жил не превышает 16 мм2. Монтаж допускается только после отключения питания. Напряжение 400 В требует соблюдения правил работы с высоковольтным оборудованием.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60309-2 для промышленных штепсельных соединений. Конструкция исключает случайное отключение под нагрузкой. Цветовая маркировка (красный) и положение заземления (6 часов) соответствуют нормам безопасности для промышленных сетей. Применение в системах TN-S и TT рекомендовано.

Преимущества

• Высокая степень защиты IP67 снижает риск отказа из-за влаги и пыли
• Усиленные винтовые зажимы обеспечивают долговечный контакт даже при вибрациях
• Красный цвет предупреждает о высокой мощности - снижает вероятность ошибочного подключения
• Прямолинейная ориентация упрощает прокладку кабеля внутри шкафа или стены
• Пластиковый корпус не проводит ток и не нагревается при работе

Ограничения применения

• Не предназначен для частого подключения/отключения - используется как стационарная точка
• Запрещено применять в местах с постоянным погружением в воду - IP67 не заменяет IP68
• Не подходит для однофазных сетей 220 В - требует трёхфазного напряжения 400 В
• Не имеет механизма автоматического отключения - необходимо использовать дополнительно автоматы и УЗО
• Не рекомендуется для установки в помещениях с температурой ниже -25 C - материал становится хрупким

Примеры использования

• Подключение сварочных аппаратов на заводе
• Точка питания насосной группы на очистных сооружениях
• Розетка для конвейера в холодильном цехе
• Фиксированная точка зарядки промышленных электрокар
• Оборудование на строительной площадке с регулярной мойкой

Практические советы

• Перед монтажом проверьте соответствие габаритов 100×107 мм и расстояния между отверстиями 77×85 мм вашей коробке
• Используйте кабель с медными жилами сечением 10–16 мм2 - меньшее сечение вызовет перегрев, большее - не войдёт в зажим
• При установке в сыром помещении прокладывайте кабель через гермовводы - даже IP67 не защищает от попадания воды через вход
• Проверяйте плотность затяжки винтов каждый год - особенно в вибрирующем оборудовании
• Артикулы 13100 и 13100-bals - одинаковые изделия; различие лишь в партии производства, функционально они идентичны
