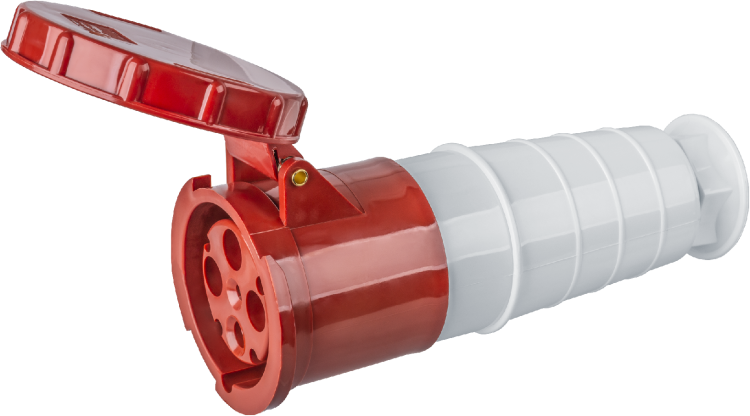

Розетка переносная 63А 3P+PE IP54 14 310 NCA-SR234-63-380 Navigator 14310

Розетка переносная NCA-SR234-63-380 от Navigator предназначена для временного подключения мощного оборудования на объектах со средним уровнем запыленности. Она обеспечивает надежное соединение при напряжении до 400 В и токе до 63 А, что делает её подходящим решением для промышленной мобильной техники.

Назначение и область применения

Розетка переносная NCA-SR234-63-380 используется для подключения трёхфазного оборудования с заземлением - таких как сварочные аппараты, насосы, компрессоры, конвейеры и другие устройства с высокой потребляемой мощностью. Её применяют на строительных площадках, в цехах, на складах и других местах, где требуется временное энергоснабжение. Благодаря защите IP54, она выдерживает попадание брызг воды и пыли, но не рассчитана на постоянную работу под дождём или в условиях полного погружения.

Технические характеристики

• Максимальный ток: 63 А - позволяет подключать оборудование мощностью до ~44 кВт при 400 В
• Напряжение: 400 В - совместима с трёхфазными сетями 380–400 В
• Количество полюсов: 4 (3 фазы + PE) - обеспечивает полноценное подключение с защитным заземлением
• Степень защиты: IP54 - устойчива к пыли (не полностью герметична, но препятствует оседанию вредного количества пыли) и брызгам воды из любого направления
• Тип подключения: винтовые клеммы - обеспечивают прочное и долговечное соединение проводов
• Материал корпуса: пластик - легкий, ударопрочный, не проводит ток
• Кабельный ввод: уплотнительная гайка - позволяет плотно закрепить кабель диаметром до 16 мм
• Оrientация подключения: прямолинейная - кабель входит прямо, без изгиба, снижает риск повреждения жил
• Оrientация заземляющего контакта: 6 часов - контакт расположен внизу, что удобно при установке на горизонтальные поверхности
• Цвет: красный - соответствует стандарту IEC для трёхфазных розеток повышенной мощности

Совместимость и монтаж

Розетка NCA-SR234-63-380 совместима с штекерами того же типа - 63 А, 3P+PE, IP54. Для монтажа необходимо:

• Закрепить розетку на стену, щит или платформу с помощью крепёжных отверстий (в комплекте не предусмотрены крепёжные элементы)
• Подключить три фазных провода (L1, L2, L3) и провод PE к соответствующим клеммам
• Затянуть винты клемм усилием 1,5–2 Нм - недостаточное затягивание вызывает нагрев, избыточное - повреждает контакт
• Закрутить уплотнительную гайку на кабеле - чтобы исключить проскальзывание и попадание влаги

Не используйте кабели с сечением менее 10 мм2 - при 63 А это минимально допустимое значение для медного провода.

Безопасность и стандарты

Розетка переносная NCA-SR234-63-380 соответствует требованиям ГОСТ Р МЭК 60309-2 и имеет сертификат соответствия. Красный цвет указывает на рабочее напряжение 400 В, что предотвращает случайное подключение к бытовым сетям 220 В. Конструкция исключает возможность включения/выключения под нагрузкой - коммутацию следует выполнять через автоматический выключатель.

Преимущества

• Высокая механическая прочность корпуса - выдерживает удары и вибрацию на производстве
• Надёжная фиксация кабеля - уплотнительная гайка не даёт ему вытянуться при движении
• Чёткая цветовая и ориентационная маркировка - минимизирует ошибки при подключении
• Простота обслуживания - доступ к клеммам без инструментов, достаточно открутить крышку

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия воды - IP54 не гарантирует защиту от струй или погружения
• Не рекомендуется использовать в помещениях с температурой ниже -25 C - материал становится хрупким
• Не подходит для частых подключений/отключений без отключения питания - это сокращает срок службы контактов
• Не совместима с однофазными штекерами - требует точного соответствия типоразмера

Примеры использования

• Переносной сварочный аппарат на стройплощадке
• Компрессор для pneumatic инструментов в цеху
• Генератор с выходом 400 В, подключённый к оборудованию через эту розетку
• Временная подпитка насосной станции во время ремонта основной сети

Практические советы

• Перед каждым использованием проверяйте состояние клемм - окисление или расшатывание винтов увеличивает риск перегрева
• Используйте только кабели с медными жилами - алюминий при 63 А требует большего сечения и плохо сочетается с винтовыми клеммами
• При длительной работе под нагрузкой контролируйте температуру корпуса - если он слишком тёплый, снизьте нагрузку или замените розетку
• Храните розетку NCA-SR234-63-380 в сухом месте - даже при IP54 внутренние контакты чувствительны к конденсату
• Обязательно используйте УЗО или автомат на 63 А перед этой розеткой - она сама не имеет защиты от перегрузки
